Cáp mặt trời quang điện đồng đồng đồng đồng đồng đồng đồng đồng đồng đồng đồng đồng đồng đồng đồng đồng 4mm2 6mm2 10mm2 16mm2
| Uv Resistance: | Đúng | Insulation Material: | Polyethylene liên kết ngang (XLPE) |
| Certifications: | TUV, UL, CE | Conductor Material: | đồng đóng hộp |
| Halogen Free: | Đúng | Application: | Hệ thống năng lượng mặt trời |
| High Light: | Cáp mặt trời quang điện đồng đóng hộp,Cáp pin mặt trời bằng đồng 4mm2 |
||

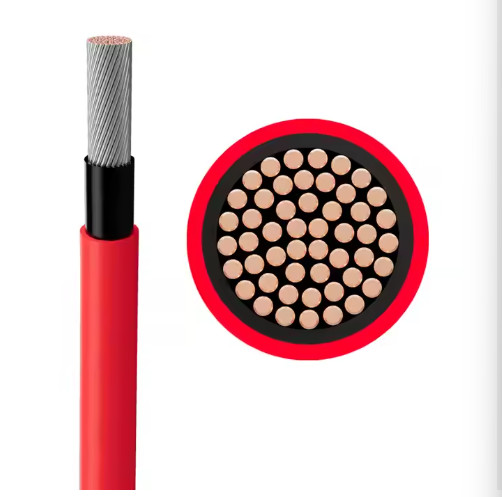

Sợi dây điện mặt trời quang điện Dc Pv đồng đóng hộp cho các tấm pin mặt trời 4mm2 6mm2 10mm2 16mm2 1000V 1500V
Ứng dụng
Các cáp năng lượng mặt trời được thiết kế đặc biệt để kết nối các thành phần hệ thống quang điện, dù trong nhà hay ngoài trời.
Hiệu suất cáp
Tính chất như chống ẩm và nhiệt, chống nhiệt độ cao và thấp, chống axit và kiềm, chống ozone, chống tia UV, chống cháy, vv
Mô tả
- Điện áp định số AC ((U0/U):0.6/1.0kV
- Định số biến động DC (U0):1.8kV
- Phân kính uốn cong tối thiểu: Φ 12mm:3XD Φ > 12mm:4XD
- Điện áp tối đa: Nhiệt độ xung quanh: -40 °C ~ +90 °C
- Nhiệt độ mạch ngắn: 200 °C/5 giây
Tính chất nhiệt:
- Năng lượng tối đa: Nhiệt độ xung quanh: -40oC ~ +90oC
- Nhiệt độ tối đa tại dây dẫn: 120oC (20000h) theo IEC/EN 60216-1
- Nhiệt độ mạch ngắn: 200oC/5 giây
- Xét nghiệm độ bền nhiệt: Theo EN 60216-2 (chỉ số nhiệt độ +120 ° C)
- Xét nghiệm áp suất nhiệt độ cao: Theo EN 60811-3-1
- Chống độ ẩm-nắng: Theo EN 60068-2-78 với độ ẩm 85%
Thông số kỹ thuật
Các thông số cấu trúc cáp
|
Chiều cắt ngang ((mm2) |
Xây dựng dây dẫn ((no/mm) |
Hướng dẫn OD.max ((mm) |
Cáp OD.(mm) |
Trọng lượng ước tính của cáp |
Chống điều kiện tối đa ((Ω/km,20°C) |
|
1 x 1.5 |
48/0.20 |
1.58 |
4.8 |
35 |
13.7 |
|
1 x 2.5 |
77/0.20 |
2.02 |
5.2 |
47 |
8.21 |
|
1×4 |
56/0.285 |
2.46 |
5.7 |
64 |
5.09 |
|
1×6 |
84/0.285 |
3.01 |
6.3 |
86 |
3.39 |
|
1×10 |
77/0.40 |
4.1 |
7.2 |
128 |
1.95 |
|
1×16 |
7 x 17/0.40 |
5.5 |
8.9 |
196 |
1.24 |
|
1×25 |
7 x 27/0.40 |
6.7 |
10.7 |
299 |
0.795 |
|
1×35 |
7 x 38/0.40 |
8.2 |
12.4 |
407 |
0.565 |
|
1×50 |
19 x 20/0.40 |
10.0 |
14.6 |
571 |
0.393 |
|
1×70 |
19 x 28/0.40 |
11.6 |
16.4 |
773 |
0.277 |
|
1×95 |
19 x 38/0.40 |
13.5 |
18.5 |
1024 |
0.210 |
|
1×120 |
24×38/0.40 |
14.4 |
19.8 |
1266 |
0.164 |
|
1×150 |
30 x 38/0.40 |
16.2 |
22.2 |
1584 |
0.132 |
|
1×185 |
37 x 38/0.40 |
18.2 |
25.0 |
1967 |
0.108 |
|
1×240 |
48 x 38/0.40 |
20.6 |
27.8 |
2518 |
0.0817 |
Khả năng tải dòng điện cho phép dài hạn
|
Phương pháp lắp đặt |
Cáp đơn trong không khí |
Cáp đơn trên bề mặt đối tượng |
Hai cáp tiếp xúc trên bề mặt đối tượng |
|
Chiều cắt ngang ((mm2) |
Khả năng mang hàng ((A) |
||
|
1.5 |
30 |
29 |
24 |
|
2.5 |
41 |
39 |
33 |
|
4 |
55 |
52 |
44 |
|
6 |
70 |
67 |
57 |
|
10 |
98 |
93 |
79 |
|
16 |
132 |
125 |
107 |
|
25 |
176 |
167 |
142 |
|
35 |
218 |
207 |
176 |
|
50 |
276 |
262 |
221 |
|
70 |
347 |
330 |
278 |
|
95 |
416 |
395 |
333 |
|
120 |
488 |
464 |
390 |
|
150 |
566 |
538 |
453 |
|
185 |
644 |
612 |
515 |
|
240 |
775 |
736 |
620 |
|
Nhiệt độ hoạt động |
120°C |
||
|
Nhiệt độ môi trường |
60°C |
||
Các yếu tố sửa chữa và điều chỉnh
|
Nhiệt độ môi trường(°C)))không khí) |
¢60 |
70 |
80 |
90 |
100 |
110 |
|
Cyếu tố chỉnh sửa |
1 |
0.91 |
0.82 |
0.71 |
0.58 |
0.41 |
-
