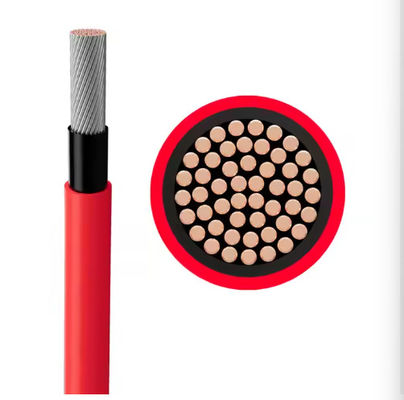

Ηλιακό καλώδιο φωτοβολταϊκού συνεχούς ρεύματος από χαλκό για ηλιακά πάνελ 4mm2 6mm2 10mm2 16mm2 1000V 1500V
| Uv Resistance: | Ναί | Insulation Material: | Διασταυρωμένο Πολυαιθυλένιο (XLPE) |
| Certifications: | TUV, UL, CE | Conductor Material: | Κονσερβοποιημένος χαλκός |
| Halogen Free: | Ναί | Application: | Ηλιακά συστήματα |
| High Light: | Επικασσιτερωμένο φωτοβολταϊκό ηλιακό καλώδιο χαλκού,4 mm2 καλώδιο ηλιακής φωτοβολταϊκής ενέργειας από χαλκό |
||
Καλώδιο φωτοβολταϊκού ηλιακού καλωδίου από χαλκό σε κονσερβοποίηση για ηλιακά πάνελ 4mm2 6mm2 10mm2 16mm2 1000V 1500V
Εφαρμογή
Τα ηλιακά καλώδια είναι ειδικά σχεδιασμένα για τη σύνδεση συστατικών φωτοβολταϊκών συστημάτων, είτε εσωτερικά είτε εξωτερικά.
Απόδοση καλωδίων
Ιδιότητες όπως αντοχή στην υγρασία και τη θερμότητα, αντοχή σε υψηλές και χαμηλές θερμοκρασίες, αντοχή σε οξέα και αλκαλία, αντοχή στο όζον, αντοχή σε υπεριώδεις ακτίνες, επιβράδυνση της φλόγας κλπ.
Περιγραφή
- Δοκιμαστική τάση εναλλασσόμενης τάσης (U0/U):0.6/1.0kV
- Καθορισμός της ονομαστικής μεταβλητότητας συνεχούς ρεύματος (U0)10,8 kV
- Ελάχιστη ακτίνα κάμψης: Φ ̇ 12 mm:3XD Φ > 12 mm:4XD
- Μέγιστη τάση: Περιβαλλοντική θερμοκρασία: -40°C ~ +90°C
- Θέρμανση βραχυκυκλώματος: 200°C/5 sec
Θερμικές ιδιότητες:
- Μέγιστη τάση: θερμοκρασία περιβάλλοντος: -40oC ~ +90oC
- Μέγιστη θερμοκρασία στον αγωγό: 120oC (20000h) σύμφωνα με την IEC/EN 60216-1
- Θέρμανση βραχυκυκλώματος: 200oC/5 δευτερόλεπτα
- Δοκιμή θερμικής αντοχής: σύμφωνα με το πρότυπο EN 60216-2 (δείκτης θερμοκρασίας +120° C)
- Δοκιμή υψηλής θερμοκρασίας υπό πίεση: σύμφωνα με το πρότυπο EN 60811-3-1
- Αντοχή σε υγρασία και θερμότητα: σύμφωνα με το πρότυπο EN 60068-2-78 με υγρασία 85%
Προδιαγραφές
Παραμέτρους δομής καλωδίου
|
Διατομή ((mm2) |
Κατασκευή αγωγού (αριθμός/μμ) |
Διοδηγός Εγκλωβισμένος OD.max ((mm) |
Διάταξη OD καλωδίου. |
Κατά προσέγγιση βάρος καλωδίου |
Μέγιστη αντίσταση συνθηκών (Ω/km,20°C) |
|
1 × 1.5 |
48/0.20 |
1.58 |
4.8 |
35 |
13.7 |
|
1x2.5 |
77/0.20 |
2.02 |
5.2 |
47 |
8.21 |
|
1 × 4 |
56/0.285 |
2.46 |
5.7 |
64 |
5.09 |
|
1 × 6 |
84/0.285 |
3.01 |
6.3 |
86 |
3.39 |
|
1 × 10 |
77/0.40 |
4.1 |
7.2 |
128 |
1.95 |
|
1 × 16 |
7 × 17/0.40 |
5.5 |
8.9 |
196 |
1.24 |
|
1 × 25 |
7 × 27/0.40 |
6.7 |
10.7 |
299 |
0.795 |
|
1 × 35 |
7 × 38 / 0.40 |
8.2 |
12.4 |
407 |
0.565 |
|
1 × 50 |
19×20/0.40 |
10.0 |
14.6 |
571 |
0.393 |
|
1 × 70 |
19 × 28/0.40 |
11.6 |
16.4 |
773 |
0.277 |
|
1 × 95 |
19 × 38 / 0.40 |
13.5 |
18.5 |
1024 |
0.210 |
|
1 × 120 |
24×38/0.40 |
14.4 |
19.8 |
1266 |
0.164 |
|
1 × 150 |
30 × 38 / 0.40 |
16.2 |
22.2 |
1584 |
0.132 |
|
1 × 185 |
37 × 38 / 0.40 |
18.2 |
25.0 |
1967 |
0.108 |
|
1×240 |
48 × 38 / 0.40 |
20.6 |
27.8 |
2518 |
0.0817 |
Επιτρεπόμενη ικανότητα μεταφοράς ρεύματος μακροπρόθεσμα
|
Μέθοδος εγκατάστασης |
Ένα μόνο καλώδιο στον αέρα |
Ένα μόνο καλώδιο στην επιφάνεια του αντικειμένου |
Δύο καλώδια επαφής στην επιφάνεια αντικειμένου |
|
Διατομή ((mm2) |
Δυνατότητα μεταφοράς ((A) |
||
|
1.5 |
30 |
29 |
24 |
|
2.5 |
41 |
39 |
33 |
|
4 |
55 |
52 |
44 |
|
6 |
70 |
67 |
57 |
|
10 |
98 |
93 |
79 |
|
16 |
132 |
125 |
107 |
|
25 |
176 |
167 |
142 |
|
35 |
218 |
207 |
176 |
|
50 |
276 |
262 |
221 |
|
70 |
347 |
330 |
278 |
|
95 |
416 |
395 |
333 |
|
120 |
488 |
464 |
390 |
|
150 |
566 |
538 |
453 |
|
185 |
644 |
612 |
515 |
|
240 |
775 |
736 |
620 |
|
Θερμοκρασία λειτουργίας |
120°C |
||
|
Θερμοκρασία περιβάλλοντος |
60°C |
||
Παράγοντες Διόρθωσης και Προσαρμογής
|
Θερμοκρασία περιβάλλοντος(°C(ΣτΜ)αέρας) |
¥60 |
70 |
80 |
90 |
100 |
110 |
|
Γσυντελεστής διόρθωσης |
1 |
0.91 |
0.82 |
0.71 |
0.58 |
0.41 |
-
