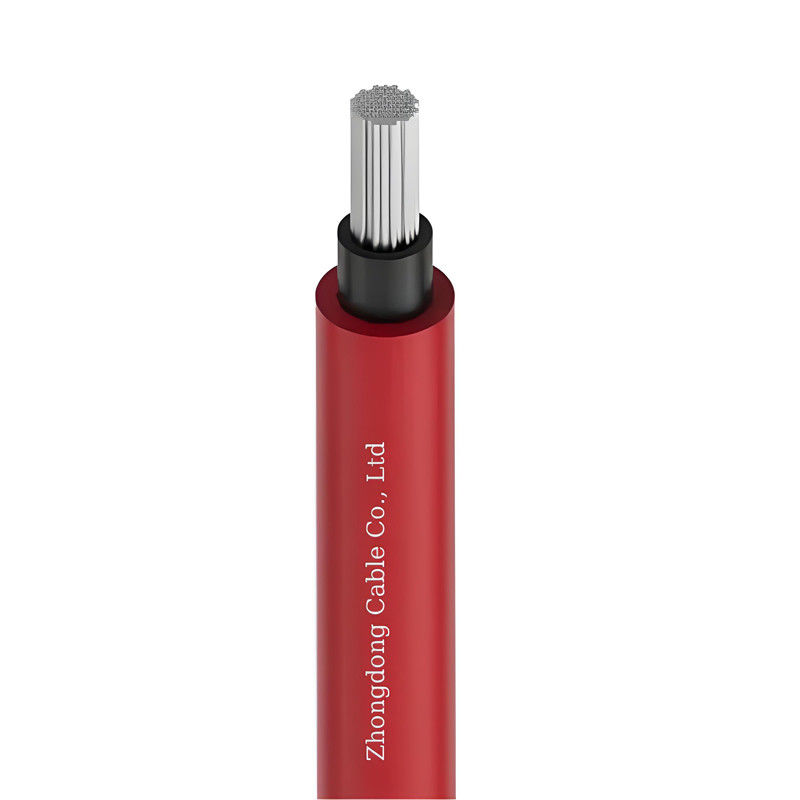

Cáp tấm pin mặt trời lõi đồng Cáp PV XLPE Cáp PV1-F cách điện Kháng tia UV
| Insulation Material: | Polyethylene liên kết ngang (XLPE) | Uv Resistance: | Đúng |
| Flame Retardant: | Đúng | Material: | Lớp 5 đồng đóng hộp linh hoạt |
| Certifications: | TUV, UL, CE | Rated Voltage: | 1000V |
| High Light: | Cáp tấm pin mặt trời lõi đồng,Cáp mặt trời PV cách nhiệt XLPE,Cáp PV1-F cách nhiệt XLPE |
||
Cáp mặt trời lõi đồng Cáp tấm pin mặt trời Cáp PV Cáp XLPE Cáp PV1-F cách điện
Ứng dụng
Đối vớiCáp quang điện DC
- SKết nối giữa các mô-đun quang điện
- Kết nối song song giữa các chuỗi và giữa các chuỗi và hộp phân phối DC (hộp kết hợp)
- Kết nối giữa hộp phân phối DC và biến tần.
Đối vớiCác dây cáp quang điện biến đổi
- Kết nối biến tần với bộ biến áp bước lên
- Kết nối giữa bộ biến áp bước lên và thiết bị phân phối;
- Kết nối giữa thiết bị phân phối điện và lưới điện hoặc người dùng.
Hiệu suất cáp
Tính chất như chống ẩm và nhiệt, chống nhiệt độ cao và thấp, chống axit và kiềm, chống ozone, chống tia UV, chống cháy, vv
Mô tả
- Điện áp định số AC ((U0/U):0.6/1.0kV
- Định số biến động DC (U0):1.8kV
- Phân kính uốn cong tối thiểu: Φ 12mm:3XD Φ > 12mm:4XD
- Điện áp tối đa: Nhiệt độ xung quanh: -40 °C ~ +90 °C
- Nhiệt độ mạch ngắn: 200 °C/5 giây
Phương pháp lắp đặt
Đặt đường ống, đặt hầm nông, đặt hầm cáp, đặt đường hầm, đặt lớp giữa, đặt trên không hỗ trợ, đặt trên không treo, vv
Thông số kỹ thuật
Các thông số cấu trúc cáp
|
Chiều cắt ngang ((mm2) |
Xây dựng dây dẫn ((no/mm) |
Hướng dẫn OD.max ((mm) |
Cáp OD.(mm) |
Trọng lượng ước tính của cáp |
Chống điều kiện tối đa ((Ω/km,20°C) |
|
1 x 1.5 |
48/0.20 |
1.58 |
4.8 |
35 |
13.7 |
|
1 x 2.5 |
77/0.20 |
2.02 |
5.2 |
47 |
8.21 |
|
1×4 |
56/0.285 |
2.46 |
5.7 |
64 |
5.09 |
|
1×6 |
84/0.285 |
3.01 |
6.3 |
86 |
3.39 |
|
1×10 |
77/0.40 |
4.1 |
7.2 |
128 |
1.95 |
|
1×16 |
7 x 17/0.40 |
5.5 |
8.9 |
196 |
1.24 |
|
1×25 |
7 x 27/0.40 |
6.7 |
10.7 |
299 |
0.795 |
|
1×35 |
7 x 38/0.40 |
8.2 |
12.4 |
407 |
0.565 |
|
1×50 |
19 x 20/0.40 |
10.0 |
14.6 |
571 |
0.393 |
|
1×70 |
19 x 28/0.40 |
11.6 |
16.4 |
773 |
0.277 |
|
1×95 |
19 x 38/0.40 |
13.5 |
18.5 |
1024 |
0.210 |
|
1×120 |
24×38/0.40 |
14.4 |
19.8 |
1266 |
0.164 |
|
1×150 |
30 x 38/0.40 |
16.2 |
22.2 |
1584 |
0.132 |
|
1×185 |
37 x 38/0.40 |
18.2 |
25.0 |
1967 |
0.108 |
|
1×240 |
48 x 38/0.40 |
20.6 |
27.8 |
2518 |
0.0817 |
Khả năng tải dòng điện cho phép dài hạn
|
Phương pháp lắp đặt |
Cáp đơn trong không khí |
Cáp đơn trên bề mặt đối tượng |
Hai cáp tiếp xúc trên bề mặt đối tượng |
|
Chiều cắt ngang ((mm2) |
Khả năng mang hàng ((A) |
||
|
1.5 |
30 |
29 |
24 |
|
2.5 |
41 |
39 |
33 |
|
4 |
55 |
52 |
44 |
|
6 |
70 |
67 |
57 |
|
10 |
98 |
93 |
79 |
|
16 |
132 |
125 |
107 |
|
25 |
176 |
167 |
142 |
|
35 |
218 |
207 |
176 |
|
50 |
276 |
262 |
221 |
|
70 |
347 |
330 |
278 |
|
95 |
416 |
395 |
333 |
|
120 |
488 |
464 |
390 |
|
150 |
566 |
538 |
453 |
|
185 |
644 |
612 |
515 |
|
240 |
775 |
736 |
620 |
|
Nhiệt độ hoạt động |
120°C |
||
|
Nhiệt độ môi trường |
60°C |
||
Các yếu tố sửa chữa và điều chỉnh
|
Nhiệt độ môi trường(°C)))không khí) |
¢60 |
70 |
80 |
90 |
100 |
110 |
|
Cyếu tố chỉnh sửa |
1 |
0.91 |
0.82 |
0.71 |
0.58 |
0.41 |
-
