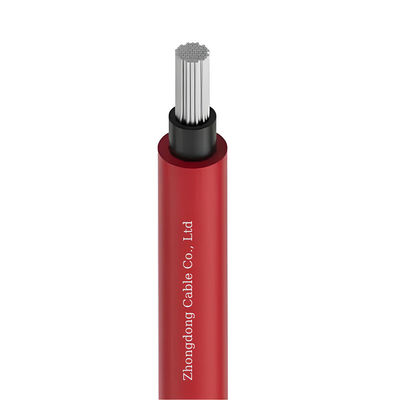

Cabos de painéis solares de núcleo de cobre Cabos fotovoltaicos XLPE Cabos PV1-F isolados Resistência UV
| Insulation Material: | Polietileno Reticulado (XLPE) | Uv Resistance: | Sim |
| Flame Retardant: | Sim | Material: | Classe 5 cobre enlatado flexível |
| Certifications: | TUV, UL, CE | Rated Voltage: | 1000V |
| High Light: | Cabo de painel solar de núcleo de cobre,Cabos fotovoltaicos solares isolados XLPE,Cabos PV1-F isolados XLPE |
||
Cable Solar de núcleo de cobre Cable de painel solar Cable PV Cable XLPE Cable PV1-F isolado
Aplicação
ParaCabos fotovoltaicos de CC
- SConexão entre módulos fotovoltaicos
- Conexão paralela entre cordas e entre cordas e caixa de distribuição de corrente contínua (caixa combinadora)
- Conexão entre caixa de distribuição de CC e inversor.
ParaCabos fotovoltaicos CA
- Conexão de inversores a transformadores step-up
- A ligação entre o transformador step-up e o equipamento de distribuição;
- A ligação entre os equipamentos de distribuição de energia e a rede eléctrica ou os utilizadores.
Desempenho do cabo
Propriedades tais como resistência à humidade e ao calor, resistência a altas e baixas temperaturas, resistência a ácidos e álcalis, resistência ao ozono, resistência aos raios UV, retardância da chama, etc.
Descrição
- Voltagem nominal AC ((U0/U):0.6/1.0 kV
- Variação nominal de corrente contínua ((U0)):10,8 kV
- Radius mínimo de curvatura: Φ ?? 12 mm:3XD Φ > 12 mm:4XD
- Tensão máxima: Temperatura ambiente: -40°C ~ +90°C
- Temperatura de curto-circuito: 200°C/5 sec
Método de instalação
Instalação de tubos, de trincheiras rasas, de cabos, de túneis, de camadas intermédias, de suportes, de suspensões, etc.
Especificações
Parâmetros da estrutura do cabo
|
Seção transversal ((mm2) |
Construção de condutores ((não/mm) |
Conductor Stranded OD.max ((mm)) |
OD do cabo. ((mm) |
Peso aproximado do cabo |
Resistência máxima às condições ((Ω/km,20°C) |
|
Um por um.5 |
48/0.20 |
1.58 |
4.8 |
35 |
13.7 |
|
Um por dois.5 |
77/0.20 |
2.02 |
5.2 |
47 |
8.21 |
|
1 × 4 |
56/0.285 |
2.46 |
5.7 |
64 |
5.09 |
|
1 × 6 |
84/0.285 |
3.01 |
6.3 |
86 |
3.39 |
|
1 × 10 |
77/0.40 |
4.1 |
7.2 |
128 |
1.95 |
|
1 × 16 |
7x17/0.40 |
5.5 |
8.9 |
196 |
1.24 |
|
1 × 25 |
7 x 27/0.40 |
6.7 |
10.7 |
299 |
0.795 |
|
1 × 35 |
7 x 38 x 0.40 |
8.2 |
12.4 |
407 |
0.565 |
|
1 × 50 |
19 x 20/0.40 |
10.0 |
14.6 |
571 |
0.393 |
|
1 × 70 |
19 x 28/0.40 |
11.6 |
16.4 |
773 |
0.277 |
|
1 × 95 |
19 x 38 x 0.40 |
13.5 |
18.5 |
1024 |
0.210 |
|
1 × 120 |
24x38/0.40 |
14.4 |
19.8 |
1266 |
0.164 |
|
1 × 150 |
30x38/0.40 |
16.2 |
22.2 |
1584 |
0.132 |
|
1×185 |
37x38/0.40 |
18.2 |
25.0 |
1967 |
0.108 |
|
1 × 240 |
48x38/0.40 |
20.6 |
27.8 |
2518 |
0.0817 |
Capacidade de carga de corrente admissível a longo prazo
|
Método de instalação |
Um único cabo no ar |
Cable único na superfície do objeto |
Dois cabos de contacto na superfície do objeto |
|
Seção transversal ((mm2) |
Capacidade de carga ((A) |
||
|
1.5 |
30 |
29 |
24 |
|
2.5 |
41 |
39 |
33 |
|
4 |
55 |
52 |
44 |
|
6 |
70 |
67 |
57 |
|
10 |
98 |
93 |
79 |
|
16 |
132 |
125 |
107 |
|
25 |
176 |
167 |
142 |
|
35 |
218 |
207 |
176 |
|
50 |
276 |
262 |
221 |
|
70 |
347 |
330 |
278 |
|
95 |
416 |
395 |
333 |
|
120 |
488 |
464 |
390 |
|
150 |
566 |
538 |
453 |
|
185 |
644 |
612 |
515 |
|
240 |
775 |
736 |
620 |
|
Temperatura de funcionamento |
120°C |
||
|
Temperatura ambiente |
60°C |
||
Fatores de correção e ajuste
|
Temperatura ambiente(°CNão.ar) |
¢60 |
70 |
80 |
90 |
100 |
110 |
|
CFactor de correcção |
1 |
0.91 |
0.82 |
0.71 |
0.58 |
0.41 |
-
