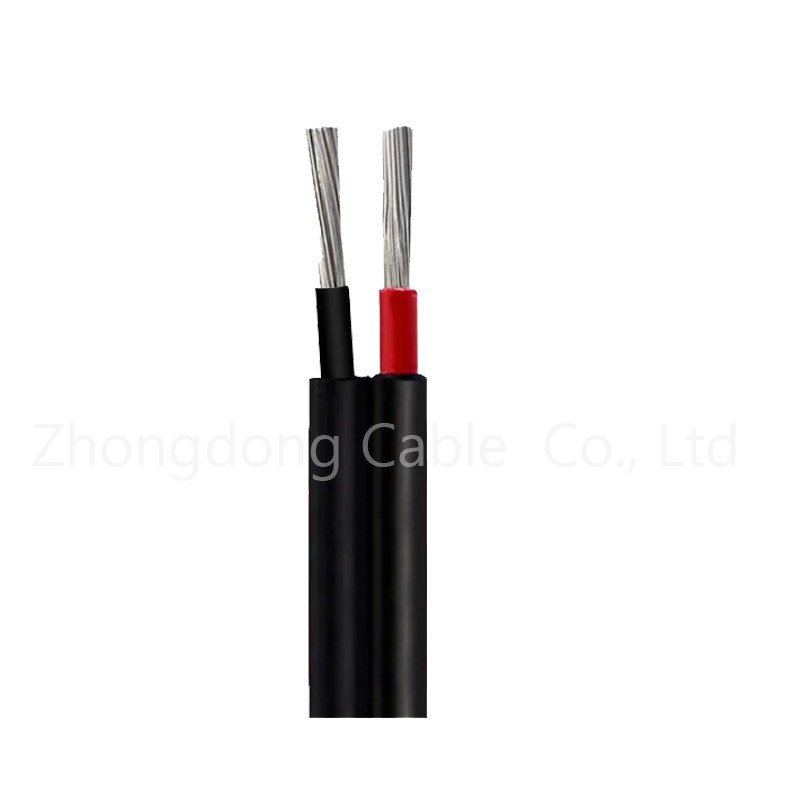

Name: Cabos de ligação de painéis solares de núcleo duplo H1z2z2-K PV1-F
Brand: Zhongdong Cable Co., Ltd.
SKU: H1Z2Z2-K
Availability: InStock

Informação detalhada

Material do casaco:	Cloreto Polyvinyl (PVC)	Classificação de temperatura:	-40°C a 90°C
Padrão:	ASTM, ASME, EN, DIN, JIS, GOST, GB	Material de isolamento:	Polietileno ligado transversalmente (XLPE)
material do condutor:	Cobre enlatado	Aplicação:	Sistema de energia solar
Destacar:	Fios fotovoltaicos resistentes ao calor H1z2z2-K , Cabos de ligação de painéis solares de núcleo duplo

Descrição de produto

Cabos solares de núcleo duplo H1z2z2-K PV1-F

Aplicação

Os cabos solares aplicam-se a cabos de energia flexíveis, sem halogênio, com baixo consumo de fumaça e com um núcleo único, com isolamento e bainha de ligação cruzada.) do lado dos sistemas fotovoltaicos, com uma tensão nominal de corrente contínua de 1,5 kV entre condutores e entre condutor e terra.Os cabos são concebidos para funcionar a uma temperatura máxima normal do condutor de 90 °C

Construção

Condutor - Classe 5 Condutor de cobre enlatado, requeijado e em filamentos
Isolamento - Compostos ligados cruzados de feixe de elétrons sem halogênio e com baixo teor de fumo (XLPO)
Envoltura externa - Compostos ligados transversalmente por feixe de elétrons sem halogênio e com baixa quantidade de fumaça ((XLPO)

Desempenho do cabo

Propriedades como resistência à humidade e ao calor, resistência a altas e baixas temperaturas, resistência a ácidos e álcalis,Resistência ao ozono, resistência aos raios UV, retardador de chamas, etc.

Descrição

Voltagem nominal AC ((U0/U):1.0/1.0kV

Variação nominal de corrente contínua ((U0)):1.5 kV

Temperatura máxima de funcionamento do condutor: + 120°C

Temperatura ambiente de utilização:- 40°C~+90°C

Temperatura de colocação do cabo: não inferior a -25 °C

Método de instalação

Instalação de tubos, de trincheiras rasas, de cabos, de túneis, de camadas intermédias, de suportes, de suspensões, etc.

Especificações

Parâmetros da estrutura do cabo

Seção transversal ((mm2)	Construção de condutores ((não/mm)	Conductor Stranded OD.max ((mm))	OD do cabo. ((mm)	Peso aproximado do cabo kg/km	Resistência máxima às condições ((Ω/km,20°C)
Um por um.5	48/0.20	1.58	4.8	35	13.7
Um por dois.5	77/0.20	2.02	5.2	47	8.21
1 × 4	56/0.285	2.46	5.7	64	5.09
1 × 6	84/0.285	3.01	6.3	86	3.39
1 × 10	77/0.40	4.1	7.2	128	1.95
1 × 16	7x17/0.40	5.5	8.9	196	1.24
1 × 25	7 x 27/0.40	6.7	10.7	299	0.795
1 × 35	7 x 38 x 0.40	8.2	12.4	407	0.565
1 × 50	19 x 20/0.40	10.0	14.6	571	0.393
1 × 70	19 x 28/0.40	11.6	16.4	773	0.277
1 × 95	19 x 38 x 0.40	13.5	18.5	1024	0.210
1 × 120	24x38/0.40	14.4	19.8	1266	0.164
1 × 150	30x38/0.40	16.2	22.2	1584	0.132
1×185	37x38/0.40	18.2	25.0	1967	0.108
1 × 240	48x38/0.40	20.6	27.8	2518	0.0817

Capacidade de carga de corrente admissível a longo prazo

Método de instalação	Um único cabo no ar	Cable único na superfície do objeto	Dois cabos de contacto na superfície do objeto
Seção transversal ((mm2)	Capacidade de carga ((A)
1.5	30	29	24
2.5	41	39	33
4	55	52	44
6	70	67	57
10	98	93	79
16	132	125	107
25	176	167	142
35	218	207	176
50	276	262	221
70	347	330	278
95	416	395	333
120	488	464	390
150	566	538	453
185	644	612	515
240	775	736	620
Temperatura de funcionamento		120°C
Temperatura ambiente		60°C

Fatores de correção e ajuste

Temperatura ambiente(°CNão.ar)	¢60	70	80	90	100	110
CFactor de correcção	1	0.91	0.82	0.71	0.58	0.41

etiqueta:

Lugar de origem:	Hebei, China.
Marca:	Zhongdong
Certificação:	ISO9001, CE, CCC, RoHS, VDE, cUL, CSA
Número do modelo:	H1Z2Z2-K

Quantidade de ordem mínima:	ser negociado
Detalhes da embalagem:	Cilindro de madeira de aço, bobina na folha/cilindro
Tempo de entrega:	7-30 dias com base em diferentes quantidades
Termos de pagamento:	,L/C,T/T
Habilidade da fonte:	100 km/semana
