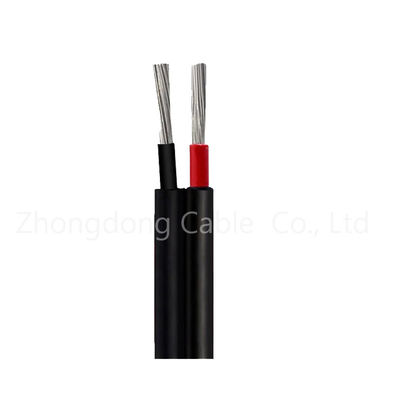

Kabel penghubung panel surya kembar inti H1z2z2-K PV1-F Kawat PV tahan panas
| Jacket Material: | Polivinil Klorida (PVC) | Temperature Rating: | -40°C hingga 90°C |
| Standard: | ASTM, ASME, EN, DIN, JIS, GOST, GB | Insulation Material: | Polietilen Tautan Silang (XLPE) |
| Conductor Material: | Tembaga kaleng | Application: | Sistem Tenaga Surya |
| High Light: | Kabel PV tahan panas H1z2z2-K,Kabel penghubung panel surya twin core |
||
Kabel surya twin core H1z2z2-K PV1-F
Aplikasi
Kabel surya berlaku untuk kabel listrik tunggal-inti, bebas asap rendah, fleksibel, dengan isolasi silang dan sarung.) sisi dari sistem fotovoltaik, dengan tegangan DC nominal 1,5 kV antara konduktor dan antara konduktor dan bumi.Kabel dirancang untuk beroperasi pada suhu konduktor maksimum normal 90 °C
Konstruksi
- Konduktor - Kelas 5 konduktor tembaga bergelombang terisi kaleng
- Isolasi - Senyawa yang terikat silang sinar elektron bebas halogen dengan asap rendah (XLPO)
- Lapisan luar - Senyawa yang terikat silang sinar elektron bebas halogen dengan asap rendah ((XLPO)
Kinerja kabel
Sifat seperti ketahanan terhadap kelembaban dan panas, ketahanan terhadap suhu tinggi dan rendah, ketahanan terhadap asam dan alkali,ketahanan terhadap ozon, ketahanan UV, tahan api, dll
Deskripsi
Tegangan nominal AC ((U0/U):1.0/1.0kV
Volate DC bernomor ((U0)):1.5kV
Suhu operasi maksimum konduktor: + 120°C
Suhu lingkungan untuk digunakan:- 40C~+90°C
Suhu peletakan kabel: tidak kurang dari -25 °C
Metode pemasangan
Pembentukan pipa, pembentukan parit dangkal, pembentukan parit kabel, pembentukan terowongan, pembentukan lapisan antar, pembentukan atas yang didukung, pembentukan atas yang digantung, dll.
Spesifikasi
Parameter struktur kabel
|
Bagian lintas ((mm2) |
Konduktor Konstruksi ((no/mm) |
Konduktor Stranded OD.max ((mm) |
Kabel OD.(mm) |
Berat kabel sekitar |
Max Cond Resistance ((Ω/km,20°C) |
|
1x1.5 |
48/0.20 |
1.58 |
4.8 |
35 |
13.7 |
|
1x2.5 |
77/0.20 |
2.02 |
5.2 |
47 |
8.21 |
|
1×4 |
56/0.285 |
2.46 |
5.7 |
64 |
5.09 |
|
1 × 6 |
84/0.285 |
3.01 |
6.3 |
86 |
3.39 |
|
1 × 10 |
77/0.40 |
4.1 |
7.2 |
128 |
1.95 |
|
1 x 16 |
7 x 17/0.40 |
5.5 |
8.9 |
196 |
1.24 |
|
1 × 25 |
7 x 27/0.40 |
6.7 |
10.7 |
299 |
0.795 |
|
1x35 |
7 x 38 / 0.40 |
8.2 |
12.4 |
407 |
0.565 |
|
1×50 |
19 x 20/0.40 |
10.0 |
14.6 |
571 |
0.393 |
|
1 × 70 |
19 x 28/0.40 |
11.6 |
16.4 |
773 |
0.277 |
|
1 × 95 |
19 x 38 / 0.40 |
13.5 |
18.5 |
1024 |
0.210 |
|
1 × 120 |
24 x 38 / 0.40 |
14.4 |
19.8 |
1266 |
0.164 |
|
1 × 150 |
30 x 38 / 0.40 |
16.2 |
22.2 |
1584 |
0.132 |
|
1 × 185 |
37 x 38 / 0.40 |
18.2 |
25.0 |
1967 |
0.108 |
|
1×240 |
48 x 38 / 0.40 |
20.6 |
27.8 |
2518 |
0.0817 |
Kapasitas arus yang diizinkan jangka panjang
|
Metode pemasangan |
Kabel tunggal di udara |
Kabel tunggal pada permukaan objek |
Dua kabel kontak pada permukaan objek |
|
Bagian lintas ((mm2) |
Kapasitas bawa ((A) |
||
|
1.5 |
30 |
29 |
24 |
|
2.5 |
41 |
39 |
33 |
|
4 |
55 |
52 |
44 |
|
6 |
70 |
67 |
57 |
|
10 |
98 |
93 |
79 |
|
16 |
132 |
125 |
107 |
|
25 |
176 |
167 |
142 |
|
35 |
218 |
207 |
176 |
|
50 |
276 |
262 |
221 |
|
70 |
347 |
330 |
278 |
|
95 |
416 |
395 |
333 |
|
120 |
488 |
464 |
390 |
|
150 |
566 |
538 |
453 |
|
185 |
644 |
612 |
515 |
|
240 |
775 |
736 |
620 |
|
Suhu operasi |
120°C |
||
|
Suhu lingkungan |
60°C |
||
Faktor Koreksi dan Penyesuaian
|
Suhu lingkungan(°CAku tidak tahu.udara) |
¢60 |
70 |
80 |
90 |
100 |
110 |
|
Catau faktor koreksi |
1 |
0.91 |
0.82 |
0.71 |
0.58 |
0.41 |
-
