1350 AAC تمام آلومینیوم 95mm 120mm 150mm 185mm 240mm 300mm
| Application: | هادی | Model Name: | هادی AAC |
| Nominal Section: | 16-800mm2 | Insulation Material: | بدون عایق |
| Jacket: | بدون غلاف | Conductor Material: | همه هادی آلومینیوم |
| High Light: | AAC تمام آلومینیوم 95 میلی متر,150mm تمام آلومينيوم هدايت کننده,1350 تمام هادی آلومینیوم |
||
AAC هادی بره تمام آلومینیوم هادی 95mm 120mm 150mm 185mm 240mm 300mm
درخواست

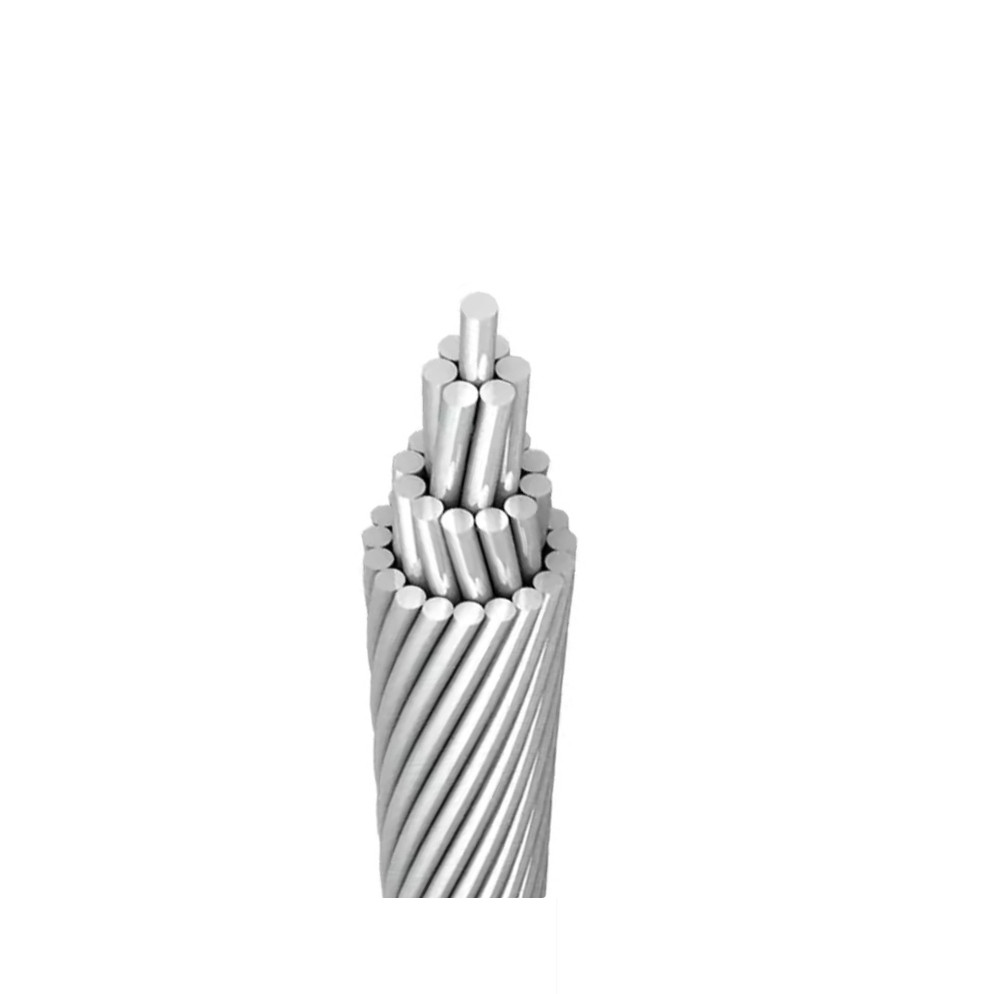

AAC (تمام هادی آلومینیوم) یک کابل هوایی بدون عایق است که از آلومینیوم خالص (1350 آلیاژ) بدون عایق ساخته شده است.
انتقال و توزیع برق هوایی
خطوط خدمات عمومی: در توزیع ولتاژ پایین تا متوسط (تا 33kV) استفاده می شود.
برق رسانی روستایی: مقرون به صرفه برای تاسیسات طولانی مدت (به عنوان مثال، قطب ها در مناطق دورافتاده).
قطرات خدمات: قطب های برق را به ساختمان متصل می کند (به محیط های خشک محدود می شود).
مزیت
سبک وزن: ~ 50% سبک تر از مس، کاهش بار برج.
مقاومت در برابر خوردگی: لایه اکسید طبیعی از آب و هوا محافظت می کند.
هزینه کم: ارزان تر از ACSR یا هادی های مس.
استانداردها
ASTM B231 (آمریکا) ، IEC 61089 (بین المللی)
پارامتر
| ویژگی های فنی هادی های آلومینیومی / استاندارد بین المللی IEC1089: | |||||||
کد شماره |
منطقه mm2 |
شماره از سیم |
قطر | جرم خطی در کیلوگرم |
قدرت نامی kN |
مقاومت در دی سی Q/km |
|
| سیم mm | راننده mm |
||||||
| 10 | 10 | 7 | 1.35 | 4.05 | 27.4 | 1.95 | 2.8633 |
| 16 | 16 | 7 | 1.71 | 5.12 | 43.8 | 3.04 | 1.7896 |
| 25 | 25 | 7 | 2.13 | 6.40 | 68.4 | 4.50 | 1.1453 |
| 40 | 40 | 7 | 2.70 | 8.09 | 109.4 | 6.80 | 0.7158 |
| 63 | 63 | 7 | 3.39 | 10.20 | 172.3 | 10.39 | 0.4545 |
| 100 | 100 | 19 | 2.59 | 12.90 | 274.8 | 17.00 | 0.2877 |
| 125 | 125 | 19 | 2.89 | 14.50 | 343.6 | 21.25 | 0.2302 |
| 160 | 160 | 19 | 3.27 | 16.40 | 439.8 | 26.40 | 0.1798 |
| 200 | 200 | 19 | 3.66 | 18.30 | 549.7 | 32.00 | 0.1439 |
| 250 | 250 | 19 | 4.09 | 20.50 | 687.1 | 40.00 | 0.1151 |
| 315 | 315 | 37 | 3.29 | 23.00 | 867.9 | 51.97 | 0.0916 |
| 400 | 400 | 37 | 3.71 | 26.00 | 1102.0 | 64.00 | 0.0721 |
| 450 | 450 | 37 | 3.94 | 27.50 | 1239.8 | 72.00 | 0.0641 |
| 500 | 500 | 37 | 4.15 | 29.00 | 1377.6 | 80.00 | 0.0577 |
| 560 | 560 | 37 | 4.39 | 30.70 | 1542.9 | 89.60 | 0.0515 |
| 630 | 630 | 61 | 3.63 | 32.60 | 1738.3 | 100.80 | 0.0458 |
| 710 | 710 | 61 | 3.85 | 34.60 | 1959.1 | 113.60 | 0.0407 |
| 800 | 800 | 61 | 4.09 | 36.80 | 2207.4 | 128.00 | 0.0361 |
| 900 | 900 | 61 | 4.33 | 39.00 | 2483.3 | 144.00 | 0.0321 |
| 1000 | 1000 | 61 | 4.57 | 41.10 | 2759.2 | 160.00 | 0.0289 |
| 1120 | 1120 | 91 | 3.96 | 43.50 | 3093.5 | 179.20 | 0.0258 |
| 1250 | 1250 | 91 | 4.18 | 46.00 | 3452.6 | 200.00 | 0.0231 |
| 1400 | 1400 | 91 | 4.43 | 48.70 | 3866.9 | 224.00 | 0.0207 |
| 1500 | 1500 | 91 | 4.58 | 50.40 | 4143.1 | 240.00 | 0.0193 |
-
