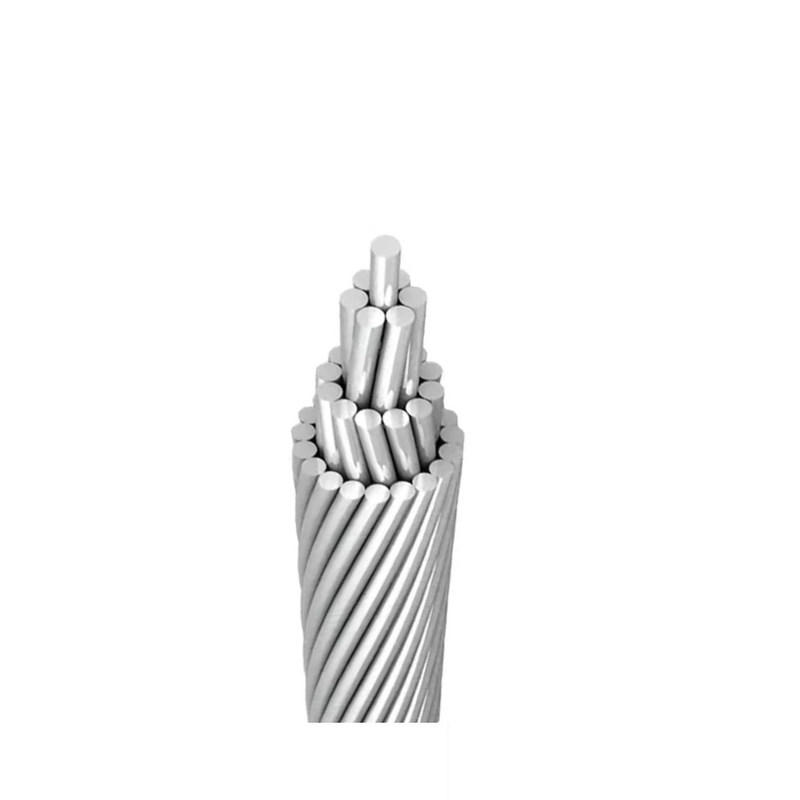

1350 AAC Todo Alumínio Condutor 95mm 120mm 150mm 185mm 240mm 300mm
| Application: | condutor aéreo | Model Name: | condutor do aac |
| Nominal Section: | 16-800mm2 | Insulation Material: | Não isolamento |
| Jacket: | Nenhuma bainha | Conductor Material: | Todo o condutor de alumínio |
| High Light: | AAC Todo Alumínio Condutor 95mm,150 mm de condutor de alumínio,1350 Todo condutor de alumínio |
||
AAC Condutor Nudo Todo Alumínio Condutor 95mm 120mm 150mm 185mm 240mm 300mm
Aplicação
O AAC (All Aluminum Conductor) é um cabo aéreo nu feito de alumínio puro (liga 1350) sem isolamento.
Transmissão e distribuição de energia aérea
Linhas de serviço público: utilizadas na distribuição aérea de baixa e média tensão (até 33 kV).
Electrificação rural: Rentabilidade para instalações de longa duração (por exemplo, postes em zonas remotas).
Serviço de queda: Conecta postes de serviços públicos a edifícios (limitados a ambientes secos).
Vantagem
Peso leve: ~ 50% mais leve que o cobre, reduzindo a carga da torre.
Resistente à corrosão: A camada de óxido natural protege contra as intempéries.
Baixo Custo: Mais barato do que os condutores ACSR ou de cobre.
Normas
ASTM B231 (EUA), IEC 61089 (internacional)
Parâmetro
| Características técnicas dos condutores Al/norma internacional IEC1089: | |||||||
Código Número |
Área mm2 |
Número de fios |
Diâmetro | Massa linear kg/km |
Força nominal kN |
D.C. Resistência Q/km |
|
| Fios em mm | Condutor mm |
||||||
| 10 | 10 | 7 | 1.35 | 4.05 | 27.4 | 1.95 | 2.8633 |
| 16 | 16 | 7 | 1.71 | 5.12 | 43.8 | 3.04 | 1.7896 |
| 25 | 25 | 7 | 2.13 | 6.40 | 68.4 | 4.50 | 1.1453 |
| 40 | 40 | 7 | 2.70 | 8.09 | 109.4 | 6.80 | 0.7158 |
| 63 | 63 | 7 | 3.39 | 10.20 | 172.3 | 10.39 | 0.4545 |
| 100 | 100 | 19 | 2.59 | 12.90 | 274.8 | 17.00 | 0.2877 |
| 125 | 125 | 19 | 2.89 | 14.50 | 343.6 | 21.25 | 0.2302 |
| 160 | 160 | 19 | 3.27 | 16.40 | 439.8 | 26.40 | 0.1798 |
| 200 | 200 | 19 | 3.66 | 18.30 | 549.7 | 32.00 | 0.1439 |
| 250 | 250 | 19 | 4.09 | 20.50 | 687.1 | 40.00 | 0.1151 |
| 315 | 315 | 37 | 3.29 | 23.00 | 867.9 | 51.97 | 0.0916 |
| 400 | 400 | 37 | 3.71 | 26.00 | 1102.0 | 64.00 | 0.0721 |
| 450 | 450 | 37 | 3.94 | 27.50 | 1239.8 | 72.00 | 0.0641 |
| 500 | 500 | 37 | 4.15 | 29.00 | 1377.6 | 80.00 | 0.0577 |
| 560 | 560 | 37 | 4.39 | 30.70 | 1542.9 | 89.60 | 0.0515 |
| 630 | 630 | 61 | 3.63 | 32.60 | 1738.3 | 100.80 | 0.0458 |
| 710 | 710 | 61 | 3.85 | 34.60 | 1959.1 | 113.60 | 0.0407 |
| 800 | 800 | 61 | 4.09 | 36.80 | 2207.4 | 128.00 | 0.0361 |
| 900 | 900 | 61 | 4.33 | 39.00 | 2483.3 | 144.00 | 0.0321 |
| 1000 | 1000 | 61 | 4.57 | 41.10 | 2759.2 | 160.00 | 0.0289 |
| 1120 | 1120 | 91 | 3.96 | 43.50 | 3093.5 | 179.20 | 0.0258 |
| 1250 | 1250 | 91 | 4.18 | 46.00 | 3452.6 | 200.00 | 0.0231 |
| 1400 | 1400 | 91 | 4.43 | 48.70 | 3866.9 | 224.00 | 0.0207 |
| 1500 | 1500 | 91 | 4.58 | 50.40 | 4143.1 | 240.00 | 0.0193 |
-
