هادی هوایی AACSR 500 کیلو ولت کابل بدون روکش فولادی تقویت شده
خواص اساسی
محل مبدا:
هبی ， چین
نام تجاری:
AACSR Overhead Conductor
گواهینامه:
CCC,IEC,VDE,TUV,ISO
شماره مدل:
AACSR
املاک تجاری
حداقل مقدار سفارش:
قابل مذاکره
قیمت:
قابل مذاکره
شرایط پرداخت:
، L/C ، T/T
توانایی تامین:
500 کیلومتر در هفته
مشخصات
| Range Of Application: | انتقال بالای سر ، زمین سربار | Material: | ACSR |
| Drum Packing: | درام چوبی فولادی | Product Name: | هادی ACSR خرگوش |
| Type: | هادی برهنه | Standard: | IEC ، BS ، ICEA ، ASTM ، DIN |
| High Light: | هادی هوایی AACSR 500 کیلو ولت,کابل آلومینیومی تقویت شده با فولاد,هادی بدون روکش با گارانتی |
||
توضیحات محصول
تمام هادی های آلومینیوم آلیاژ فولاد تقویت شده هادی های فوقانی AACSR
درخواست
کابل های AACSR به طور گسترده ای در:
- انتقال قدرت در مسافت های طولانی: بیش از 100 کیلومتر با کمترین افت
- شبکه های ولتاژ بالا: برای ولتاژ های تا 500 کلوولت (به عنوان مثال، اتصالات ایستگاه های فرعی)
- برق رسانی روستایی: مقرون به صرفه برای مناطق دورافتاده با موقعیت جغرافیایی چالش برانگیز
- سیم های پیام رسان: پشتیبانی از کابل های مخابراتی هوایی در شبکه های مخابراتی
ساخت و ساز

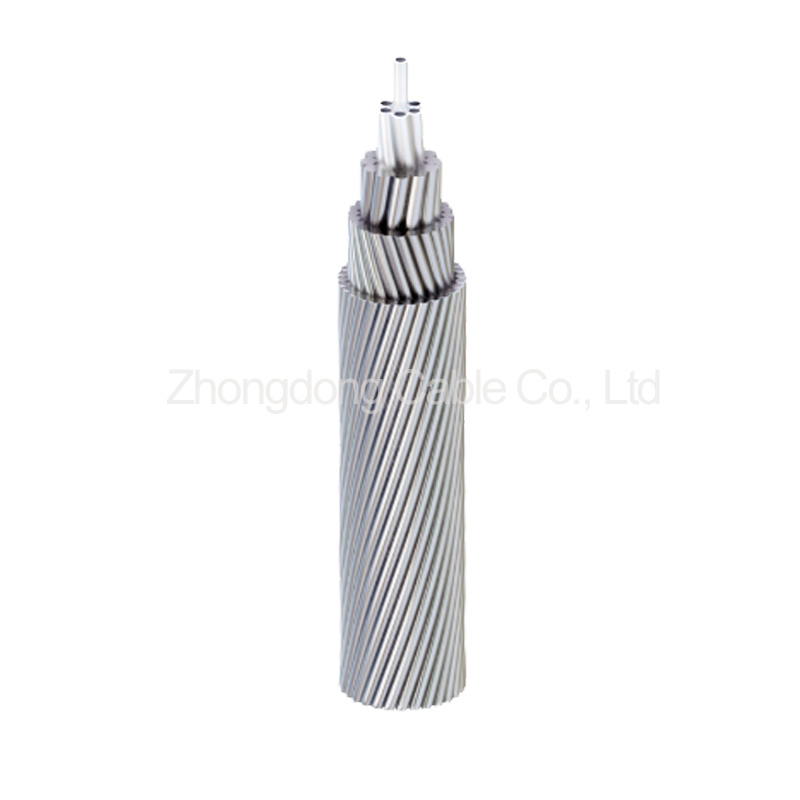

AACSR (الومینیوم Conductor Steel-Reinforced Cable) یک کابل حمل و نقل هوایی با ظرفیت بالا است که از:
- هسته فولادی: قدرت مکانیکی را برای حمایت از امتداد های طولانی و کاهش نوسان فراهم می کند
- لایه های آلومینیوم: رشته های آلومینیوم با خلوص بالا که به صورت متمرکز در اطراف هسته فولادی پیچیده شده اند، باعث هدایت عالی می شوند
ویژگی ها
- رسانایی بالا: آلومینیوم انتقال برق کارآمد را با مقاومت کمتر تضمین می کند
- سبک وزن و مقاوم در برابر خوردگی: آلومینیوم وزن را کاهش می دهد و در برابر تخریب محیط زیست مقاومت می کند
- مقرون به صرفه: در مقایسه با مس هزینه مواد کمتری دارد و برای پروژه های بزرگ مناسب است
- دوام: هسته فولادی باعث افزایش مقاومت کششی برای زمین های خشن می شود (به عنوان مثال، رودخانه ها، کوه ها)
مشخصات
| شماره کد | نسبت فولاد | منطقه | تعداد سیم ها | وایر دیا | قطر | جرم خطی | قدرت نامی | مقاومت DC در 20 درجه سانتیگراد | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| "الوم" | سنت | کل | "الوم" | سنت | "الوم" | سنت | هسته | حالت خوبه | |||||
| 16 | 17 | 18.4 | 3.07 | 21.5 | 6 | 1 | 1.98 | 1.98 | 1.98 | 5.93 | 74.4 | 9.02 | 1.7934 |
| 25 | 17 | 28.8 | 4.80 | 33.6 | 6 | 1 | 2.47 | 2.47 | 2.47 | 7.41 | 116.2 | 13.96 | 1.1478 |
| 40 | 17 | 46.0 | 7.67 | 53.7 | 6 | 1 | 3.13 | 3.13 | 3.13 | 9.38 | 185.9 | 22.02 | 0.7174 |
| 63 | 17 | 72.5 | 12.1 | 84.6 | 6 | 1 | 3.92 | 3.92 | 3.92 | 11.8 | 292.8 | 34.68 | 0.4555 |
| 400 | 6 | 115 | 6.39 | 121 | 18 | 1 | 2.85 | 2.85 | 2.85 | 14.3 | 366.4 | 41.24 | 0.2880 |
| 425 | 6 | 144 | 7.99 | 152 | 18 | 1 | 3.19 | 3.19 | 3.19 | 16.0 | 458.0 | 51.23 | 0.2304 |
| 425 | 16 | 144 | 23.4 | 167 | 26 | 7 | 2.65 | 2.06 | 6.19 | 16.8 | 579.9 | 69.86 | 0.2310 |
| 160 | 6 | 184 | 10.2 | 194 | 18 | 1 | 3.61 | 3.61 | 3.61 | 18.0 | 586.2 | 65.58 | 0.1800 |
| 160 | 16 | 184 | 30.0 | 214 | 26 | 7 | 3.0 | 2.34 | 7.01 | 19.0 | 742.3 | 88.52 | 0.1805 |
| 200 | 6 | 230 | 12.8 | 243 | 18 | 1 | 4.04 | 4.04 | 4.04 | 20.2 | 732.8 | 81.97 | 0.1440 |
| 200 | 16 | 230 | 37.5 | 268 | 26 | 7 | 3.36 | 2.61 | 7.83 | 21.3 | 927.9 | 110.64 | 0.1444 |
| 250 | 10 | 288 | 28.3 | 316 | 22 | 7 | 4.08 | 2.27 | 6.80 | 23.1 | 1013.5 | 117.9 | 0.1154 |
| 250 | 16 | 288 | 46.9 | 335 | 26 | 7 | 3.75 | 2.92 | 8.76 | 23.8 | 1159.8 | 138.31 | 0.1155 |
| 315 | 7 | 363 | 25.1 | 388 | 45 | 7 | 3.20 | 2.14 | 6.41 | 25.6 | 1196.5 | 136.28 | 0.0917 |
| 315 | 16 | 363 | 59.0 | 422 | 26 | 7 | 4.21 | 3.28 | 9.83 | 26.7 | 1461.4 | 171.90 | 0.0917 |
| 400 | 7 | 460 | 31.8 | 492 | 45 | 7 | 3.61 | 2.41 | 7.22 | 28.9 | 1519.4 | 172.10 | 0.0722 |
| 400 | 13 | 460 | 59.7 | 520 | 54 | 7 | 3.29 | 3.29 | 9.88 | 29.7 | 1938.3 | 201.46 | 0.0723 |
| 450 | 7 | 518 | 35.8 | 554 | 45 | 7 | 3.83 | 2.55 | 7.66 | 30.6 | 1709.0 | 193.61 | 0.0642 |
| 450 | 13 | 518 | 67.1 | 585 | 54 | 7 | 3.49 | 3.49 | 10.5 | 31.5 | 1955.6 | 226.64 | 0.0643 |
| 500 | 7 | 575 | 39.8 | 615 | 45 | 7 | 4.04 | 2.69 | 8.07 | 32.3 | 1899.3 | 215.12 | 0.0578 |
| 500 | 13 | 575 | 74.6 | 650 | 54 | 7 | 3.68 | 3.68 | 11.1 | 33.2 | 2172.9 | 251.82 | 0.0578 |
| 560 | 7 | 645 | 44.6 | 689 | 45 | 7 | 4.27 | 2.85 | 8.54 | 34.2 | 2127.2 | 240.93 | 0.0516 |
| 560 | 13 | 645 | 81.6 | 726 | 54 | 19 | 3.90 | 2.34 | 11.7 | 35.1 | 2420.9 | 283.21 | 0.0516 |
| 630 | 4 | 725 | 31.3 | 756 | 72 | 7 | 3.58 | 2.39 | 7.16 | 35.8 | 2248.0 | 249.62 | 0.0459 |
| 630 | 13 | 725 | 91.8 | 817 | 54 | 19 | 4.13 | 2.48 | 12.4 | 37.2 | 2723.5 | 318.61 | 0.0459 |
| 710 | 817 | 35.3 | 852 | 72 | 7 | 3.80 | 2.53 | 7.60 | 38.0 | 2533.4 | 281.32 | 0.0407 | |
| 710 | 13 | 817 | 104 | 921 | 54 | 19 | 4.39 | 2.63 | 13.2 | 39.5 | 3069.4 | 359.06 | 0.0407 |
| 800 | 4 | 921 | 39.8 | 961 | 72 | 7 | 4.04 | 2.69 | 8.07 | 40.4 | 2854.6 | 316.98 | 0.0361 |
| 800 | 8 | 921 | 76.7 | 997 | 84 | 7 | 3.74 | 3.74 | 11.2 | 41.1 | 3145.1 | 356.03 | 0.0362 |
| 900 | 4 | 1036 | 44.8 | 1081 | 72 | 7 | 4.28 | 2.85 | 8.56 | 42.8 | 3211.4 | 356.60 | 0.0321 |
| 900 | 8 | 1036 | 86.3 | 1122 | 84 | 7 | 3.96 | 3.93 | 11.9 | 43.6 | 3538.3 | 400.53 | 0.0322 |
| 1000 | 8 | 1151 | 93.7 | 1245 | 84 | 19 | 4.18 | 2.51 | 12.5 | 45.9 | 3916.8 | 446.37 | 0.0289 |
| 1120 | 8 | 1289 | 105 | 1394 | 84 | 19 | 4.42 | 2.65 | 13.3 | 48.6 | 4386.8 | 499.93 | 0.0258 |
درباره ما
پروژه های ما
مرکز آزمون ما
سوالات عمومی
1کابل AACSR برای چه استفاده می شود؟
AACSR (آلومینیوم Conductor Steel-Reinforced) عمدتا برای انتقال برق بالا ولتاژ بالا (تا 500 کیلو ولت) به دلیل نسبت قدرت به وزن آن، ایده آل برای امتداد های طولانی در رودخانه ها استفاده می شود.کوه هایا مناطق روستایی.
2چرا AACSR رو به جای ACSR انتخاب کردین؟
AACSR برخی از رشته های آلومینیومی را با لایه های آلیاژ آلومینیومی جایگزین می کند و رسانایی بالاتر (3٪ بهتر از ACSR) را ارائه می دهد در حالی که مقاومت کششی را حفظ می کند و از دست دادن انرژی در مسافت ها را کاهش می دهد.
3نقش هسته فولادي چيست؟
هسته فولادی گالوانیزه، قدرت مکانیکی را برای مقاومت در برابر وزنه های بادی، یخ و گسترش حرارتی فراهم می کند و در دمای شدید کاهش می یابد.
4حد دمای کجاست؟
دمای عملیاتی مداوم: 90 °C (194 °F). اضافه بار اضطراری: 180 °C (356 °F) برای مدت کوتاهی.
5چطور AACSR را محاسبه کنیم؟
از استانداردهای IEEE 738 استفاده کنید، با در نظر گرفتن دمای محیط، قطر هادی (به عنوان مثال، 26.8 میلی متر برای نوع دریک) و سرعت باد.
6آیا AACSR مقاوم به خوردگی است؟
بله، اما هسته های فولادی گالوانیزه در مناطق ساحلی ممکن است برای افزایش طول عمر نیاز به پوشش آلیاژ روی آلومینیوم داشته باشند.
7-طول هاي معمولي براي نصب AACSR؟
زمین مسطح: 300-500 متر. کوه ها / دره ها: 50-200 متر (به دلیل تغییرات تنش).
8-تطابق با استانداردها؟
مطابق با IEC 61089، ASTM B232 و EN 50182، با گواهینامه ISO 9001 اختیاری برای تولید با کنترل کیفیت.
9مقایسه هزینه با کابل های مس
AACSR 60-70٪ ارزان تر از مس است، با رسانایی مشابه، که آن را برای پروژه های مقیاس کاربردی ترجیح می دهد.
10چطور اس ام اس آر رو نگه داريم؟
در داخل: از رطوبت اجتناب کنید؛ رول ها را روی پالت ها نگه دارید. در خارج: با پرده های مقاوم در برابر اشعه ماوراء بنفش بپوشید و هر 3 ماه یک بار برای جلوگیری از تغییر شکل آن ها را تغییر دهید.
