AACSR สายไฟฟ้าออฟเฮด 500 kV สายไฟฟ้าเปล่าเสริมเหล็ก
คุณสมบัติพื้นฐาน
สถานที่กำเนิด:
Hebei， จีน
ชื่อแบรนด์:
AACSR Overhead Conductor
การรับรอง:
CCC,IEC,VDE,TUV,ISO
หมายเลขรุ่น:
AACSR
การซื้อขายอสังหาริมทรัพย์
ปริมาณการสั่งซื้อขั้นต่ำ:
ต่อรองได้
ราคา:
โปร่ง
เงื่อนไขการชำระเงิน:
, l/c, t/t
ความสามารถในการจัดหา:
500km/สัปดาห์
ข้อมูลจำเพาะ
| Range Of Application: | การส่งค่าเหนือศีรษะกราวด์เหนือศีรษะ | Material: | เอซีเอสอาร์ |
| Drum Packing: | กลองไม้เหล็ก | Product Name: | ตัวนำ ACSR กระต่าย |
| Type: | ตัวนำเปลือย | Standard: | IEC, BS, ICEA, ASTM, DIN |
| High Light: | AACSR สายไฟฟ้า 500kV,สายเคเบิลอลูมิเนียมเสริมเหล็ก,ผ่าตัดแบบเปลือยเปล่า พร้อมรับประกัน |
||
คําอธิบายสินค้า
ตัวนำไฟฟ้าเหนือศีรษะ AACSR (All Aluminum Alloy Conductor Steel Reinforced)
การประยุกต์ใช้งาน
สาย AACSR ถูกนำไปใช้อย่างแพร่หลายใน:
- การส่งกระแสไฟฟ้าทางไกล: ครอบคลุมระยะทางกว่า 100 กม. โดยมีการหย่อนตัวน้อยที่สุด
- โครงข่ายไฟฟ้าแรงสูง: พิกัดแรงดันไฟฟ้าสูงสุด 500 kV (เช่น การเชื่อมต่อสถานีย่อย)
- การขยายเขตชนบท: คุ้มค่าสำหรับพื้นที่ห่างไกลที่มีภูมิประเทศท้าทาย
- สายเมสเซนเจอร์: รองรับสายสื่อสารเหนือศีรษะในเครือข่ายโทรคมนาคม

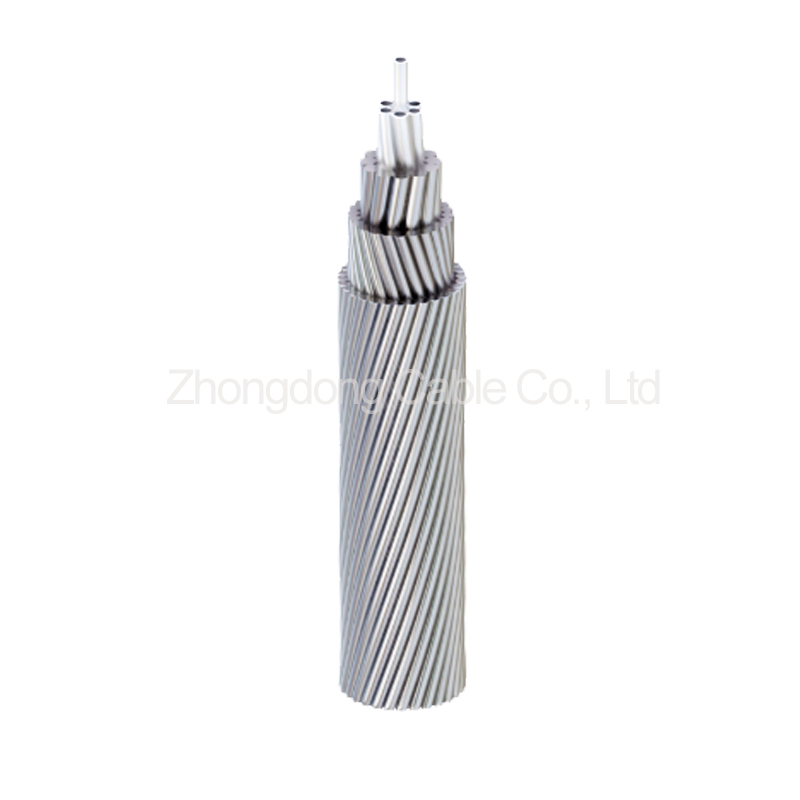

โครงสร้าง
AACSR (สายตัวนำอะลูมิเนียมเสริมเหล็ก) เป็นตัวนำสายส่งเหนือศีรษะความจุสูง ประกอบด้วย:
- แกนเหล็ก: ให้ความแข็งแรงทางกลเพื่อรองรับช่วงยาวและลดการหย่อนตัว
- ชั้นอะลูมิเนียม: เส้นลวดอะลูมิเนียมบริสุทธิ์สูงพันรอบแกนเหล็กแบบศูนย์กลาง ทำให้มั่นใจได้ถึงการนำไฟฟ้าที่ดีเยี่ยม
ลักษณะเฉพาะ
- การนำไฟฟ้าสูง: อะลูมิเนียมช่วยให้มั่นใจได้ถึงการส่งกระแสไฟฟ้าที่มีประสิทธิภาพโดยมีความต้านทานต่ำ
- น้ำหนักเบาและทนต่อการกัดกร่อน: อะลูมิเนียมช่วยลดน้ำหนักและต้านทานการเสื่อมสภาพจากสิ่งแวดล้อม
- คุ้มค่า: ต้นทุนวัสดุต่ำกว่าเมื่อเทียบกับทองแดง เหมาะสำหรับโครงการขนาดใหญ่
- ความทนทาน: แกนเหล็กช่วยเพิ่มความแข็งแรงในการดึงสำหรับภูมิประเทศที่สมบุกสมบัน (เช่น แม่น้ำ ภูเขา)
ข้อมูลจำเพาะ
| รหัส | อัตราส่วนเหล็ก | พื้นที่ | จำนวนเส้นลวด | เส้นผ่านศูนย์กลางลวด | เส้นผ่านศูนย์กลาง | มวลเชิงเส้น | ความแข็งแรงที่กำหนด | ความต้านทานกระแสตรงที่ 20℃ | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| อลูมิเนียม | เหล็ก | รวม | อลูมิเนียม | เหล็ก | อลูมิเนียม | เหล็ก | แกน | ตัวนำ | |||||
| 16 | 17 | 18.4 | 3.07 | 21.5 | 6 | 1 | 1.98 | 1.98 | 1.98 | 5.93 | 74.4 | 9.02 | 1.7934 |
| 25 | 17 | 28.8 | 4.80 | 33.6 | 6 | 1 | 2.47 | 2.47 | 2.47 | 7.41 | 116.2 | 13.96 | 1.1478 |
| 40 | 17 | 46.0 | 7.67 | 53.7 | 6 | 1 | 3.13 | 3.13 | 3.13 | 9.38 | 185.9 | 22.02 | 0.7174 |
| 63 | 17 | 72.5 | 12.1 | 84.6 | 6 | 1 | 3.92 | 3.92 | 3.92 | 11.8 | 292.8 | 34.68 | 0.4555 |
| 400 | 6 | 115 | 6.39 | 121 | 18 | 1 | 2.85 | 2.85 | 2.85 | 14.3 | 366.4 | 41.24 | 0.2880 |
| 425 | 6 | 144 | 7.99 | 152 | 18 | 1 | 3.19 | 3.19 | 3.19 | 16.0 | 458.0 | 51.23 | 0.2304 |
| 425 | 16 | 144 | 23.4 | 167 | 26 | 7 | 2.65 | 2.06 | 6.19 | 16.8 | 579.9 | 69.86 | 0.2310 |
| 160 | 6 | 184 | 10.2 | 194 | 18 | 1 | 3.61 | 3.61 | 3.61 | 18.0 | 586.2 | 65.58 | 0.1800 |
| 160 | 16 | 184 | 30.0 | 214 | 26 | 7 | 3.0 | 2.34 | 7.01 | 19.0 | 742.3 | 88.52 | 0.1805 |
| 200 | 6 | 230 | 12.8 | 243 | 18 | 1 | 4.04 | 4.04 | 4.04 | 20.2 | 732.8 | 81.97 | 0.1440 |
| 200 | 16 | 230 | 37.5 | 268 | 26 | 7 | 3.36 | 2.61 | 7.83 | 21.3 | 927.9 | 110.64 | 0.1444 |
| 250 | 10 | 288 | 28.3 | 316 | 22 | 7 | 4.08 | 2.27 | 6.80 | 23.1 | 1013.5 | 117.9 | 0.1154 |
| 250 | 16 | 288 | 46.9 | 335 | 26 | 7 | 3.75 | 2.92 | 8.76 | 23.8 | 1159.8 | 138.31 | 0.1155 |
| 315 | 7 | 363 | 25.1 | 388 | 45 | 7 | 3.20 | 2.14 | 6.41 | 25.6 | 1196.5 | 136.28 | 0.0917 |
| 315 | 16 | 363 | 59.0 | 422 | 26 | 7 | 4.21 | 3.28 | 9.83 | 26.7 | 1461.4 | 171.90 | 0.0917 |
| 400 | 7 | 460 | 31.8 | 492 | 45 | 7 | 3.61 | 2.41 | 7.22 | 28.9 | 1519.4 | 172.10 | 0.0722 |
| 400 | 13 | 460 | 59.7 | 520 | 54 | 7 | 3.29 | 3.29 | 9.88 | 29.7 | 1938.3 | 201.46 | 0.0723 |
| 450 | 7 | 518 | 35.8 | 554 | 45 | 7 | 3.83 | 2.55 | 7.66 | 30.6 | 1709.0 | 193.61 | 0.0642 |
| 450 | 13 | 518 | 67.1 | 585 | 54 | 7 | 3.49 | 3.49 | 10.5 | 31.5 | 1955.6 | 226.64 | 0.0643 |
| 500 | 7 | 575 | 39.8 | 615 | 45 | 7 | 4.04 | 2.69 | 8.07 | 32.3 | 1899.3 | 215.12 | 0.0578 |
| 500 | 13 | 575 | 74.6 | 650 | 54 | 7 | 3.68 | 3.68 | 11.1 | 33.2 | 2172.9 | 251.82 | 0.0578 |
| 560 | 7 | 645 | 44.6 | 689 | 45 | 7 | 4.27 | 2.85 | 8.54 | 34.2 | 2127.2 | 240.93 | 0.0516 |
| 560 | 13 | 645 | 81.6 | 726 | 54 | 19 | 3.90 | 2.34 | 11.7 | 35.1 | 2420.9 | 283.21 | 0.0516 |
| 630 | 4 | 725 | 31.3 | 756 | 72 | 7 | 3.58 | 2.39 | 7.16 | 35.8 | 2248.0 | 249.62 | 0.0459 |
| 630 | 13 | 725 | 91.8 | 817 | 54 | 19 | 4.13 | 2.48 | 12.4 | 37.2 | 2723.5 | 318.61 | 0.0459 |
| 710 | 817 | 35.3 | 852 | 72 | 7 | 3.80 | 2.53 | 7.60 | 38.0 | 2533.4 | 281.32 | 0.0407 | |
| 710 | 13 | 817 | 104 | 921 | 54 | 19 | 4.39 | 2.63 | 13.2 | 39.5 | 3069.4 | 359.06 | 0.0407 |
| 800 | 4 | 921 | 39.8 | 961 | 72 | 7 | 4.04 | 2.69 | 8.07 | 40.4 | 2854.6 | 316.98 | 0.0361 |
| 800 | 8 | 921 | 76.7 | 997 | 84 | 7 | 3.74 | 3.74 | 11.2 | 41.1 | 3145.1 | 356.03 | 0.0362 |
| 900 | 4 | 1036 | 44.8 | 1081 | 72 | 7 | 4.28 | 2.85 | 8.56 | 42.8 | 3211.4 | 356.60 | 0.0321 |
| 900 | 8 | 1036 | 86.3 | 1122 | 84 | 7 | 3.96 | 3.93 | 11.9 | 43.6 | 3538.3 | 400.53 | 0.0322 |
| 1000 | 8 | 1151 | 93.7 | 1245 | 84 | 19 | 4.18 | 2.51 | 12.5 | 45.9 | 3916.8 | 446.37 | 0.0289 |
| 1120 | 8 | 1289 | 105 | 1394 | 84 | 19 | 4.42 | 2.65 | 13.3 | 48.6 | 4386.8 | 499.93 | 0.0258 |
เกี่ยวกับเรา
โครงการของเรา
ศูนย์ทดสอบของเรา
คำถามที่พบบ่อย
1. สาย AACSR ใช้สำหรับอะไร?
AACSR (ตัวนำอะลูมิเนียมเสริมเหล็ก) ส่วนใหญ่ใช้สำหรับการส่งกระแสไฟฟ้าเหนือศีรษะแรงสูง (สูงสุด 500 kV) เนื่องจากอัตราส่วนความแข็งแรงต่อน้ำหนัก เหมาะสำหรับช่วงยาวข้ามแม่น้ำ ภูเขา หรือพื้นที่ชนบท
2. ทำไมต้องเลือก AACSR แทน ACSR?
AACSR แทนที่เส้นลวดอะลูมิเนียมบางส่วนด้วยชั้นโลหะผสมอะลูมิเนียม ให้การนำไฟฟ้าที่สูงขึ้น (ดีกว่า ACSR 3%) ในขณะที่ยังคงรักษาความแข็งแรงในการดึง ลดการสูญเสียพลังงานในระยะทางไกล
3. บทบาทของแกนเหล็กคืออะไร?
แกนเหล็กชุบสังกะสีให้ความแข็งแรงทางกลเพื่อทนต่อแรงลม น้ำแข็ง และการขยายตัวทางความร้อน ลดการหย่อนตัวในอุณหภูมิที่สูง
4. ขีดจำกัดอุณหภูมิคืออะไร?
อุณหภูมิใช้งานต่อเนื่อง: 90°C (194°F) การโอเวอร์โหลดฉุกเฉิน: 180°C (356°F) ในระยะเวลาสั้นๆ
5. วิธีคำนวณแอมแปร์ของ AACSR?
ใช้มาตรฐาน IEEE 738 โดยคำนึงถึงอุณหภูมิแวดล้อม เส้นผ่านศูนย์กลางตัวนำ (เช่น 26.8 มม. สำหรับชนิด Drake) และความเร็วลม
6. AACSR ทนต่อการกัดกร่อนหรือไม่?
ใช่ แต่แกนเหล็กชุบสังกะสีในพื้นที่ชายฝั่งอาจต้องใช้สารเคลือบโลหะผสมสังกะสี-อะลูมิเนียมเพื่อยืดอายุการใช้งาน
7. ช่วงทั่วไปสำหรับการติดตั้ง AACSR?
ภูมิประเทศราบ: 300-500 เมตร ภูเขา/หุบเขา: 50-200 เมตร (เนื่องจากการเปลี่ยนแปลงของความตึง)
8. การปฏิบัติตามมาตรฐาน?
เป็นไปตาม IEC 61089, ASTM B232 และ EN 50182 พร้อมใบรับรอง ISO 9001 สำหรับการผลิตที่ควบคุมคุณภาพ
9. การเปรียบเทียบต้นทุนกับสายทองแดง?
AACSR มีราคาถูกกว่าทองแดง 60-70% โดยมีการนำไฟฟ้าที่คล้ายกัน ทำให้เป็นตัวเลือกที่ต้องการสำหรับโครงการขนาดสาธารณูปโภค
10. วิธีจัดเก็บม้วน AACSR?
ในร่ม: หลีกเลี่ยงความชื้น เก็บม้วนบนพาเลท กลางแจ้ง: ปิดด้วยผ้าใบกันน้ำ UV หมุนทุก 3 เดือนเพื่อป้องกันการเสียรูป
