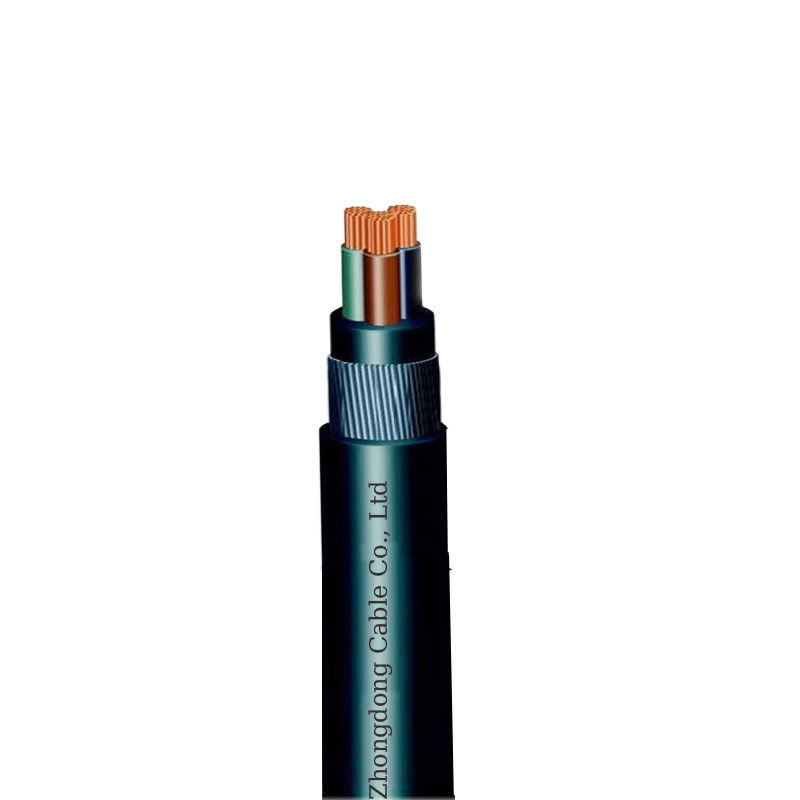

6kv 10kV XLPE Cabo de alimentação isolado 3 núcleos de arame de alumínio blindado N2XSRY
| Voltage: | 6/10kV | Insulation: | XLPE |
| No of Core: | 3 | Armour: | Arame de alumínio, arame de aço |
| Conductor: | Cobre ou Alumínio | Item No: | N2XSRY |
| High Light: | Cabo de alimentação isolado XLPE 3 núcleo,Cabos XLPE blindados de arame de alumínio |
||
6/10kV XLPE Cabo de alimentação isolado 3 núcleo de arame de alumínio blindadoN2XSRY
Aplicação
O cabo de polietileno XLPE (cross-linked polyethylene) constitui o melhor cabo para linhas de transmissão e distribuição devido às suas excelentes propriedades eléctricas e físicas.Estes cabos têm a vantagem da simplicidade na construção, leveza de peso; conveniência de aplicação, além das suas excelentes propriedades eléctricas, térmicas, mecânicas e anticorrosivas.Pode também ser colocado sem limitação de diferença de nível ao longo da rota.
Construção
- Condutor: Cobre ou alumínio em filamentos circulares compactados
- Ecrã de condutor: composto semicondutor extrudido
- Isolamento: XLPE
- Ecrã de isolamento: composto semicondutor extrudido
- Ecrã metálico: fita de cobre
- fita adesiva: material não higroscópico
- Revestimento interno (revestimento): PVC extrudido
- Armaduras metálicas: arame de aço galvanizado ou fita de aço galvanizado
Descrição
- tensão de frequência 6 kV- Não.10 kV(6,35/11 kV)
- Temperatura ambiente para instalação:≥0°C
- Temperatura máxima do condutor em funcionamento normal:≤ 90°C
- Temperatura máxima de funcionamento do condutor quando o cabo estiver em curtocircuito (durada máxima de 5 s): 250°C
- Radius mínimo de flexão admissível:
- Cable blindado único: 5 x OD
- Cabo blindado multi-núcleo: 12 x OD
Especificações
|
Especificações |
Diâmetro exterior |
Diâmetro exterior aproximado do cabo |
Peso aproximado do cabo |
Resistência máxima de corrente contínua do condutor a 20 °C |
||
|
mm2 |
mm |
mm |
kg/km |
Ω/km |
||
|
|
|
|
Cu |
Al |
Cu |
Al |
|
3×25 |
6 |
48.9 |
4135 |
3658 |
0.727 |
1.2 |
|
3×35 |
7 |
51.3 |
4658 |
3991 |
0.524 |
0.868 |
|
3×50 |
8.4 |
54.1 |
5355 |
4401 |
0.387 |
0.641 |
|
3 × 70 |
10 |
58 |
6311 |
4976 |
0.268 |
0.443 |
|
3×95 |
11.5 |
62.1 |
7415 |
5603 |
0.193 |
0.32 |
|
3×120 |
13 |
65.6 |
8479 |
6190 |
0.153 |
0.253 |
|
3×150 |
14.5 |
69.3 |
9678 |
6817 |
0.124 |
0.206 |
|
3×185 |
16.2 |
73.2 |
11093 |
7564 |
0.0991 |
0.164 |
|
3×240 |
18.4 |
80.4 |
14191 |
9613 |
0.0754 |
0.125 |
|
3×300 |
20.5 |
85.4 |
16457 |
10735 |
0.0601 |
0.1 |
|
3×400 |
23.5 |
93 |
20188 |
12558 |
0.047 |
0.0778 |
|
3×500 |
26.5 |
100.3 |
24606.3 |
15455 |
0.0366 |
0.0605 |
