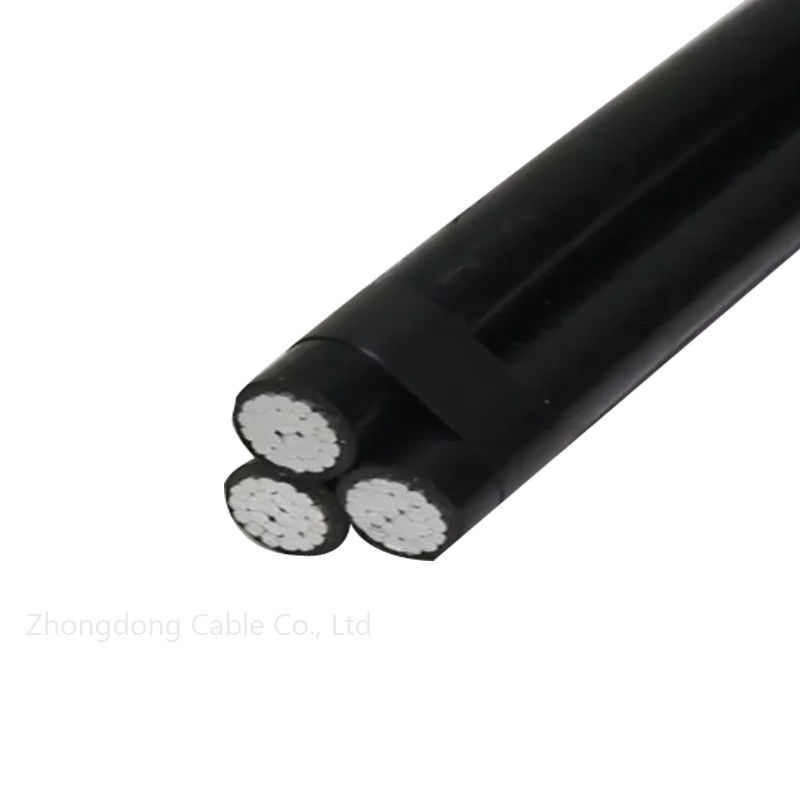

0.6KV 1kv کابل کم ولتاژ 1 2 3 4 هسته ABC سیم XLPE عایق
| Application: | خط توزیع سربار | Cores Nos: | 1،2،3،4 Multicore دیگر |
| Rated Voltage: | 0.6/1 کیلو ولت | Installation Degree: | -20 ℃ -90 |
| Neutral Messengers: | AAC یا ACSR | Insulation: | XLPE/PE/PVC |
| High Light: | 1kv کابل کم ولتاژ هوایی بسته بندی شده,4 هسته کابل بسته بندی هوا,1kV ولتاژ پایین سیم ABC |
||
0.6/1kv کابل کم ولتاژ 1 2 3 4 هسته ABC سیم
درخواست
کابلهای بسته بندی شده هوایی که برای خطوط توزیع هوایی طراحی شده اند، تمام هادی ها از آلومینیوم ساخته شده اند.با XLPE عایق بندی شده است. هسته های فاز و خنثی در یک بسته با یک لایه چپ قرار داده شده اند. می تواند برای نصب ثابت استفاده شودبه عنوان خطوط برق بالا تا 1000 ولت.
ویژگی ها
درجه ولتاژ:1kV
ولتاژ آزمون:4 کيلوولت، 5 دقيقه بدون شکستن
دمای کار
PVC: -15°C تا +70°C
PE: -40°C تا +70°C
XLPE: -40°C تا +90°C
حداقل دمای قرار دادن و نصب
PVC: 0°C PE: -20°C XLPE: -20°C
توجه: مقررات درجه حرارت بالا می توانند به صورت سفارش تغییر کنند.
کمترین شعاع خم
12 x OD (قطر کلی)
مشخصات
|
اندازه هسته ها x بخش متقاطع نامی |
حداکثر مقاومت هادی |
حداقل بار شکستن رشته هادی |
نرخ فعلی در هوا |
قطر بیرونی |
وزن کل |
|
mm^2 |
اوم/ کیلومتر |
KN |
A |
mm |
در کیلوگرم |
|
1x 16 RM |
1,910 |
2,5 |
72 |
80 |
74 |
|
1x 25 RM |
1,200 |
4,0 |
107 |
90 |
106 |
|
1x 35 RM |
0,868 |
5,5 |
132 |
105 |
138 |
|
1x 50 RM |
0,641 |
8,0 |
165 |
118 |
182 |
|
1x 70 RM |
0,443 |
10,7 |
205 |
130 |
252 |
|
1x 95 RM |
0,320 |
13,7 |
240 |
154 |
333 |
|
1x 120 RM |
0,253 |
18,6 |
290 |
170 |
408 |
|
1x 150 RM |
0,206 |
23,2 |
334 |
190 |
502 |
|
1x 185 RM |
0,164 |
28,7 |
389 |
210 |
611 |
|
1x 240 RM |
0,125 |
37,2 |
467 |
240 |
801 |
|
2x 16 RM |
1,910 |
2,5 |
72 |
156 |
147 |
|
2x 25 RM |
1,200 |
4,0 |
107 |
180 |
208 |
|
2x 35 RM |
0,868 |
5,5 |
132 |
200 |
277 |
|
2x 50 RM |
0,641 |
8,0 |
165 |
235 |
361 |
|
2x 70 RM |
0,443 |
10,7 |
205 |
254 |
505 |
|
2x 95 RM |
0,320 |
13,7 |
240 |
303 |
666 |
|
2x 150 RM |
0,206 |
23,2 |
334 |
380 |
1004 |
|
4x 16 RM |
1,910 |
2,5 |
72 |
188 |
286 |
|
4x 25 RM |
1,200 |
4,0 |
107 |
212 |
430 |
|
4x 35 RM |
0,868 |
5,5 |
132 |
241 |
553 |
|
4x 50 RM |
0,641 |
8,0 |
165 |
278 |
746 |
|
4x 70 RM |
0,443 |
10,7 |
205 |
318 |
1009 |
|
4x 95 RM |
0,320 |
13,7 |
240 |
378 |
1332 |
|
4x 120 RM |
0,253 |
18,6 |
290 |
544 |
1632 |
|
4x 50 + 1x 25 RM |
0،641/1200 |
8،0/4،0 |
165/107 |
319 |
814 |
|
4x 50 + 1x 35 RM |
0،641/0868 |
85/5،5 |
165/132 |
319 |
845 |
|
4x 70 + 1x 25 RM |
0،443/1200 |
10،7/40 |
205/107 |
360 |
1105 |
|
4x 70 + 2x 25 RM |
0،443/1200 |
10،7/40 |
205/107 |
400 |
1217 |
|
4x 95 + 1x 25 RM |
0۳۲۰/۱200 |
13،7/40 |
240/107 |
418 |
1438 |
|
4x 95 + 2x 25 RM |
0۳۲۰/۱200 |
13،7/40 |
240/107 |
420 |
1544 |
|
4x120 + 1x 25 RM |
0،253/1200 |
18،6/40 |
290/107 |
590 |
2050 |
-
