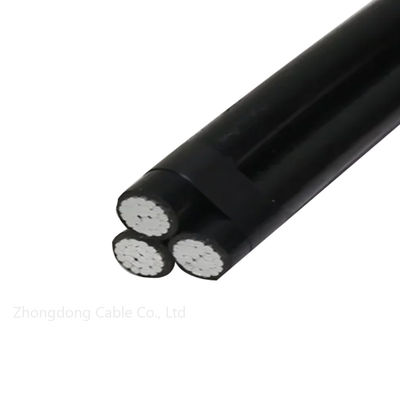

0.6KV 1kv Low Voltage Aerial Bundled Cable 1 2 3 4 Core ABC Wire XLPE Terisolasi
| Application: | Jalur distribusi overhead | Cores Nos: | 1,2,3,4 lebih multicore |
| Rated Voltage: | 0,6/1 kV | Installation Degree: | -20 ℃ -90 ℃ |
| Neutral Messengers: | AAC atau ACSR | Insulation: | XLPE/PE/PVC |
| High Light: | 1kv Low Voltage Aerial Bundled Cable,4 inti Kabel Terpadu Udara,1kv Listrik Rendah ABC Wire |
||
0.6/1kv Tegangan Rendah Aerial Bundled Kabel 1 2 3 4 Inti ABC Wire
Permohonan
Kabel bundel udara yang dirancang untuk saluran distribusi udara memiliki semua konduktor yang terbuat dari aluminium,terisolasi dengan XLPE.Phas dan inti netral diletakkan dalam bundel dengan lapisan kiri. Dapat digunakan untuk instalasi tetapsebagai kabel listrik udara hingga 1000V.
Karakteristik
Nomor tegangan:1kV
Tegangan uji:4kV, 5 menit tidak ada kerusakan.
Suhu operasi
PVC: -15°C sampai +70°C
PE: -40°C sampai +70°C
XLPE: -40°C sampai +90°C
Suhu minimum penempatan/pemasangan
PVC: 0°C PE: -20°C XLPE: -20°C
Catatan: Ketentuan rating suhu di atas dapat diubah sesuai pesanan.
Radius lentur minimal
12 x OD (diameter keseluruhan)
Spesifikasi
|
Umber inti x nominal cross section |
Max. konduktor- resistensi |
Min. beban pemecahan untaian konduktor |
Rating arus di udara |
Diameter luar |
Total berat |
|
mm^2 |
Ohm/km |
KN: |
A |
mm |
kg/km |
|
1 x 16 RM |
1,910 |
2,5 |
72 |
80 |
74 |
|
1 x 25 RM |
1,200 |
4,0 |
107 |
90 |
106 |
|
1 x 35 RM |
0,868 |
5,5 |
132 |
105 |
138 |
|
1 x 50 RM |
0,641 |
8,0 |
165 |
118 |
182 |
|
1 x 70 RM |
0,443 |
10,7 |
205 |
130 |
252 |
|
1x 95 RM |
0,320 |
13,7 |
240 |
154 |
333 |
|
1 x 120 RM |
0,253 |
18,6 |
290 |
170 |
408 |
|
1 x 150 RM |
0,206 |
23,2 |
334 |
190 |
502 |
|
1x 185 RM |
0,164 |
28,7 |
389 |
210 |
611 |
|
1 x 240 RM |
0,125 |
37,2 |
467 |
240 |
801 |
|
2x 16 RM |
1,910 |
2,5 |
72 |
156 |
147 |
|
2 x 25 RM |
1,200 |
4,0 |
107 |
180 |
208 |
|
2x 35 RM |
0,868 |
5,5 |
132 |
200 |
277 |
|
2x 50 RM |
0,641 |
8,0 |
165 |
235 |
361 |
|
2x 70 RM |
0,443 |
10,7 |
205 |
254 |
505 |
|
2x 95 RM |
0,320 |
13,7 |
240 |
303 |
666 |
|
2x 150 RM |
0,206 |
23,2 |
334 |
380 |
1004 |
|
4x 16 RM |
1,910 |
2,5 |
72 |
188 |
286 |
|
4x 25 RM |
1,200 |
4,0 |
107 |
212 |
430 |
|
4x 35 RM |
0,868 |
5,5 |
132 |
241 |
553 |
|
4x 50 RM |
0,641 |
8,0 |
165 |
278 |
746 |
|
4x 70 RM |
0,443 |
10,7 |
205 |
318 |
1009 |
|
4x 95 RM |
0,320 |
13,7 |
240 |
378 |
1332 |
|
4x 120 RM |
0,253 |
18,6 |
290 |
544 |
1632 |
|
4x 50 + 1x 25 RM |
0,641/1,200 |
8,0/4,0 |
165/107 |
319 |
814 |
|
4x 50 + 1x 35 RM |
0,641/0,868 |
8,5/5,5 |
165/132 |
319 |
845 |
|
4x 70 + 1x 25 RM |
0,443/1,200 |
10,7/4,0 |
205/107 |
360 |
1105 |
|
4x 70 + 2x 25 RM |
0,443/1,200 |
10,7/4,0 |
205/107 |
400 |
1217 |
|
4x 95 + 1x 25 RM |
0,320/1,200 |
13,7/4,0 |
240/107 |
418 |
1438 |
|
4x 95 + 2x 25 RM |
0,320/1,200 |
13,7/4,0 |
240/107 |
420 |
1544 |
|
4x120 + 1x 25 RM |
0,253/1,200 |
18,6/4,0 |
290/107 |
590 |
2050 |
-
