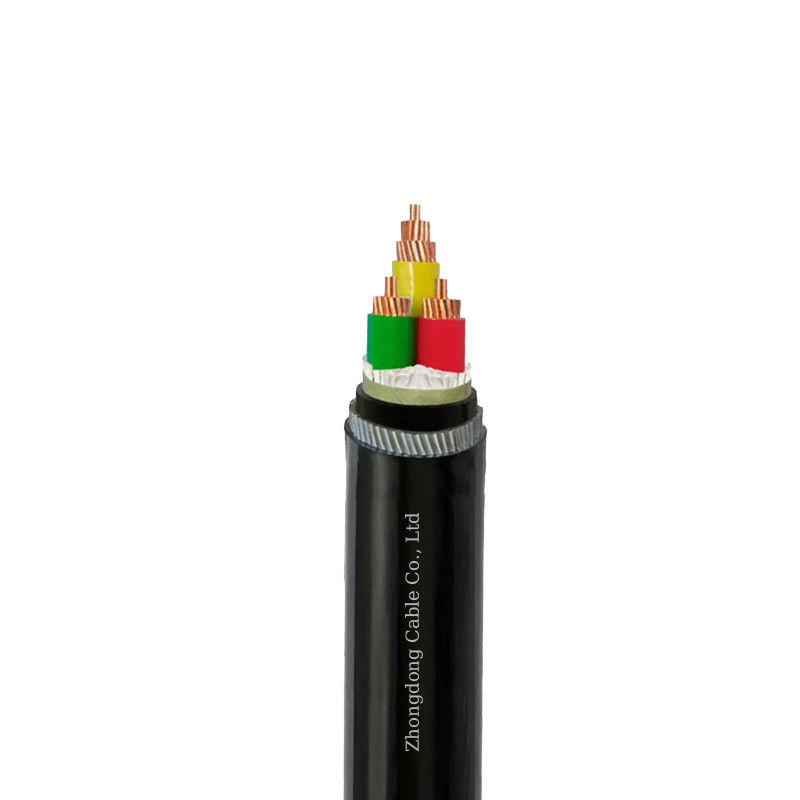

سکرین نوار مس سیم فلزی کابل زره ای SWA 35kV ولتاژ بالا
| Screen: | نوار مسی | Armour: | سیم فولادی |
| Voltage: | ولتاژ بالا | Insulation: | XLPE |
| Sheath: | HDPE | Price: | Factory Price |
| High Light: | کابل زره دار با سیم فولاد ولتاژ بالا,کابل زره دار 35kV ولتاژ بالا,کابل زره دار با نوار مس |
||

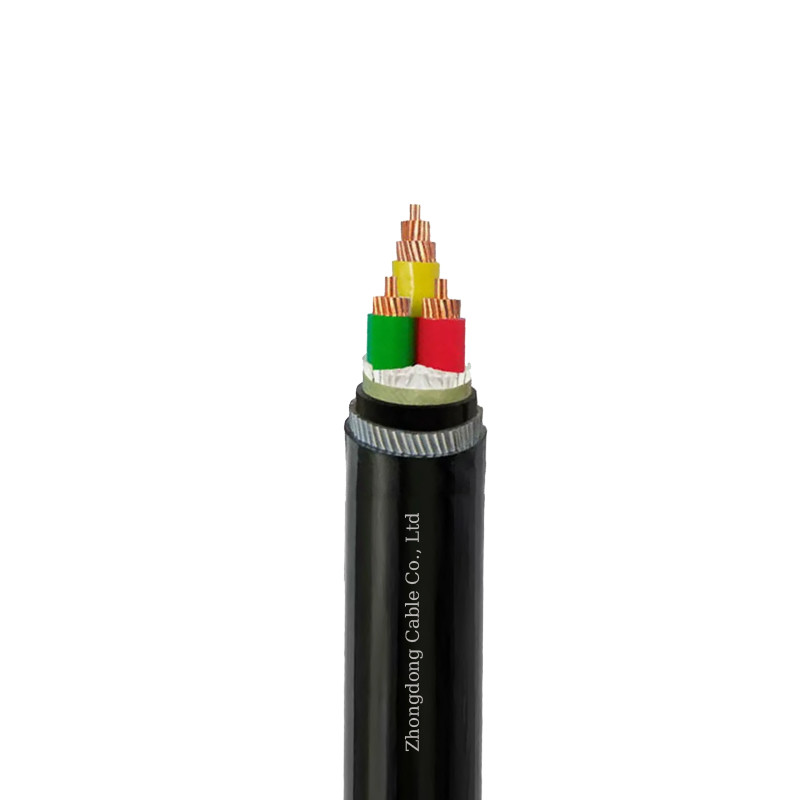

سکرین نوار مس سیم فولادی سیم زره ای کابل برق SWA 35kV ولتاژ بالا
درخواست
- شبکه های انتقال برق
- سیستم های انرژی تجدیدپذیر
- تاسیسات صنعتی
- ارتقاء شبکه های شهری
- محیط های ویژه
ساخت و ساز
- هادی کلاس 2 هادی مس یا آلومینیوم، فشرده شده یا رشته قطعه Milliken
- صفحه هدایت کننده: XLPE نیمه رسانا اکستروید (پلی اتیلن متقاطع)
- عایق XLPE (پلی اتیلن متقاطع)
- پرده عایق بندی: XLPE نیمه رسانا اکستروید (پلی اتیلن متقاطع)
- جداکننده: شیر نیمه رسانا قابل شستن با آب
- صفحه نمایش: صفحه نمایش سیم مس، با یک هلیکس ضد از نوار مس
- پوشش: HDPE (پلی اتیلن با چگالی بالا)
داده های فنی
- ولتاژ نامی (Uo/U) ((Um):64/110kV (123kV)
- بالاترین ولتاژ شبکه: 123kV
- دمای کار: -30°C تا +90°C
- دمای مدار کوتاه: +250°C
- درجه حرارت بیش از حد: +130°C (100 ساعت در سال)
مشخصات
|
دسته بندی پارامتر |
ماده پارامتر |
مقادیر پارامتر |
|
پارامتر تنظیم |
هادی برق |
مواد: هسته مس (مجموعه برش متقابل: 630 ~ 1600mm2) |
|
قطر بیرونی هادی |
30.0 ~ 56.5mm (بسیار بزرگتر بخش، افزایش قطر بیرونی) |
|
|
دوره عایق بندی |
ماده: پلی اتیلن متقاطع (XLPE) ، ضخامت 16.5±0.5mm |
|
|
لایه محافظ رسانا |
ضخامت 1.2mm (مواد نیمه رسانا) |
|
|
پرده عایق |
ضخامت 1.0mm (مواد نیمه رسانا) |
|
|
پوشش فلزی |
پوشش آلومینیومی ریز (2.0±0.2mm) (ستری فولادی دوگانه گالوانیزه، 0.5~0.8mm) |
|
|
پوشش |
ماده: پلی وینیل کلرید (PVC) یا پلی اتیلن (PE) ضد شعله با ضخامت 4.5±0.2mm |
|
|
پارامترهای الکتریکی |
20°C مقاومت DC هادی |
0.0754 ~ 0.009 Ω / km (هرچه قطعه بزرگتر باشد، مقاومت کمتر است) |
|
90°C مقاومت AC هادی |
0.097~0.0142Ω/km |
|
|
ارزش ظرفیت |
134-282 p F/m (با افزایش برش متقابل) |
|
|
آزمایش فشار فرکانس قدرت |
64 / 110kV (بررسی کارخانه) |
|
|
عملکرد تخلیه محلی |
در 5pC ((1.5U₀ ولتاژ پایین |
|
|
پارامترهای مکانیکی و قرار دادن |
حداقل شعاع خم |
12 × قطر بیرونی کابل (مطلوب لایه زره) |
|
دمای کاری مجاز |
دراز مدت: 90°C، مدار کوتاه (در عرض 5 ثانیه): 250°C |
|
|
دمای محیط قرار دادن |
≥0°C |
|
|
مرجع جریان خودرو |
سرعت جریان در هوای یک بار بازگشت |
بخش 630mm2: 1010A؛ بخش 1600mm2: 1690A (دما محیطی 40°Cمقاومت حرارتی خاک 1.0m°C / W) |
|
میزان جریان بار از قرار دادن مستقیم دفن شده |
بخش 630mm2: حدود 800A؛ بخش 1600mm2: حدود 1300A (عمق دفن 1m، دمای زمین 35°C) |
