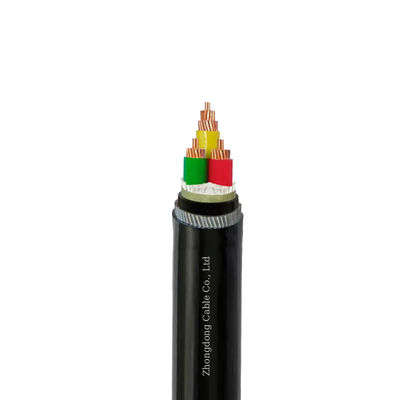

Tape Tape Screen Steel Wire Armored Cable SWA 35kV Tegangan Tinggi
| Screen: | Pita tembaga | Armour: | Kawat baja |
| Voltage: | tegangan tinggi | Insulation: | XLPE |
| Sheath: | HDPE | Price: | Factory Price |
| High Light: | Kabel baja baja tegangan tinggi,Kabel lapis baja tegangan tinggi 35kV,Kabel Lapis Tembaga Lapisan Lapis Lapis |
||
Tape Tape Screen Steel Wire Armored Kabel Listrik SWA 35kV Tegangan Tinggi
Aplikasi
- Jaringan Transmisi Listrik
- Sistem Energi Terbarukan
- Fasilitas Industri
- Peningkatan Jaringan Perkotaan
- Lingkungan Khusus
Konstruksi
- Konduktor Kelas 2 konduktor tembaga atau Aluminium, kompak atau segment strand Milliken
- Screen konduktor: XLPE semi-konduktif yang diekstrusi (Polyethylene Cross-Linked)
- Isolasi XLPE (Polyethylene Cross-Linked)
- Screen isolasi: XLPE semi-konduktif yang diekstrusi (Polyethylene Cross-linked)
- Separator: keran semikonduktif yang bisa dipanaskan air
- Layar: Layar kawat tembaga, dengan spiral lawan dari pita tembaga
- Lapisan: HDPE (High Density Polyethylene)
Data teknis
- Tegangan nominal (Uo/U) (Um):64/110 kV (123 kV)
- Tegangan jaringan tertinggi: 123kV
- Suhu operasi: -30°C sampai +90°C
- Suhu sirkuit pendek: +250°C
- Suhu overload: +130°C (100 jam per y)
Spesifikasi
|
Parameter kategori |
Item parameter |
nilai parameter |
|
parameter konfigurasi |
konduktor listrik |
Bahan: inti tembaga (rentang pemotongan silang: 630~1600mm2) |
|
Diameter eksternal konduktor |
30.0 ~ 56.5mm (Semakin besar bagian, semakin besar diameter luar) |
|
|
jalur isolasi |
Bahan: Polyethylene terikat silang (XLPE), ketebalan 16,5±0,5mm |
|
|
Lapisan pelindung konduktor |
Ketebalan 1,2 mm (bahan semikonduktif) |
|
|
layar isolasi |
Ketebalan 1,0 mm (bahan semikonduktif) |
|
|
lapisan logam |
Kerutan aluminium selimut (2.0 ± 0.2mm) (gambar baja galvanis ganda, 0.5 ~ 0.8mm) |
|
|
oversheat |
Bahan: tahan api polivinil klorida (PVC) atau polietilen (PE), ketebalan 4,5 ± 0,2 mm |
|
|
Parameter listrik |
20°C resistensi DC konduktor |
0.0754~0.009 Ω / km (semakin besar bagian, semakin rendah resistensi) |
|
90°C resistensi AC konduktor |
0.097 ~ 0.0142Ω/km |
|
|
nilai kapasitas |
134-282 p F/m (meningkat dengan peningkatan pemotongan silang) |
|
|
Uji tekanan frekuensi daya |
64 / 110kV (pengujian pabrik) |
|
|
Kinerja pelepasan lokal |
Pada 5pC ((1.5U₀ di bawah tegangan) |
|
|
Parameter mekanik dan penempatan |
Radius lentur minimum |
12 x diameter luar kabel (persyaratan lapisan armor) |
|
Mengizinkan suhu kerja |
jangka panjang: 90°C, sirkuit pendek (dalam waktu 5 detik): 250°C |
|
|
Mengatur suhu lingkungan |
≥0°C |
|
|
Referensi aliran kendaraan |
Tingkat aliran di udara satu kali kembali |
Bagian 630mm2: 1010A; bagian 1600mm2: 1690A (suhu sekitar 40°C, ketahanan termal tanah 1,0m ·°C / W) |
|
Tingkat aliran beban dari pembungkus langsung |
Bagian 630mm2: sekitar 800A; bagian 1600mm2: sekitar 1300A (dalam 1m, suhu tanah 35°C) |
