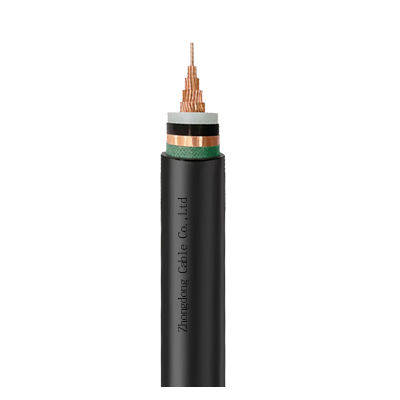

Μονοπυρηνικό καλώδιο μέσης τάσης MV με χάλκινη ταινία θωράκισης CU/XLPE/CTS/PVC
| Voltage: | 0,6/1kv | Insulation: | PVC |
| Jacket: | PVC | No of Core: | 3 |
| High Light: | Single Core MV power cable copper tape,Medium voltage cable XLPE insulation,Copper screened MV cable PVC |
||
Μονοπυρηνικό καλώδιο μέσης τάσης MV με ταινία χαλκού CU/XLPE/CTS/PVC
ΕΦΑΡΜΟΓΗ
Το μονοπυρηνικό καλώδιο μέσης τάσης (MV) με ταινία χαλκού (CU/XLPE/CTS/PVC) έχει σχεδιαστεί κυρίως για τη μεταφορά και διανομή ενέργειας σε δίκτυα μέσης τάσης, συνήθως λειτουργώντας στην περιοχή από 1kV έως 35kV. Οι εφαρμογές του περιλαμβάνουν υπόγειες εγκαταστάσεις, εξωτερικά περιβάλλοντα και συστήματα αγωγών καλωδίων, όπου απαιτείται αξιόπιστη απόδοση υπό δύσκολες συνθήκες.
ΚΑΤΑΣΚΕΥΗ
- Αγωγός: Συρματόσχοινο χαλκού κατηγορίας 2
- Οθόνη αγωγού: Ημιαγωγό υλικό
- Μόνωση: XLPE (Διασταυρωμένο Πολυαιθυλένιο)
- Οθόνη μόνωσης: Ημιαγωγό υλικό (συγκολλημένο)
- Διαμήκης αδιάβροχη ταινία ημιαγωγού
- Οθόνη: Χάλκινα σύρματα και χάλκινη ταινία
- Εξωτερικό περίβλημα PVC
ΠΡΟΔΙΑΓΡΑΦΗ
8.7/15kV
|
Προδιαγραφές mm² |
Διάμετρος αγωγού |
Ονομαστικό πάχος μόνωσης |
Εξωτερική διάμετρος μόνωσης |
Ονομαστικό πάχος περιβλήματος |
Κατά προσέγγιση εξωτερική διάμετρος καλωδίου |
Κατά προσέγγιση βάρος καλωδίου |
|
1×25 |
6.0 |
4.5 |
17.0 |
1.6 |
23.0 |
703 |
|
1×35 |
7.0 |
4.5 |
18.0 |
1.7 |
24.2 |
832 |
|
1×50 |
8.2 |
4.5 |
19.2 |
1.7 |
25.4 |
977 |
|
1×70 |
10.0 |
4.5 |
20.8 |
1.8 |
27.2 |
1228 |
|
1×95 |
11.6 |
4.5 |
22.6 |
1.8 |
29.0 |
1519 |
|
1×120 |
13.0 |
4.5 |
24.0 |
1.9 |
30.6 |
1799 |
|
1×150 |
14.4 |
4.5 |
25.4 |
1.9 |
32.0 |
2093 |
|
1×185 |
16.1 |
4.5 |
27.2 |
2.0 |
34.0 |
2485 |
|
1×240 |
18.4 |
4.5 |
29.4 |
2.1 |
36.4 |
3076 |
|
1×300 |
20.6 |
4.5 |
31.6 |
2.1 |
38.6 |
3693 |
|
1×400 |
23.4 |
4.5 |
34.4 |
2.2 |
41.6 |
4566 |
|
1×500 |
26.6 |
4.5 |
38.4 |
2.3 |
46.2 |
5749 |
|
1×630 |
30.0 |
4.5 |
41.8 |
2.4 |
49.8 |
7135 |
|
1×800 |
34.0 |
4.5 |
45.8 |
2.6 |
54.2 |
8912 |
ΕΠΙΚΟΙΝΩΝΗΣΤΕ ΜΑΖΙ ΜΑΣ ΓΙΑ ΠΕΡΙΣΣΟΤΕΡΕΣ ΤΑΣΕΙΣ
ΣΧΕΤΙΚΑ ΜΕ ΕΜΑΣ
ΕΦΑΡΜΟΓΗ
ΓΙΑΤΙ ΝΑ ΜΑΣ ΕΠΙΛΕΞΕΤΕ
ΣΥΝΕΡΓΑΤΕΣ
ΣΥΧΝΕΣ ΕΡΩΤΗΣΕΙΣ
Ποιο είναι το εύρος τάσης του μονοπυρηνικού καλωδίου μέσης τάσης (MV) με ταινία χαλκού (CU/XLPE/CTS/PVC);
Λειτουργεί στην περιοχή 1kV έως 35kV, κατάλληλο για δίκτυα μέσης τάσης.
Πού εγκαθίσταται συνήθως αυτό το καλώδιο;
Σχεδιασμένο για υπόγεια, εξωτερικά και περιβάλλοντα αγωγών καλωδίων, εξασφαλίζοντας ανθεκτικότητα σε σκληρές συνθήκες.
Γιατί χρησιμοποιείται η οθόνη ταινίας χαλκού (CTS) σε αυτό το καλώδιο;
Είναι αυτό το καλώδιο κατάλληλο για βιομηχανικές εφαρμογές;
Ναι, χρησιμοποιείται ευρέως σε βιομηχανικούς σταθμούς παραγωγής ενέργειας, εργοτάξια και εμπορικές υποδομές λόγω της αξιοπιστίας του.
Πώς επηρεάζει η μονοπυρηνική σχεδίαση την εγκατάσταση;
Τα μονοπυρηνικά καλώδια είναι ευκολότερα στον χειρισμό, αλλά μπορεί να απαιτούν ειδικές προφυλάξεις για την αποφυγή μαγνητικών παρεμβολών σε ορισμένες διατάξεις.
Μπορεί αυτό το καλώδιο να χρησιμοποιηθεί σε περιβάλλοντα υψηλής θερμοκρασίας;
Ναι, η μόνωση XLPE αντέχει σε υψηλές θερμοκρασίες, καθιστώντας την ιδανική για περιοχές με αυξημένες θερμικές συνθήκες.
Τι συντήρηση απαιτείται για αυτό το καλώδιο;
Συνιστώνται τακτικές οπτικές επιθεωρήσεις για ζημιές στο περίβλημα και ηλεκτρικές δοκιμές για τη διασφάλιση της συνεχούς απόδοσης.
-
