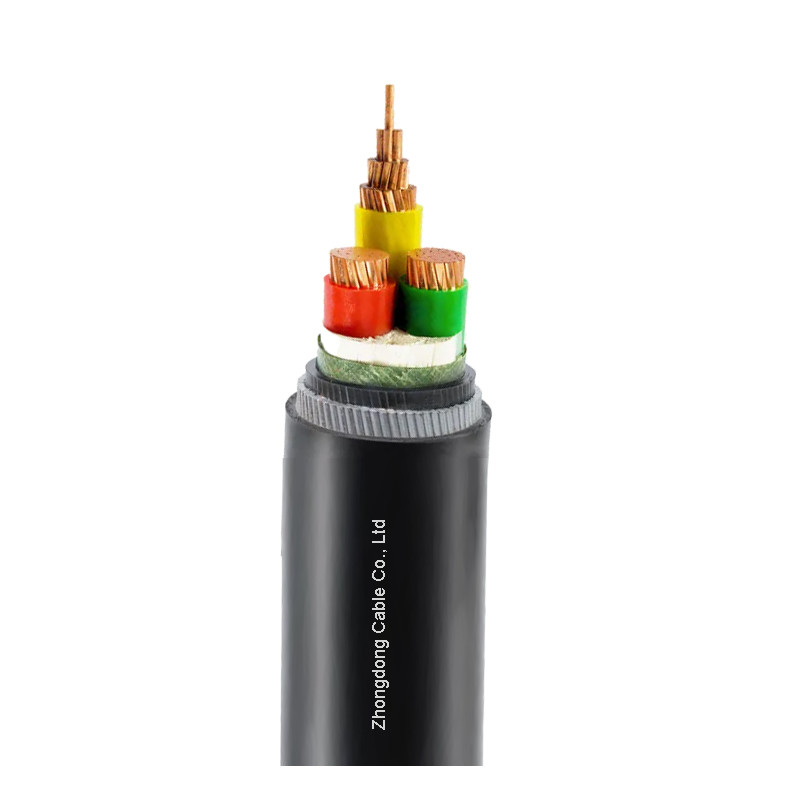

3.6/6kV26/35kV καλώδιο μέσης τάσης XLPE μόνωση PVC κάλυψη μεταλλική ταινία θωράκιση καλώδιο ηλεκτρικής ενέργειας

Εφαρμογή

Κατάλληλο για αστικά υπόγεια δίκτυα ηλεκτρικής ενέργειας, έξοδους αγωγούς σταθμών ηλεκτρικής ενέργειας, εσωτερικές γραμμές τροφοδοσίας ηλεκτρικής ενέργειας βιομηχανικών και μεταλλευτικών επιχειρήσεων κλπ.

ΚΑΙΝΩΝΙΣΜΟΣ

1. Διοικητής:Στρογγυλοί συμπιεσμένοι αγωγοί
2. Ασπίδα οδηγού:Ημιαγωγός υλικό προστασίας (κάτω των 500 mm) Ημιαγωγική ταινία+ημιαγωγικό υλικό προστασίας (500)χμ² και άνω)
3. Απομόνωση:Πολυβινυλοχλωρίδιο (PVC)
4. Ασπίδα μόνωσηςΥλικό προστασίας από ημιαγωγούς που μπορεί να ξεφλουδιστεί
5. Μεταλλικό στρώμα ασπίδας:Ταινία χαλκούΣυρμός χαλκού 35kV 500mm² παραπάνω)
6. Συμπλήρωμα:Πολυπροπυλένιο(ΠΠ) mεςfΑρρωστημένηrΟπ
7. Ταινία σύνδεσης:Μη υγροσκοπικά ιμάντα
8. Τεθωρακισμένα:Σιδηρουργική ταινία ((Μια πυρήνα)Ταινία από χαλύβδινο(3 πυρήνες)
9. Εξωτερική κάλυψη:90°C Πολυβινυλοχλωρίδιο (PVC)

ΧΑΡΑΓΤΕΡΟΡΙΣΤΙΚΟ

Κατηγορία τάσηςΕ/Ε

3.6/6(7.2)kV,6/6 (7).2)kV,6/10(12)kV,8.7/10(12)kV,

8.7/15(17.5) kV,12/20(24)kV,18/20(24) kV,

18/30(36)kV,21/35 ((40.5)kV,26/35 ((40.5)kV

Τεχνική θερμοκρασία

Μέγιστη θερμοκρασία λειτουργίας του αγωγού:+90°C

Θερμοκρασία περιβάλλοντος λειτουργίας:-15°C~+55°C

Θερμοκρασία τοποθέτησης καλωδίων:Τουλάχιστον 0°C(Όταν η θερμοκρασία του περιβάλλοντος είναι κάτω από 0°C, το καλώδιο πρέπει να προθεραπεύεται.)

Ελάχιστη ακτίνα κάμψης

Ενιαίο πυρήνα 15D

Τρεις πυρήνες 12D

(D είναι η πραγματική εξωτερική διάμετρος του καλωδίου)
