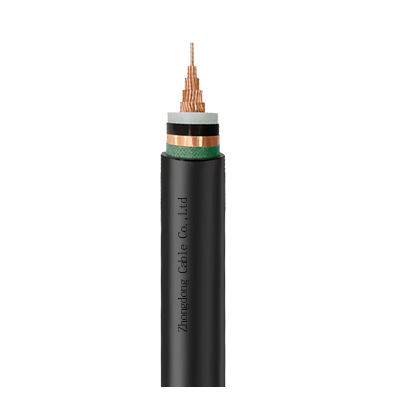

Cable de alimentación de media tensión de un solo núcleo MV, con pantalla de cinta de cobre, CU/XLPE/CTS/PVC
| Voltage: | 0.6/1KV | Insulation: | CLORURO DE POLIVINILO |
| Jacket: | CLORURO DE POLIVINILO | No of Core: | 3 |
| High Light: | Single Core MV power cable copper tape,Medium voltage cable XLPE insulation,Copper screened MV cable PVC |
||
Cable de alimentación de media tensión (MV) de un solo núcleo con pantalla de cinta de cobre CU/XLPE/CTS/PVC
APLICACIÓN
El cable de alimentación de media tensión (MV) de un solo núcleo con pantalla de cinta de cobre (CU/XLPE/CTS/PVC) está diseñado principalmente para la transmisión y distribución de energía en redes de media tensión, que suelen funcionar en el rango de 1 kV a 35 kV. Sus aplicaciones incluyen instalaciones subterráneas, entornos exteriores y sistemas de canalización de cables, donde se requiere un rendimiento fiable en condiciones difíciles.
CONSTRUCCIÓN
- Conductor: Cobre trenzado de clase 2
- Pantalla del conductor: Material semiconductor
- Aislamiento: XLPE (polietileno reticulado)
- Pantalla de aislamiento: Material semiconductor (adherido)
- Cinta semiconductora hinchable de bloqueo longitudinal de agua
- Pantalla: Hilos de cobre y cinta de cobre
- Cubierta exterior PVC
ESPECIFICACIÓN
8.7/15kV
|
Especificaciones mm² |
Diámetro del conductor |
Nominal espesor del aislamiento |
Diámetro exterior del aislamiento |
Espesor nominal de la cubierta |
Diámetro exterior aproximado del cable |
Peso aproximado del cable |
|
1×25 |
6.0 |
4.5 |
17.0 |
1.6 |
23.0 |
703 |
|
1×35 |
7.0 |
4.5 |
18.0 |
1.7 |
24.2 |
832 |
|
1×50 |
8.2 |
4.5 |
19.2 |
1.7 |
25.4 |
977 |
|
1×70 |
10.0 |
4.5 |
20.8 |
1.8 |
27.2 |
1228 |
|
1×95 |
11.6 |
4.5 |
22.6 |
1.8 |
29.0 |
1519 |
|
1×120 |
13.0 |
4.5 |
24.0 |
1.9 |
30.6 |
1799 |
|
1×150 |
14.4 |
4.5 |
25.4 |
1.9 |
32.0 |
2093 |
|
1×185 |
16.1 |
4.5 |
27.2 |
2.0 |
34.0 |
2485 |
|
1×240 |
18.4 |
4.5 |
29.4 |
2.1 |
36.4 |
3076 |
|
1×300 |
20.6 |
4.5 |
31.6 |
2.1 |
38.6 |
3693 |
|
1×400 |
23.4 |
4.5 |
34.4 |
2.2 |
41.6 |
4566 |
|
1×500 |
26.6 |
4.5 |
38.4 |
2.3 |
46.2 |
5749 |
|
1×630 |
30.0 |
4.5 |
41.8 |
2.4 |
49.8 |
7135 |
|
1×800 |
34.0 |
4.5 |
45.8 |
2.6 |
54.2 |
8912 |
CONTÁCTENOS PARA MÁS VOLTAJE
SOBRE NOSOTROS
APLICACIÓN
¿POR QUÉ ELEGIRNOS?
SOCIO
PREGUNTAS FRECUENTES
¿Cuál es el rango de voltaje del cable de alimentación de media tensión (MV) de un solo núcleo con pantalla de cinta de cobre (CU/XLPE/CTS/PVC)?
Funciona en el rango de 1 kV a 35 kV, adecuado para redes de energía de media tensión.
¿Dónde se instala normalmente este cable?
Diseñado para entornos subterráneos, exteriores y de canalización de cables, lo que garantiza la durabilidad en condiciones adversas.
¿Por qué se utiliza la pantalla de cinta de cobre (CTS) en este cable?
¿Es este cable adecuado para aplicaciones industriales?
Sí, se utiliza ampliamente en centrales eléctricas industriales, obras de construcción e infraestructuras comerciales debido a su fiabilidad.
¿Cómo afecta el diseño de un solo núcleo a la instalación?
Los cables de un solo núcleo son más fáciles de manejar, pero pueden requerir precauciones especiales para evitar interferencias magnéticas en ciertas configuraciones.
¿Se puede utilizar este cable en entornos de alta temperatura?
Sí, el aislamiento XLPE soporta altas temperaturas, lo que lo hace ideal para áreas con condiciones térmicas elevadas.
¿Qué mantenimiento se requiere para este cable?
Se recomiendan inspecciones visuales periódicas para detectar daños en la cubierta y pruebas eléctricas para garantizar un rendimiento continuo.
-
