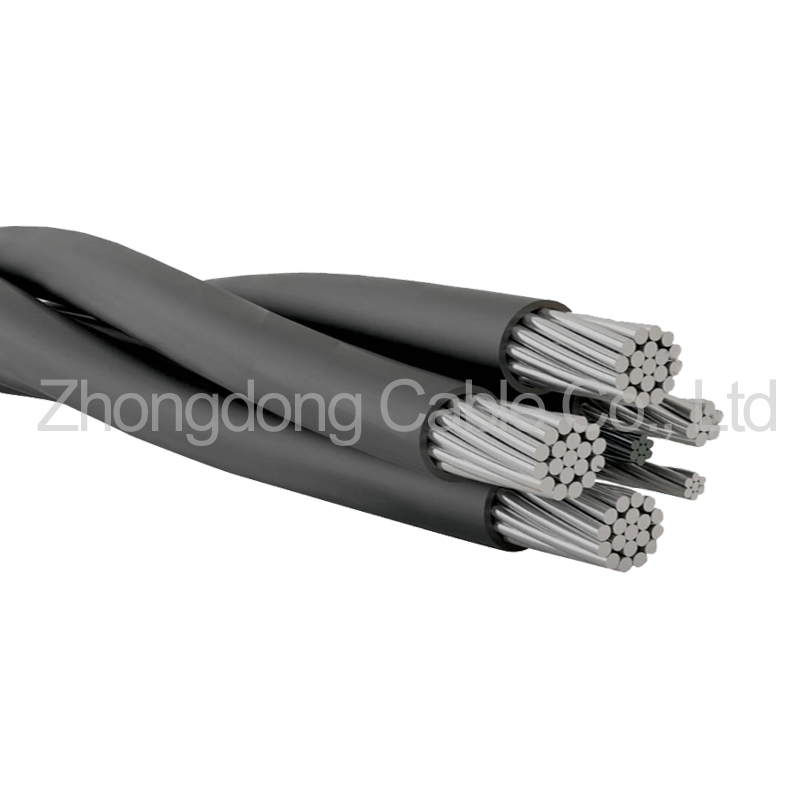

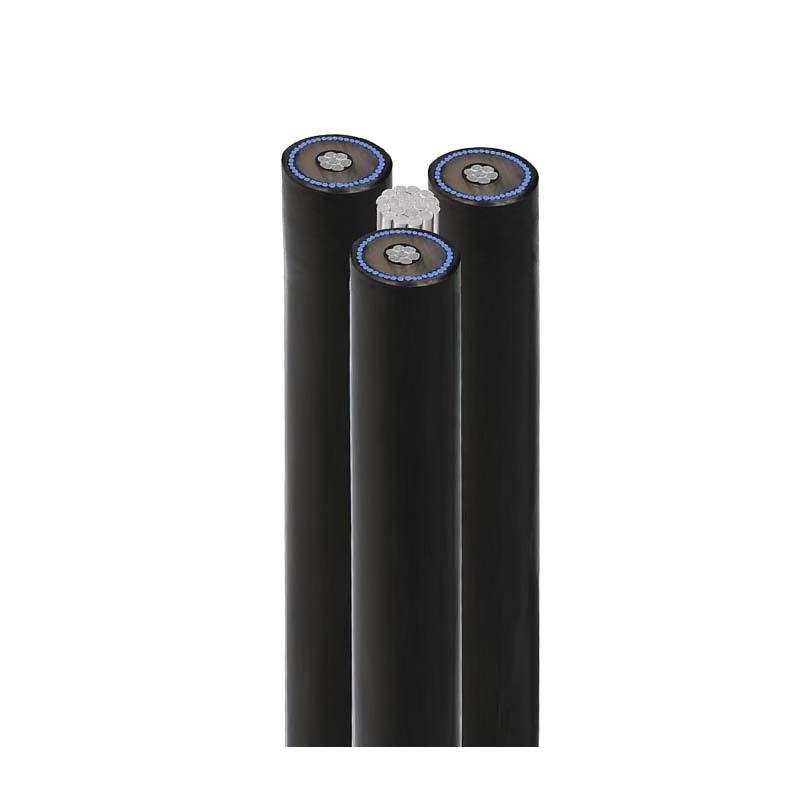

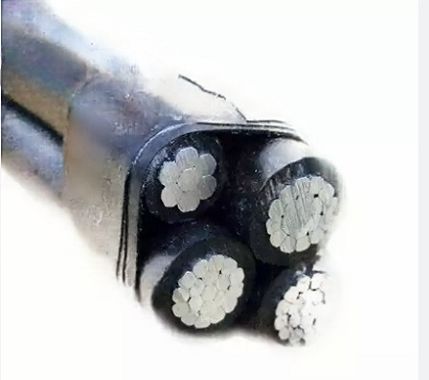

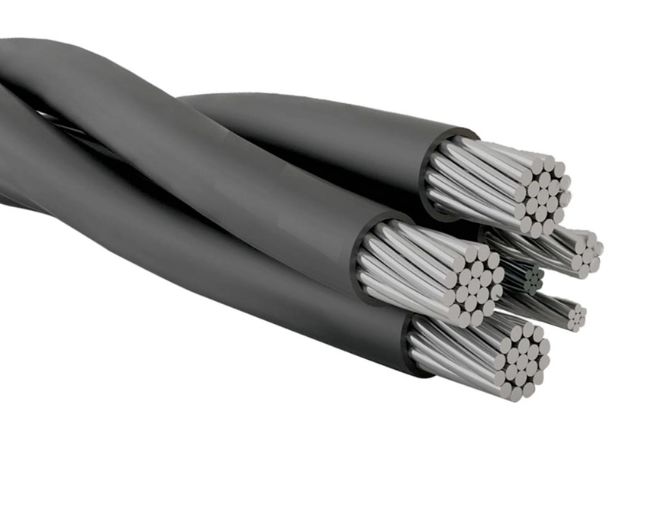

15/35kV AAC AAAC ACSR Εναέριο Δέσμιο Καλώδιο για Γραμμές Εναέριας Μεταφοράς
Βασικές Ιδιότητες
Τόπος καταγωγής:
Hebei, Κίνα
Επωνυμία:
Aerial Bundled Cable
Πιστοποίηση:
CCC,ISO,TUV,CE
Αριθμός μοντέλου:
αλφάβητο
Εμπορικά Ακίνητα
Ελάχιστη ποσότητα παραγγελίας:
Διαπραγματεύσιμος
Τιμή:
Διαπραγματεύσιμα
Όροι πληρωμής:
, L/c, t/t
Δυνατότητα Προμήθειας:
100 χιλιόμετρα/εβδομάδα
Προδιαγραφές
| Application: | Γραμμή διανομής εναέριας κυκλοφορίας | Cores Nos: | 1,2,3,4 ακόμα πολύ |
| Rated Voltage: | 15/35kv | Installation Degree: | -20 ℃ -90 ℃ |
| Neutral Messengers: | AAC, AAAC ή ACSR | Insulation: | PE/PVC |
| High Light: | 15/35kV AAC εναέριο δέσμιο καλώδιο,Καλώδιο εναέριας γραμμής AAAC,Καλώδιο ABC ACSR για γραμμές μεταφοράς ενέργειας |
||
Περιγραφή προϊόντων
AAC AAAC ACSR Αυτοεφοδιαστικό εναέριο καλώδιο ABC για υπερυψωμένη γραμμή ηλεκτρικής ενέργειας
Εφαρμογή
- Η AAC (All Aluminum Conductor) και η AAAC (All Aluminum Alloy Conductor) χρησιμοποιούνται ευρέως σε δίκτυα διανομής μεσαίας τάσης (π.χ.Οι αστικές υπερυψωτικές γραμμές (urban overhead lines) λόγω του ελαφρού βάρους και της αντοχής τους στη διάβρωση.
- Το ACSR (αλουμινίου αλουμινίου με ατσάλι) είναι ιδανικό για γραμμές μεταφοράς υψηλής τάσης (π.χ. 11kV-33kV) και παροχή ενέργειας μεγάλων αποστάσεων, χάρη στον ατσάλινο πυρήνα του για ενισχυμένη μηχανική αντοχή.
ΚΑΙΝΩΝΙΣΜΟΣ
- AAC/AAAC: Σκληροί ή ράβδοι αλουμινίου/συντήματος αλουμινίου (π.χ. 95mm2*3 + 70mm2*1 για ουδέτερη γραμμή)
- ACSR: Αλουμινένια νήματα τυλιγμένα γύρω από ατσάλινο πυρήνα (π.χ. 7/2,8mm ατσάλινος πυρήνας με 26/2,8mm στρώματα αλουμινίου)
- Καλώδιο ABC: Τρεις απομονωμένοι αγωγοί φάσης + ένας ουδέτερος αγωγός, συμπαγής συσκευασία με ανθεκτική στις καιρικές συνθήκες εξωτερική κάλυψη
ΚΥΡΙΣΤΙΚΑ χαρακτηριστικά
- Ελαφρύ & ανθεκτικό στη διάβρωση: Οι αγωγοί AAC/AAAC μειώνουν το βάρος κατά 30-50% σε σύγκριση με τον χαλκό, με ανώτερη αντοχή σε σκληρά περιβάλλοντα
- Υψηλή αντοχή στη τράβηξη: Ο ατσάλινος πυρήνας του ACSR επιτρέπει εγκαταστάσεις μεγάλης διάρκειας (π.χ. διέλευση ποταμών ή βουνών)
- Αυτοσυντηρούμενο σχεδιασμό: Τα καλώδια ABC ενσωματώνουν μονωμένους αγωγούς σε μια συγκεντρωτική δομή, απλοποιώντας την εγκατάσταση και μειώνοντας το κόστος
- Αντοχή σε θερμοκρασίες: Η μόνωση XLPE επιτρέπει τη λειτουργία σε εύρος από -40 °C έως 90 °C, κατάλληλη για ακραία κλίματα
Ειδικότητα
| Τμήμα ονομαστικό | Ονομαστικό πάχος μόνωσης | Μέγιστη διέλευση καλωδίων | τάση σπινθήρα εναλλασσόμενο ρεύμα | τάση σπινθήρα DC |
|---|---|---|---|---|
| mm2 | χμ | χμ | KV | KV |
| 10 | 1.14 | 389 | 10 | 16.5 |
| 16 | 1.14 | 453 | 10 | 16.5 |
| 25 | 1.14 | 530 | 12.5 | 21 |
| 35 | 1.14 | 601 | 15 | 24 |
| 50 | 1.52 | 742 | 15 | 24 |
| 70 | 1.52 | 843 | 15 | 24 |
| 95 | 1.52 | 950 | 15 | 24 |
| 120 | 2.03 | 1109 | 15 | 24 |
| 150 | 2.03 | 1210 | 15 | 24 |
| 185 | 2.03 | 1315 | 15 | 24 |
| 240 | 2.03 | 1464 | 17.5 | 30 |
Γενικές ερωτήσεις
1Ποιες είναι οι κύριες εφαρμογές των αγωγών AAC;
Τα καλώδια AAC είναι ιδανικά για αστική/αγροτική διανομή μεσαίας τάσης λόγω του ελαφρού βάρους και της αντοχής τους στη διάβρωση, τα οποία χρησιμοποιούνται συνήθως στον οδικό φωτισμό και στα προσωρινά δίκτυα ηλεκτρικής ενέργειας.
2Πώς διαφέρει η AAAC από την AAC στην απόδοση;
Το AAAC (Aluminum Alloy Conductor) προσφέρει υψηλότερη αντοχή στη τράβηξη (30% βελτίωση) και καλύτερη θερμική σταθερότητα σε σύγκριση με το καθαρό αλουμίνιο AAC, καθιστώντας το κατάλληλο για παράκτιες ή βιομηχανικές περιοχές.
3Γιατί προτιμάται η ACSR για τη μετάδοση υψηλής τάσης;
Η ατσάλινη ενίσχυση του πυρήνα του ACSR παρέχει μηχανική αντοχή για μεγάλες διαστάσεις (π.χ. σταυροδρόμια ποταμών) και μειώνει την υποχώρηση, κρίσιμη για τις εναέριες γραμμές 11kV-33kV.
4Τι καθιστά τα αυτοεξυπηρετούμενα αεροπορικά καλώδια οικονομικά αποδοτικά;
Αυτά τα καλώδια εξαλείφουν τα καλώδια υποστήριξης ενσωματώνοντας μονωμένους αγωγούς σε μια συγκροτημένη δομή, μειώνοντας το κόστος εγκατάστασης κατά 20-30%.
5Σε ποιο εύρος θερμοκρασιών αντέχουν οι αγωγοί AAC/AAAC;
Το πρότυπο AAC / AAAC λειτουργεί στους -40 °C έως 70 °C, ενώ οι μονωμένες με XLPE παραλλαγές (π.χ. ABC) υποστηρίζουν -40 °C έως 90 °C.
6Πώς προστατεύεται ο ατσάλινος πυρήνας της ACSR από τη διάβρωση;
Ο ατσάλινος πυρήνας είναι γαλβανισμένος και συχνά επικαλύπτεται με βερνίκι που αποθηκεύει την υγρασία στα σημεία σύνδεσης για να αποτρέψει τη σκουριά.
7Ποιος τύπος καλωδίου είναι ο καλύτερος για τα έργα ηλεκτροποίησης των αγροτικών περιοχών;
Το αυτοεξυπηρετούμενο ABC (π.χ. 3*70+1*50mm2) συνιστάται για συστήματα τριών φάσεων τεσσάρων καλωδίων λόγω της εύκολης εγκατάστασής του και της χαμηλής συντήρησης.
8Ποια είναι τα όρια μηχανικής πίεσης για τους αέρας αγωγούς;
Σε περίπτωση φόρτωσης με πάγο, η πίεση δεν πρέπει να υπερβαίνει το 60% της αντοχής σπάσματος σε σύντομο χρονικό διάστημα, επιτρέποντας ρυθμίσεις κλίσης εντός του ορίου του 10-15% της σχεδιαστικής πίεσης.
9Μπορεί η AAC/AAAC να χρησιμοποιηθεί σε βαριές βιομηχανικές ζώνες;
Ναι, αλλά το AAAC είναι προτιμώμενο για την ενισχυμένη χημική αντοχή του σε ρύπους σε βιομηχανικές περιοχές.
10Ποια πρότυπα διέπουν τις συνδέσεις αγωγών ACSR;
Οι σωλήνες σύνδεσης πρέπει να ευθυγραμμίζονται απόλυτα για να αποφεύγονται ανισορροπημένες δυνάμεις, ακολουθούμενη από την εφαρμογή αντιβρογχικής επικάλυψης.
