15/35kV AAC AAAC ACSR এয়ারহেল্ড পাওয়ার লাইনগুলির জন্য এয়ারলি ব্যাণ্ডেলযুক্ত ক্যাবল
মৌলিক বৈশিষ্ট্য
উৎপত্তি স্থান:
হেবেই ， চীন
ব্র্যান্ডের নাম:
Aerial Bundled Cable
সার্টিফিকেশন:
CCC,ISO,TUV,CE
মডেল নম্বর:
এবিসি
বাণিজ্যিক সম্পত্তি
ন্যূনতম অর্ডার পরিমাণ:
আলোচনা সাপেক্ষে
দাম:
আলোচনাযোগ্য
পেমেন্ট শর্তাবলী:
, এল/সি, টি/টি
সরবরাহ ক্ষমতা:
100 কিলোমিটার/সপ্তাহ
স্পেসিফিকেশন
| Application: | ওভারহেড বিতরণ লাইন | Cores Nos: | 1,2,3,4 আরও মাল্টিকোর |
| Rated Voltage: | 15/35 কেভি | Installation Degree: | -20 ℃ -90 ℃ ℃ |
| Neutral Messengers: | এএসি, এএএসি বা এসিএসআর | Insulation: | পিই/পিভিসি |
| High Light: | 15/35kV এএসি এন্টারনেট ব্যান্ডেল ক্যাবল,এএএসি এয়ারহেল্ড পাওয়ার লাইন ক্যাবল,এসিএসআর এবিসি ক্যাবল বিদ্যুৎ লাইনের জন্য |
||
পণ্যের বর্ণনা
এএসি এএসি এসিএসআর স্ব-সমর্থনকারী এয়ারলি বান্ডেলযুক্ত ক্যাবল এবিসি ক্যাবল ওভারহেড পাওয়ার লাইন জন্য
প্রয়োগ
- এএসি (সমস্ত অ্যালুমিনিয়াম কন্ডাক্টর) এবং এএএসি (সমস্ত অ্যালুমিনিয়াম খাদ কন্ডাক্টর) মাঝারি ভোল্টেজ বিতরণ নেটওয়ার্কগুলিতে ব্যাপকভাবে ব্যবহৃত হয় (যেমন গ্রামীণ বিদ্যুতায়ন,তাদের হালকা ওজন এবং জারা প্রতিরোধের কারণে শহুরে বায়ুবাহিত লাইন).
- এসিএসআর (অ্যালুমিনিয়াম কন্ডাক্টর স্টিল রিইনফোর্সড) উচ্চ-ভোল্টেজ ট্রান্সমিশন লাইনগুলির জন্য আদর্শ (যেমন, 11kV-33kV) এবং দীর্ঘ দূরত্বের শক্তি সরবরাহের জন্য, এর স্টিলের কোরকে উন্নত যান্ত্রিক শক্তির জন্য ধন্যবাদ।
নির্মাণ
- AAC/AAAC: সলিড বা স্ট্র্যাংড অ্যালুমিনিয়াম/অ্যালুমিনিয়াম খাদ কন্ডাক্টর (যেমন, নিরপেক্ষ লাইনের জন্য 95mm2*3 + 70mm2*1)
- এসিএসআরঃ একটি ইস্পাত কোরের চারপাশে আবৃত অ্যালুমিনিয়াম স্ট্র্যান্ড (উদাহরণস্বরূপ, 7/2.8mm ইস্পাত কোর 26/2.8mm অ্যালুমিনিয়াম স্তর সহ)

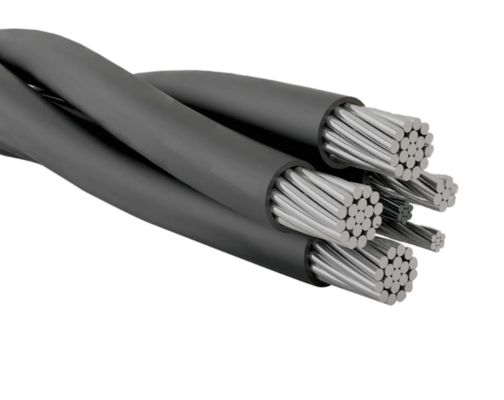

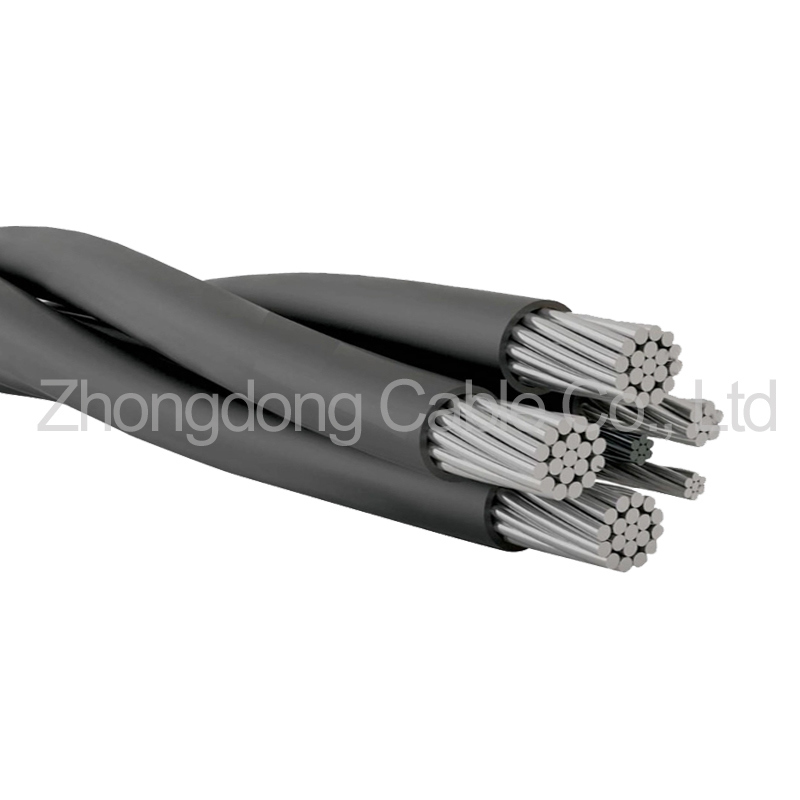

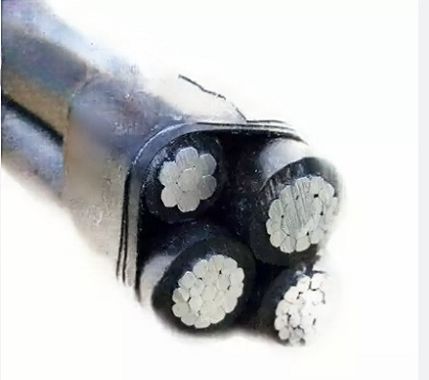

- এবিসি ক্যাবলঃ তিনটি বিচ্ছিন্ন ফেজ কন্ডাক্টর + একটি নিরপেক্ষ কন্ডাক্টর, একটি আবহাওয়া প্রতিরোধী বাইরের sheath সঙ্গে কম্প্যাক্টভাবে bundled
মূল বৈশিষ্ট্য
- হালকা ও জারা-প্রতিরোধীঃ AAC/AAAC কন্ডাক্টররা তামার তুলনায় ওজন 30-50% হ্রাস করে, কঠোর পরিবেশে উচ্চতর স্থায়িত্বের সাথে
- উচ্চ প্রসার্য শক্তিঃ ACSR এর ইস্পাত কোর দীর্ঘ স্প্যান ইনস্টলেশন (যেমন, নদী বা পর্বত অতিক্রম) সক্ষম
- স্বয়ংসমর্থন নকশাঃ এবিসি তারগুলি একত্রিত কাঠামোর মধ্যে বিচ্ছিন্ন কন্ডাক্টরগুলিকে একত্রিত করে, ইনস্টলেশনকে সহজ করে এবং ব্যয় হ্রাস করে
- তাপমাত্রা প্রতিরোধেরঃ এক্সএলপিই নিরোধক -40 ডিগ্রি সেলসিয়াস থেকে 90 ডিগ্রি সেলসিয়াস পরিসরে কাজ করার অনুমতি দেয়, চরম জলবায়ুর জন্য উপযুক্ত
স্পেসিফিকেশন
| বিভাগ নামমাত্র | নামমাত্র নিরোধক বেধ | সর্বাধিক ওয়্যারিং পাস | স্পার্ক ভোল্টেজ অল্টারনেটিং বর্তমান | স্পার্ক ভোল্টেজ ডিসি |
|---|---|---|---|---|
| মিমি2 | মিমি | মিমি | কেভি | কেভি |
| 10 | 1.14 | 389 | 10 | 16.5 |
| 16 | 1.14 | 453 | 10 | 16.5 |
| 25 | 1.14 | 530 | 12.5 | 21 |
| 35 | 1.14 | 601 | 15 | 24 |
| 50 | 1.52 | 742 | 15 | 24 |
| 70 | 1.52 | 843 | 15 | 24 |
| 95 | 1.52 | 950 | 15 | 24 |
| 120 | 2.03 | 1109 | 15 | 24 |
| 150 | 2.03 | 1210 | 15 | 24 |
| 185 | 2.03 | 1315 | 15 | 24 |
| 240 | 2.03 | 1464 | 17.5 | 30 |
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1. এএসি কন্ডাক্টরগুলির প্রাথমিক অ্যাপ্লিকেশনগুলি কী কী?
এএসি তারগুলি তাদের হালকা ওজন এবং জারা প্রতিরোধের কারণে মাঝারি ভোল্টেজ শহুরে / গ্রামীণ বিতরণের জন্য আদর্শ, সাধারণত রাস্তার আলো এবং অস্থায়ী বিদ্যুৎ গ্রিডে ব্যবহৃত হয়।
2. কর্মক্ষমতা অনুযায়ী এএএসি থেকে এএএসির পার্থক্য কী?
AAAC (অ্যালুমিনিয়াম অ্যালোয় কন্ডাক্টর) খাঁটি অ্যালুমিনিয়াম AAC এর তুলনায় উচ্চতর প্রসার্য শক্তি (30% উন্নতি) এবং ভাল তাপ স্থায়িত্ব সরবরাহ করে, এটি উপকূলীয় বা শিল্প এলাকায় উপযুক্ত করে তোলে।
3উচ্চ ভোল্টেজ ট্রান্সমিশনের জন্য কেন এসিএসআর পছন্দ করা হয়?
এসিএসআর এর ইস্পাত কোর রিইনফোর্সমেন্ট দীর্ঘ স্প্যানের জন্য যান্ত্রিক শক্তি প্রদান করে (যেমন, নদীর ক্রসিং) এবং 11kV-33kV এয়ারহেড লাইনের জন্য সমালোচনামূলক, sag হ্রাস করে।
4স্বয়ংসমর্থিত বায়ুবাহিত বাণ্ডেল ক্যাবলগুলিকে কী খরচ সাশ্রয়ী করে তোলে?
এই ক্যাবলগুলি একটি বান্ডিল কাঠামোর মধ্যে বিচ্ছিন্ন কন্ডাক্টরগুলিকে একীভূত করে সমর্থন তারগুলিকে বাদ দেয়, ইনস্টলেশন ব্যয় 20-30% হ্রাস করে।
5AAC/AAAC কন্ডাক্টর কোন তাপমাত্রা পরিসীমা সহ্য করতে পারে?
স্ট্যান্ডার্ড এএসি / এএএসি -40 °C থেকে 70 °C এ কাজ করে, যখন এক্সএলপিই-ইনসুলেটেড রূপগুলি (যেমন, এবিসি) -40 °C থেকে 90 °C সমর্থন করে।
6এসিএসআর এর ইস্পাত কোরটি কিভাবে জারা থেকে রক্ষা করা হয়?
স্টিলের কোরটি গ্যালভানাইজড হয় এবং প্রায়শই মরিচা প্রতিরোধের জন্য সংযোগের পয়েন্টগুলিতে আর্দ্রতা-প্রতিরোধী ভার্নিশ দিয়ে আবৃত হয়।
7গ্রামীণ বিদ্যুতায়ন প্রকল্পের জন্য কোন ক্যাবল প্রকারটি সবচেয়ে ভালো?
স্ব-সমর্থনকারী এবিসি (যেমন, 3 * 70 + 1 * 50 মিমি 2) এর সহজ ইনস্টলেশন এবং কম রক্ষণাবেক্ষণের কারণে তিন-ফেজ চার-ক্যার সিস্টেমের জন্য প্রস্তাবিত।
8. এয়ার কন্ডাক্টরদের জন্য যান্ত্রিক চাপের সীমা কি?
বরফ লোডের অধীনে, চাপটি স্বল্প সময়ের বিরতি শক্তির 60% অতিক্রম করতে পারে না, ডিজাইন চাপের 10-15% এর মধ্যে স্ল্যাগ সামঞ্জস্যের অনুমতি দেওয়া হয়।
9. AAC/AAAC ভারী শিল্প এলাকায় ব্যবহার করা যেতে পারে?
হ্যাঁ, কিন্তু এএএসিকে শিল্প এলাকায় দূষণকারীর বিরুদ্ধে এর উন্নত রাসায়নিক প্রতিরোধের জন্য পছন্দ করা হয়।
10এসিএসআর কন্ডাক্টর সংযোগগুলি কোন মানদণ্ড দ্বারা নিয়ন্ত্রিত হয়?
সংযোগকারী টিউবগুলি ভারসাম্যহীন শক্তি এড়াতে নিখুঁতভাবে সারিবদ্ধ করা উচিত, তারপরে ক্ষয় প্রতিরোধী লেপ প্রয়োগ করা উচিত।
