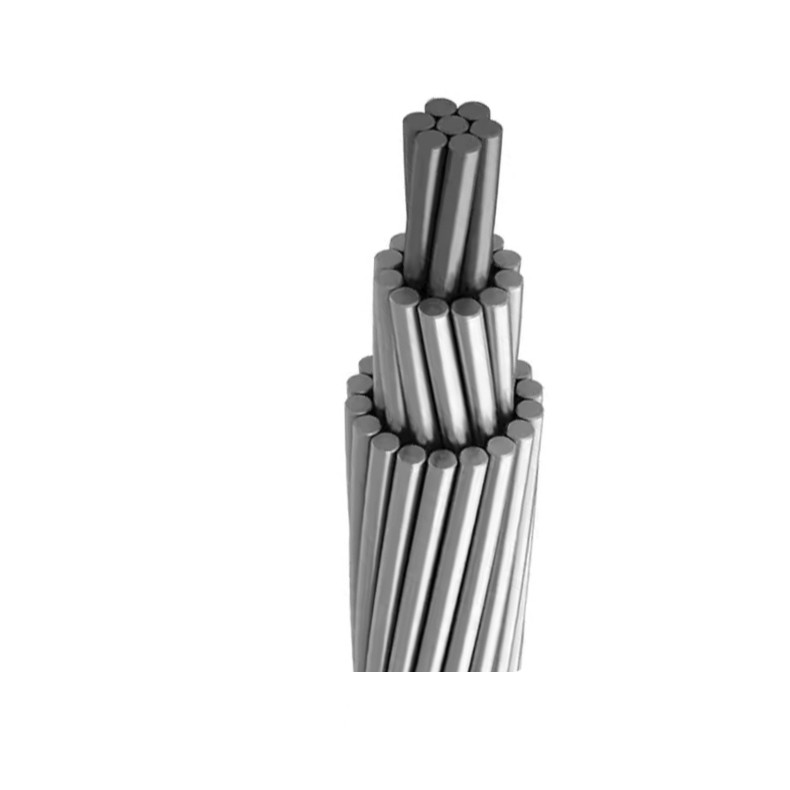

Yüksek Güçlü ACSR Alüminyum Çıplak İletkenli Çelik Tel Çekirdek
| Standard: | IEC61089 | Application: | havai |
| Insulation Material: | Çıplak | Conductor Material: | Alüminyum tel ve çelik tel |
| High Light: | ACSR Alüminyum Çıplak İletici,Yüksek Güçlü Alüminyum Çıplak İletici |
||
ACSR Alüminyum Çıplak İletici Çelik Tel Çekirdekleri Hava hattı için
Ürün Tanımı
ACSR (Aluminyum Conductor Steel Reinforced) elektrik şebekelerinde yaygın olarak kullanılan bir tür üst güç aktarım iletisidir.,Mükemmel iletkenlik ve korozyon direnci.
Yapısal
Dış Alüminyum Katmanları: Alüminyum, mükemmel iletkenlik sağlar ve hafiftir.
Merkezi Çelik Çekirdek: Yüksek dayanıklı bir veya daha fazla çelik iplik çekirdeği oluşturur ve iletkeni desteklemek ve gerilimi kaldırmak için mekanik güç sağlar.
Avantajlar
Yüksek Güç: Çelik çekirdek germe dayanıklılığını arttırır, bu da uzun uzamalar ve ağır yük uygulamalar için uygundur.
İyi İletişimlilik: Dış alüminyum iplikler yüksek elektrik iletkenliği sağlar.
Korozyona Direnci: Hem alüminyum hem de çelik korozyona direnci sağlar ve iletkenin ömrünü uzatır.
Maliyet etkinliği: Saf bakır iletkenlerle karşılaştırıldığında, ACSR, performansını korurken daha ekonomiktir.
ACSR GOST 839-80 uyarınca iletkenler
| # | Bölüm | Alüminyum parça | Çelik parça | Min. kırıcı güç | ||
|---|---|---|---|---|---|---|
| Kablo sayısı | Kablo çapı | Kablo sayısı | Kablo çapı | |||
| 1 | 16/2'lik.7 | 6 | 1.85 mm. | 1 | 1.85 mm. | 6220 N. |
| 2 | 25/4.2 | 6 | 2.30 mm. | 1 | 2.30 mm. | 9296 N. |
| 3 | 35/6.2 | 6 | 2.80 mm. | 1 | 2.80 mm. | 13,524 N. |
| 4 | 50/8.0 | 6 | 3.20 mm. | 1 | 3.20 mm. | 17112 N. |
| 5 | 70/11 | 6 | 3.80 mm. | 1 | 3.80 mm. | 24130 N. |
| 6 | 70/72 | 18 | 220 mm. | 19 | 2.20 mm. | 96862 N. |
| 7 | 95/16 | 6 | 4.50 mm. | 1 | 4.50 mm. | 33369 N. |
| 8 | 120/19 | 26 | 2.40 mm. | 7 | 1.85 mm. | 41521 N. |
| 9 | 120/27 | 30 | 2.20 mm. | 7 | 2.20 mm. | 49,465 N. |
| 10 | 150/19 | 24 | 2.80 mm. | 7 | 1.85 mm. | 46307 N. |
| 11 | 150/24 | 26 | 2.70 mm. | 7 | 2.10 mm. | 52279 N. |
| 12 | 150/34 | 30 | 2.50 mm. | 7 | 2.50 mm. | 62643 N. |
| 13 | 185/24 | 24 | 3.15 mm. | 7 | 2.10 mm. | 58,075 N. |
| 14 | 185/29 | 26 | 2.98 mm. | 7 | 2.30 mm. | 62,055 N. |
| 15 | 185/43 | 30 | 2.80 mm. | 7 | 2.80 mm. | 77767 N. |
| 16 | 205/27.0 | 24 | 3.30 mm. | 7 | 2.20 mm. | 63740 N. |
| 17 | 240/32 | 24 | 3.60 mm. | 7 | 2.40 mm. | 75,050 N. |
| 18 | 240/39 | 26 | 3.40 mm. | 7 | 2.65 mm. | 80,895 N. |
| 19 | 240/56 | 30 | 3.20 mm. | 7 | 3.20 mm. | 98253 N. |
| 20 | 300/39 | 24 | 4.00 mm. | 7 | 2.65 mm. | 90574 N. |
| 21 | 300/48 | 26 | 3.80 mm. | 7 | 2.95 mm. | 100623 N. |
| 22 | 300/204 | 54 | 2.65 mm. | 37 | 2.65 mm. | 284,579 N. |
| 23 | 330/43.0 | 54 | 2.80 mm. | 7 | 2.80 mm. | 103784 N. |
| 24 | 400/18 | 42 | 3.40 mm. | 7 | 1.85 mm. | 85600 N. |
| 25 | 400/51 | 54 | 3.05 mm. | 7 | 3.05 mm. | 120481 N. |
| 26 | 400/64 | 26 | 4.34 mm. | 7 | 3.40 mm. | 129183 N. |
| 27 | 400/93 | 30 | 4.15 mm. | 19 | 2.50 mm. | 173715 N. |
| 28 | 500/27 | 76 | 2.84 mm. | 7 | 2.20 mm. | 112188 N. |
| 29 | 500/64 | 54 | 3.40 mm. | 7 | 3.40 mm. | 148257 N. |
| 30 | 600/72 | 54 | 3.70 mm. | 19 | 2.20 mm. | 183,835 N. |
-
