CU XLPE STA PVC MV สายไฟใต้ดิน IEC มาตรฐาน 18/30kV สายไฟแรงกลาง
| Insulation Material: | เอ็กซ์แอลพีอี | Conductor Material: | อลูมิเนียม/ทองแดง |
| Sheath: | พีวีซี | Armour: | สวา |
| Standard: | มาตรฐานไออีซี | Type: | แรงดันไฟฟ้าปานกลาง |
| High Light: | สายไฟฟ้าใต้ดิน XLPE,สายไฟใต้ดิน IEC Standard MV,สายพีวีซี 30kV ความดันกลาง |
||

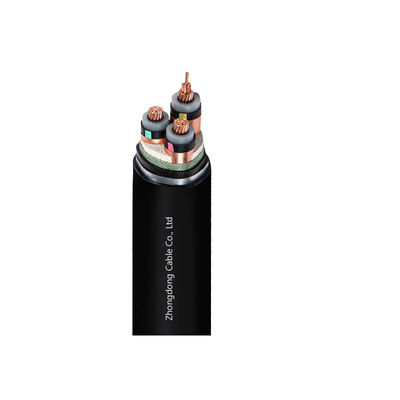

สายเคเบิลแรงดันปานกลาง CU/XLPE/SWA/PVC 18/30kV IEC Standard Underground Cable
การใช้งาน
สายเคเบิลเหมาะสำหรับการติดตั้งส่วนใหญ่ในสถานีจ่ายไฟ ภายในอาคารและในท่อร้อยสายไฟ กลางแจ้ง ใต้ดิน รวมถึงการติดตั้งบนรางสายไฟสำหรับอุตสาหกรรม สวิตช์บอร์ด และสถานีไฟฟ้า
โครงสร้าง
- ตัวนำ:คลาส 2 อะลูมิเนียม/ทองแดง กลม, ตีเกลียว
- ฉนวนตัวนำ:XLPE กึ่งนำไฟฟ้า (Cross-Linked Polyethylene)
- ฉนวน:XLPE (Cross-Linked Polyethylene)
- ฉนวนป้องกัน:XLPE กึ่งนำไฟฟ้า (Cross-Linked Polyethylene)
- ฉนวนโลหะ:ฉนวนลวดทองแดง
- เทปใช้เทปพลาสติกทับฉนวน
- สารเติมวัสดุพอลิเมอร์อัดขึ้นรูป
- เบดดิ้งPVC (Polyvinyl Chloride)
- เกราะ:STA (Galvanized Steel Tape Armoured)
- เปลือก:PVC (Polyvinyl Chloride) ชนิด ST2 อัดขึ้นรูป
พารามิเตอร์ผลิตภัณฑ์สำหรับสามแกน
|
ข้อมูลจำเพาะ |
เส้นผ่านศูนย์กลางภายนอก |
เส้นผ่านศูนย์กลางภายนอกโดยประมาณของสายเคเบิล |
น้ำหนักโดยประมาณของสายเคเบิล |
ค่าความต้านทานกระแสตรงสูงสุดของตัวนำที่ 20℃ |
||
|
mm2 |
มม. |
มม. |
กก./กม. |
Ω/กม. |
||
|
|
|
|
Cu |
Al |
Cu |
Al |
|
3×25 |
6 |
67.2 |
5274.6 |
4808.3 |
0.727 |
1.2 |
|
3×35 |
7 |
69.6 |
5854 |
5201.1 |
0.524 |
0.868 |
|
3×50 |
8.4 |
72.9 |
6640.8 |
5708.1 |
0.387 |
0.641 |
|
3×70 |
10 |
76.6 |
7532.4 |
6226.7 |
0.268 |
0.443 |
|
3×95 |
11.5 |
81.6 |
9513.2 |
7741 |
0.193 |
0.32 |
|
3×120 |
13 |
85.2 |
10655.6 |
8417.1 |
0.153 |
0.253 |
|
3×150 |
14.5 |
88.8 |
11940.4 |
9142.3 |
0.124 |
0.206 |
|
3×185 |
16.2 |
92.8 |
13416.5 |
9965.6 |
0.0991 |
0.164 |
|
3×240 |
18.4 |
97.9 |
15508.4 |
11031.5 |
0.0754 |
0.125 |
|
3×300 |
20.5 |
103 |
17793.4 |
12197.2 |
0.0601 |
0.1 |
|
3×400 |
23.5 |
110.2 |
21438 |
13976.5 |
0.047 |
0.0778 |
|
3×500 |
26.5 |
118.9 |
25252 |
16101 |
0.0366 |
0.0605 |
เกี่ยวกับเรา
การใช้งาน
พันธมิตรของเรา
แพ็คเกจ
คำถามที่พบบ่อย
1. "CU XLPE STA PVC" หมายถึงอะไร
ตัวนำทองแดง (CU), ฉนวน XLPE, เกราะเทปเหล็ก (STA) และเปลือก PVC
2. เป็นไปตามมาตรฐาน IEC ใด
IEC 60502-2 สำหรับสายเคเบิล MV
3. ใช้ที่ไหน
การจ่ายไฟใต้ดินในโครงข่ายเมือง โรงงานอุตสาหกรรม และโครงการพลังงานหมุนเวียน
4. เหมาะสำหรับสภาพแวดล้อมที่เปียกหรือไม่
ใช่ เปลือก PVC ทนทานต่อความชื้นและสารเคมี
5. สิ้นสุดอย่างไร
ด้วยอุปกรณ์เสริมระดับ MV (ต่อม, การสิ้นสุด, ข้อต่อ)
-
