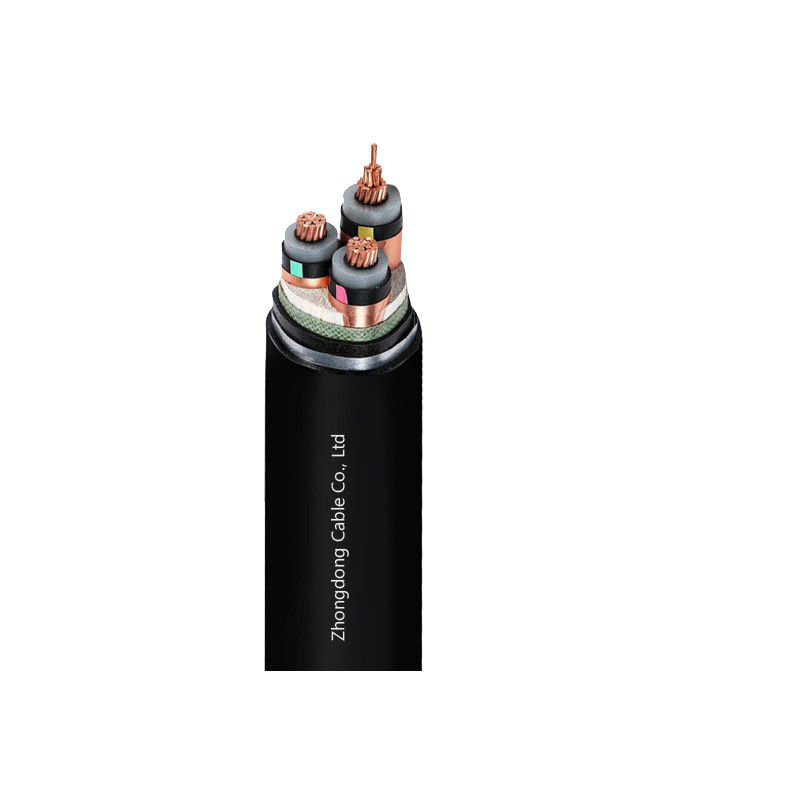

CU XLPE STA PVC MV cavo sotterraneo IEC standard 18/30kV cavo a media tensione
| Insulation Material: | XLPE | Conductor Material: | Alluminio/rame |
| Sheath: | PVC | Armour: | SWA |
| Standard: | Norma CEI | Type: | Media tensione |
| High Light: | XLPE Isolamento MV Cavo sotterraneo,Cable sotterraneo MV standard CEI,Cavi a media tensione in PVC da 30 kV |
||
Cable di media tensione CU/XLPE/SWA/PVC 18/30kV Cable sotterraneo standard IEC
Applicazione
I cavi sono adatti per l'installazione principalmente nelle stazioni di alimentazione elettrica, all'interno e nei condotti dei cavi, all'aperto, in sotterraneo, nonché per l'installazione su vassoi per cavi per l'industria,centrali e centrali elettriche
Edilizia
- Conduttore:Classe 2 Circolare in alluminio/rame
- Display del conduttore:Semiconduttore XLPE (polietilene incrociato)
- Isolamento:XLPE (polietilene incrociato)
- Schermato di isolamento:Semiconduttore XLPE (polietilene incrociato)
- - Schermo metallico:schermo di filo di rame
- NastroIl nastro di plastica viene applicato sullo schermo
- RiempitoreMateriale polimerico estruso
- Indumenti da lettoPVC (cloruro di polivinile)
- Armatura:STA (cinturato con nastro di acciaio galvanizzato)
- Guarnizione:PVC (cloruro di polivinile) estruso di tipo ST2
Parametri del prodotto per tre nuclei
|
Specificità |
Diametro esterno |
Diametro esterno approssimativo del cavo |
Peso approssimativo del cavo |
Max. resistenza a corrente continua del conduttore a 20°C |
||
|
mm2 |
mm |
mm |
kg/km |
Ω/km |
||
|
|
|
|
Cu |
Al |
Cu |
Al |
|
3×25 |
6 |
67.2 |
5274.6 |
4808.3 |
0.727 |
1.2 |
|
3x35 |
7 |
69.6 |
5854 |
5201.1 |
0.524 |
0.868 |
|
3×50 |
8.4 |
72.9 |
6640.8 |
5708.1 |
0.387 |
0.641 |
|
3×70 |
10 |
76.6 |
7532.4 |
6226.7 |
0.268 |
0.443 |
|
3×95 |
11.5 |
81.6 |
9513.2 |
7741 |
0.193 |
0.32 |
|
3×120 |
13 |
85.2 |
10655.6 |
8417.1 |
0.153 |
0.253 |
|
3×150 |
14.5 |
88.8 |
11940.4 |
9142.3 |
0.124 |
0.206 |
|
3×185 |
16.2 |
92.8 |
13416.5 |
9965.6 |
0.0991 |
0.164 |
|
3×240 |
18.4 |
97.9 |
15508.4 |
11031.5 |
0.0754 |
0.125 |
|
3×300 |
20.5 |
103 |
17793.4 |
12197.2 |
0.0601 |
0.1 |
|
3×400 |
23.5 |
110.2 |
21438 |
13976.5 |
0.047 |
0.0778 |
|
3×500 |
26.5 |
118.9 |
25252 |
16101 |
0.0366 |
0.0605 |
Di noi
Applicazione
Il nostro socio
Pacco
Domande frequenti
1Cosa significa "CU XLPE STA PVC"?
Conduttore in rame (CU), isolamento XLPE, armatura a nastro d'acciaio (STA) e guaina in PVC.
2- A quale standard della IEC è conforme?
IEC 60502-2 per i cavi MV.
3Dove viene usato?
Distribuzione sotterranea di energia nelle reti urbane, negli impianti industriali e nei progetti di energia rinnovabile.
4È adatto per ambienti umidi?
Sì, la guaina in PVC resiste all'umidità e ai prodotti chimici.
5Come si termina?
Con accessori con rating MV (glandule, terminazioni, articolazioni).
-
