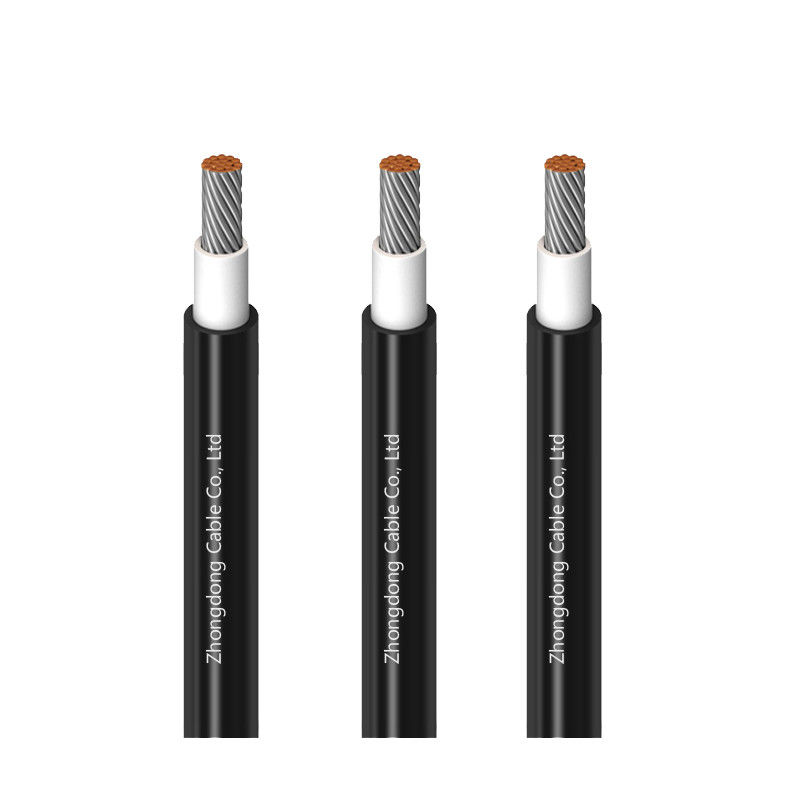

Cabos solares isolados XLPE Elétricos PV Painel solar Fios 1,5 mm 2,5 mm PV1-F
| Uv Resistance: | Sim | Insulation Material: | Polietileno Reticulado (XLPE) |
| Certifications: | TUV, UL, CE | Conductor Material: | Cobre estanhado |
| Halogen Free: | Sim | Application: | Sistemas de energia solar |
| High Light: | Cable solar isolado PV1-F XLPE,Fios de painéis solares 1 |
||
Cabos solares isolados XLPE Fios fotovoltaicos elétricos de 1,5 mm e 2,5 mm PV1-F
Aplicação
Os cabos solares são os cabos designados utilizados para instalações fotovoltaicas em telhados.São adequados para instalação fixa, móvel, pendurada e enterrada no solo em sistemas de construção cobertos, em interiores, exteriores ou em zonas de risco de explosão, na indústria e na agricultura.
Desempenho do cabo
Propriedades como resistência à humidade e ao calor, resistência a altas e baixas temperaturas, resistência a ácidos e álcalis,Resistência ao ozono, resistência aos raios UV, retardador de chamas, etc.
Descrição
- Voltagem nominal AC ((U0/U):0.6/1.0 kV
- Variação nominal de corrente contínua ((U0)):10,8 kV
- Radius mínimo de curvatura: Φ ?? 12 mm:3XD Φ > 12 mm:4XD
- Tensão máxima: Temperatura ambiente: -40°C ~ +90°C
- Temperatura de curto-circuito: 200°C/5 sec
Propriedades térmicas:
- Tensão máxima: temperatura ambiente: -40oC ~ +90oC
- Temperatura máxima no condutor: 120oC (20000h) de acordo com a norma IEC/EN 60216-1
- Temperatura de curto-circuito: 200oC/5 segundos
- Ensaio de resistência térmica: de acordo com a norma EN 60216-2 (índice de temperatura +120° C)
- Ensaio de pressão a alta temperatura: de acordo com a norma EN 60811-3-1
- Resistência à humidade e ao calor: de acordo com a EN 60068-2-78 com umidade de 85%
Especificações
|
Seção transversal ((mm2) |
Construção de condutores ((não/mm) |
Conductor Stranded OD.max ((mm)) |
OD do cabo. ((mm) |
Peso aproximado do cabo |
Resistência máxima às condições ((Ω/km,20°C) |
|
Um por um.5 |
48/0.20 |
1.58 |
4.8 |
35 |
13.7 |
|
Um por dois.5 |
77/0.20 |
2.02 |
5.2 |
47 |
8.21 |
|
1 × 4 |
56/0.285 |
2.46 |
5.7 |
64 |
5.09 |
|
1 × 6 |
84/0.285 |
3.01 |
6.3 |
86 |
3.39 |
|
1 × 10 |
77/0.40 |
4.1 |
7.2 |
128 |
1.95 |
|
1 × 16 |
7x17/0.40 |
5.5 |
8.9 |
196 |
1.24 |
|
1 × 25 |
7 x 27/0.40 |
6.7 |
10.7 |
299 |
0.795 |
|
1 × 35 |
7 x 38 x 0.40 |
8.2 |
12.4 |
407 |
0.565 |
|
1 × 50 |
19 x 20/0.40 |
10.0 |
14.6 |
571 |
0.393 |
|
1 × 70 |
19 x 28/0.40 |
11.6 |
16.4 |
773 |
0.277 |
|
1 × 95 |
19 x 38 x 0.40 |
13.5 |
18.5 |
1024 |
0.210 |
|
1 × 120 |
24x38/0.40 |
14.4 |
19.8 |
1266 |
0.164 |
|
1 × 150 |
30x38/0.40 |
16.2 |
22.2 |
1584 |
0.132 |
|
1×185 |
37x38/0.40 |
18.2 |
25.0 |
1967 |
0.108 |
|
1 × 240 |
48x38/0.40 |
20.6 |
27.8 |
2518 |
0.0817 |
-
