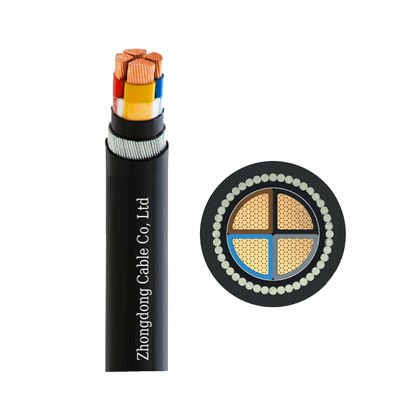

SWA fio de aço blindado cabo de baixa tensão condutor de cobre XLPE Insultado 0,6/1 KV
| Voltage: | 600 V, 1000 V | Standard: | IEC60502-1 |
| Feature: | LSZH | conductor: | Cobre ou Alumínio |
| Type: | XLPE isolado, revestimento de PVC, chapéu de PVC | Armour: | Fio de aço |
| High Light: | Cabos de baixa tensão blindados com arame de aço,1 KV cabo blindado de baixa tensão |
||
SWA fio de aço blindado cabo de baixa tensão condutor de cobre XLPE Insultado 0,6/1 KV
Aplicação
O cabo utiliza-se em redes de energia, aplicações subterrâneas, externas e interiores e para utilização em condutas de cabos.
Adequado para utilização em linhas de distribuição de energia com tensão nominal de 0,6/1KV.
Para colocação em poço, água subterrânea e grande diferença de nível, capaz de suportar pressão mecânica externa e força de tração moderada.
Construção
- Condutor:Condutor circular, sólido, compactado ou em forma de setor de cobre ou alumínio
- Isolamento:XLPE
- Enchimento: material não higroscópico
- Capa interna: PVC
- Blindagem: arame de aço
- Capas externas de PVC
Características
- Nivel de tensão: Uo/U:0.6/1kV Um:1.2 kV
- Temperatura máxima de funcionamento do condutor:+70°C
- Temperatura ambiente de funcionamento:-20°C~+45°C
- Temperatura de colocação do cabo:Não inferior a 0°C ((Quando a temperatura ambiente for inferior a 0°C, o cabo deve ser pré-aquecido.)
- Radius mínimo de curvatura:Núcleo único:15DMulti-núcleo:12D(D é o diâmetro externo real do cabo)
Especificações
|
Especificações |
Diâmetro externo do condutor |
Espessura nominal da bainha |
Diâmetro exterior aproximado do cabo |
Peso aproximado do cabo |
|
|
mm2 |
mm |
mm |
mm |
kg/km |
|
|
|
|
|
|
C.U. |
AL |
|
4X4 RE |
2.24 |
1.8 |
19.1 |
770 |
670 |
|
4X6 RE |
2.76 |
1.8 |
20.3 |
916 |
772 |
|
4X10 CC |
3.8 |
1.8 |
22.3 |
1148 |
895 |
|
4X16 CC |
4.8 |
1.8 |
24.5 |
1472 |
1070 |
|
4X25 CC |
6 |
1.8 |
27.5 |
1942 |
1317 |
|
4X35 CC |
7 |
1.8 |
29.5 |
2386 |
1521 |
|
4X50 SM |
8 |
1.9 |
32.9 |
3209 |
2036 |
|
4X70 SM |
9.5 |
2.1 |
36.7 |
4197 |
2502 |
|
4X95 SM |
11 |
2.3 |
40.5 |
5362 |
3016 |
|
4X120 SM |
12.4 |
2.4 |
45.3 |
6908 |
3940 |
|
4X150 SM |
13.8 |
2.6 |
50 |
8327 |
4683 |
|
4X185 SM |
15.4 |
2.7 |
54.2 |
10044 |
5466 |
|
4X240 SM |
17.5 |
2.9 |
60.4 |
12672 |
6666 |
|
4X300 SM |
19.6 |
3.1 |
65.7 |
15302 |
7795 |
Sobre nós
Projetos
Parceria
Porquê EUA?
Perguntas frequentes
- Não.Por que usar isolamento XLPE em vez de PVC?- Não.
XLPE (Cross-Linked Polyethylene) oferece maior estabilidade térmica (até 90°C), melhor resistência ao stress ambiental e maior duração do que o PVC.
- Não.Quais são os benefícios da blindagem de arame de aço (SWA)?- Não.
O SWA fornece proteção mecânica contra danos físicos, ataques de roedores e alta resistência à tração para ambientes subterrâneos ou adversos.
- Não.Este cabo é adequado para uso exterior ou subterrâneo?- Não.
Sim, o projeto SWA garante durabilidade em instalações externas e subterrâneas, resistindo à umidade e à pressão do solo.
- Não.Que material condutor é usado, e por quê?- Não.
Os condutores de cobre são padrão para alta condutividade, resistência à corrosão e confiabilidade na transmissão de energia.
- Não.Este cabo pode ser usado em ambientes industriais?- Não.
Absolutamente, é ideal para aplicações industriais devido à sua proteção de blindagem e capacidade de lidar com altos estresses mecânicos.
- Não.Quais são os elementos de segurança do projeto SWA?- Não.
A blindagem atua como uma camada de aterramento, aumentando a segurança elétrica, evitando interferências externas e correntes de falha.
