OEM 8.7-15KV cabo de tensão média XLPE isolado STA NA2XSY NA2XS2Y NA2XS(F) 2Y N2XSEY
| Voltage: | 8.7-15 kV | Insulation: | XLPE |
| Amour: | Fita de aço | Item No: | NA2XSY NA2XS2Y NA2XS(F)2Y N2XSEY |
| Conductor: | Cobre ou Alumínio | Screen: | Fita de cobre |
| High Light: | Cabos de média tensão XLPE isolados,Cabos de tensão média de 15 KV OEM,Cabo NA2XSY de tensão média |
||
8.7-15KV cabo de alimentação de tensão média XLPE isolado STA NA2XSY NA2XS2Y NA2XS(F) 2Y N2XSEY
Aplicação
Médiocabo de alimentação de tensão para aplicação estática no solo, dentro e fora de instalações, ao ar livre, em canais de cabo, na água,em condições em que os cabos não estejam expostos a tensões mecânicas e de tração mais elevadas..

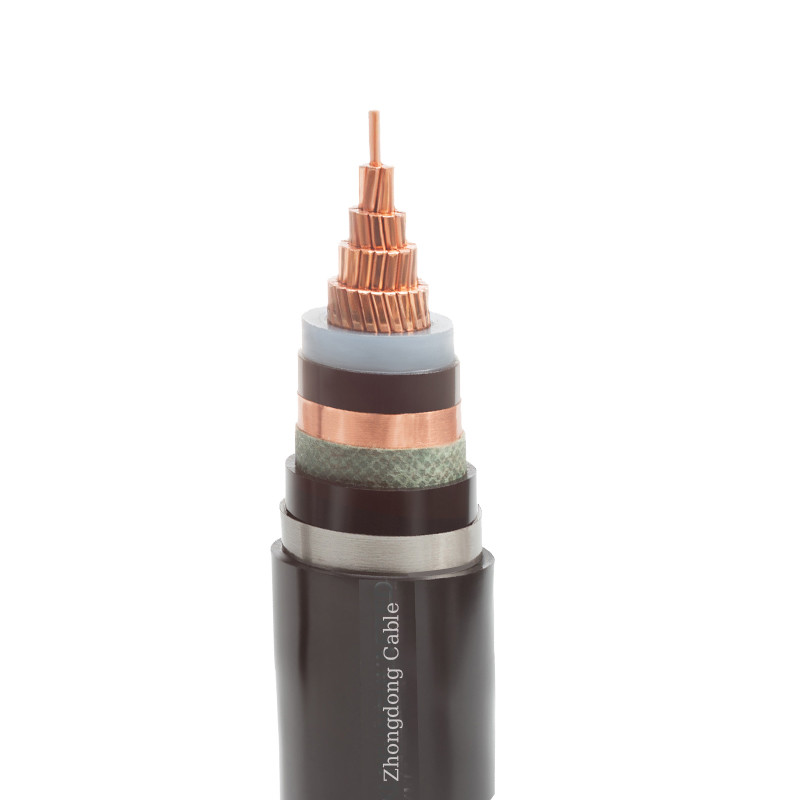

Construção
- Condutor: Cobre ou alumínio em filamentos circulares compactados
- Ecrã de condutor: composto semicondutor extrudido
- Isolamento: XLPE
- Ecrã de isolamento: composto semicondutor extrudido
- Ecrã metálico: fita de cobre
- fita adesiva: material não higroscópico
- Revestimento interno (camas): PVC
- Blindagem metálica: fita de aço galvanizado
Descrição
- Voltagem nominal:2 a 35kV
- Max..Temperatura do condutor.: não (90°C), curtocircuito não superior a 5 s (160°Cquando a área de secção for inferior a 300 mm2, 140°Cquando a área da secção for superior a 300 mm2)
- Min.. AbienteTempO cabo deve ser pré-aquecido se a temperatura ambiente for inferior a 0 °C.°C
- Minha.Radius de dobra:Cabo de núcleo único 20 ((d+D)±5%
- Cabo multi-núcleo 15 (((d+D)±5%
Especificações
|
Especificações |
Diâmetro exterior |
Diâmetro exterior aproximado do cabo |
Peso aproximado do cabo |
Resistência máxima de corrente contínua do condutor a 20 °C |
||
|
mm2 |
mm |
mm |
kg/km |
Ω/km |
||
|
|
|
|
Cu |
Al |
Cu |
Al |
|
1 × 25 |
6 |
25.4 |
999 |
846.75 |
0.727 |
1.2 |
|
1 × 35 |
7 |
26.4 |
1129.7 |
917.5 |
0.524 |
0.868 |
|
1 × 50 |
8.4 |
27.8 |
1313.3 |
1016.7 |
0.387 |
0.641 |
|
1 × 70 |
10 |
29.5 |
1578.4 |
1157 |
0.268 |
0.443 |
|
1 × 95 |
11.5 |
31.2 |
1870.2 |
1292.7 |
0.193 |
0.32 |
|
1 × 120 |
13 |
32.7 |
2173.4 |
1443 |
0.153 |
0.253 |
|
1 × 150 |
14.5 |
34.3 |
2510.8 |
1593.1 |
0.124 |
0.206 |
|
1×185 |
16.2 |
37.4 |
2919.5 |
1783.4 |
0.0991 |
0.164 |
|
1 × 240 |
18.4 |
39.8 |
3532.6 |
2053.1 |
0.0754 |
0.125 |
|
1 × 300 |
20.5 |
42.1 |
4172.8 |
2315.6 |
0.0601 |
0.1 |
|
1 × 400 |
23.5 |
45.5 |
5166.9 |
2744.7 |
0.047 |
0.0778 |
|
1 × 500 |
26.5 |
48.8 |
6296.3 |
3218.5 |
0.0366 |
0.0605 |
|
1 × 630 |
30 |
52.6 |
7631.1 |
3776.8 |
0.0283 |
0.0469 |
-
NProfessional factory and fast delivery, a pleasant cooperation
