35KV 1 Núcleo cabo de voltagem média XLPE isolado 1x185 1x300 MV cabo blindado
| Conductor Material: | Cobre | Insulation Material: | XLPE |
| Jacket: | Educação Física | Cores: | 1 núcleo |
| Screen: | Fio de cobre | Rated voltage: | 35 kV |
| High Light: | 1 Cabo de tensão média de núcleo,Cable blindado MV de 35 KV |
||
Cable de tensão média de núcleo único de 35 KV XLPE isolado 1x185 1x300

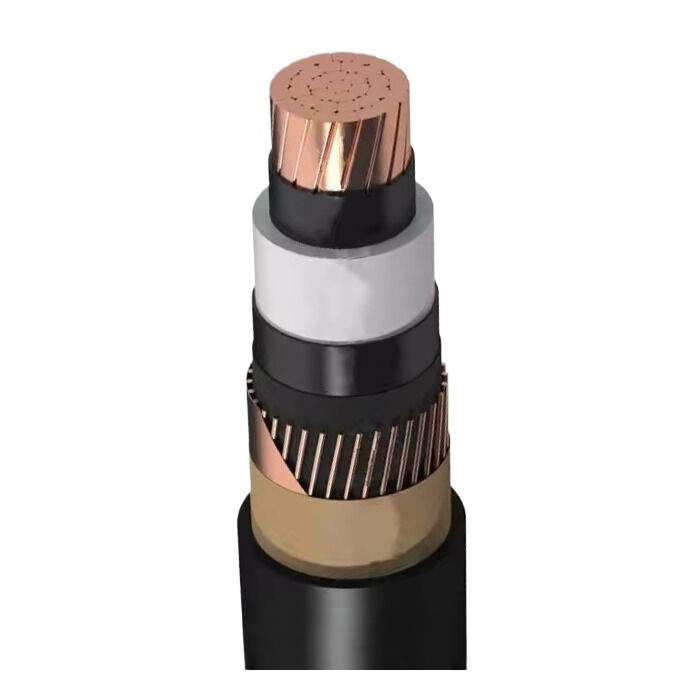

Construção
1.Condutor- de alumínio ou cobre com compressão circular.
2.CondutorTela - extrudida de PE transversal de peróxido condutor.
3.Isolamento - PE cruzado por peróxido.
4.Isolamento ecrã- extrudidos de PE de peróxido condutor.
5- Combinados.ecrã:
5.1 Uma camada de fitas de papel condutor ou fita de polímero condutor com uma espessura mínima de 0,2 mm.
5.2. Uma camada de fios de cobre com um diâmetro nominal de 0,7 a 2,0 mm, sobre a qual é aplicada numa hélice uma fita de cobre de espessura mínima de 0,1 mm. A largura mínima da fita é de 8 mm.
Aplicação
Os cabos de média tensão (MV), normalmente operando na faixa de tensão de 1 kV a 35 kV, são componentes essenciais dos sistemas modernos de distribuição de energia elétrica.São amplamente utilizados em várias indústrias e aplicações devido à sua capacidade de transmitir eficientemente energia elétrica a médias distâncias com perdas mínimas.
Especificações
| Quadro 1-6026/35 ((26/45) kV Cabo de alimentação de núcleo único XLPE isolado em PVC/PE revestido e cabo de alimentação blindado em fita de aço | |||||||||||
Número nominal - Não. seccional Área de condutor (mm2) |
Em geral Diâmetro de Contador (mm) |
Normal espessura de isolamento (mm) |
Cabos de alimentação não blindados |
Cabos de alimentação blindados |
|||||||
Normal espessura de Encosto (mm) |
Aproximadamente. Em geral Diâmetro (mm) |
Aproximadamente.Peso (kg/km) |
Espessura de aço fita (mm) |
Normal espessura de Encosto (mm) |
Aproximadamente. Em geral Diâmetro (mm) |
Aproximadamente.Peso (kg/km) |
|||||
| Cu | Al | Cu | Al | ||||||||
| 1x50 | 8.1 | 10.5 | 2.2 | 39 | 1768 | 1458 | 0.5 | 2.3 | 43 | 2636 | 2351 |
| 1x70 | 9.9 | 10.5 | 2.2 | 41 | 2050 | 1616 | 0.5 | 2.4 | 45 | 2961 | 2550 |
| 1x95 | 11.5 | 10.5 | 2.3 | 43 | 2388 | 1799 | 0.5 | 2.5 | 47 | 3344 | 2773 |
| 1x120 | 13.0 | 10.5 | 2.3 | 44 | 2689 | 1945 | 0.5 | 2.5 | 48 | 3689 | 2969 |
| 1x150 | 14.4 | 10.5 | 2.4 | 45 | 3065 | 2135 | 0.5 | 2.6 | 50 | 4040 | 3150 |
| 1x185 | 16.1 | 10.5 | 2.4 | 47 | 3483 | 2336 | 0.5 | 2.6 | 52 | 4476 | 3364 |
| 1x240 | 18.3 | 10.5 | 2.5 | 50 | 4123 | 2635 | 0.5 | 2.7 | 54 | 5245 | 3783 |
| 1x300 | 20.6 | 10.5 | 2.6 | 52 | 4818 | 2958 | 0.5 | 2.8 | 57 | 5976 | 4138 |
| 1x400 | 23.3 | 10.5 | 2.7 | 55 | 5947 | 3467 | 0.5 | 2.9 | 60 | 6976 | 4642 |
| 1x500 | 26.7 | 10.5 | 2.8 | 61 | 6949 | 3849 | 一 | - | - | - | - |
-
