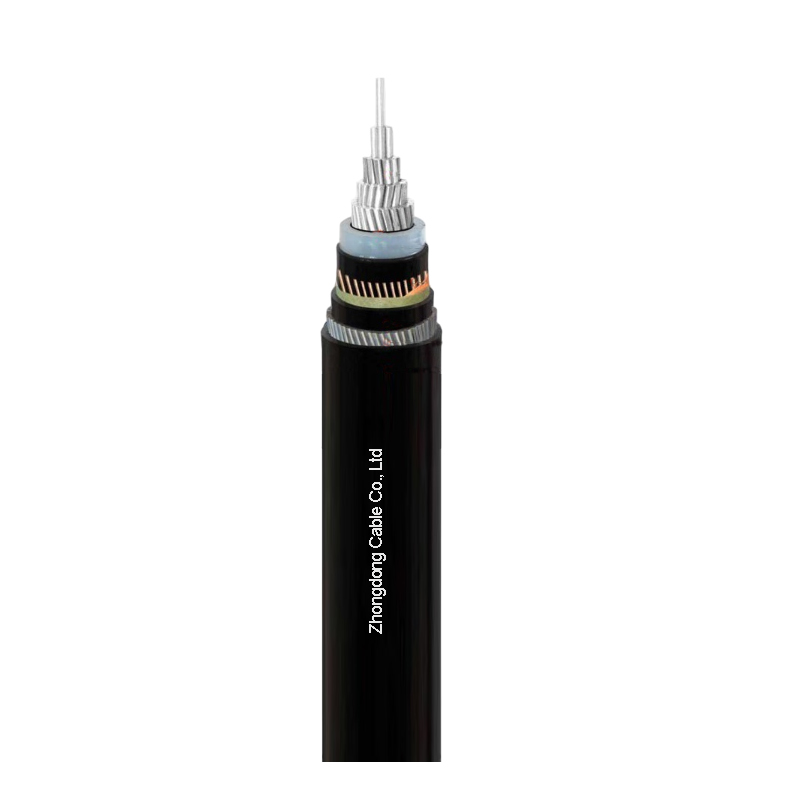

کابل برق هادی آلومینیومی تک رشته ای، کابل زیرزمینی ولتاژ متوسط برای مصارف الکتریکی
| Conductor: | 8000 آلیاژ آلومینیوم | Insulation: | پی وی سی |
| Voltage Rating: | 3.6kV-35kV | Outer Sheath Colour: | مشکی |
| Temperature: | ثابت -40 درجه سانتیگراد تا +80 درجه سانتیگراد | No of Core: | 1،3 |
| High Light: | کابل برق آلومینیومی تک هسته ای,کابل زیرزمینی ولتاژ متوسط,کابل الکتریکی از آلومینیوم |
||
کابل برق واحد هسته ای آلومینیومی کابل زیرزمینی ولتاژ متوسط برای استفاده الکتریکی
درخواست
کابل های برق واحد هسته ای آلومینیومی با ولتاژ متوسط (معمولاً 6kV 36kV) در سناریوهای زیر به طور گسترده ای استفاده می شوند.
- شبکه های توزیع برق
- تاسیسات صنعتی
- پروژه های زیربنایی
- انرژی های تجدید پذیر
ساخت و ساز
- راننده:لوله های گرد و فشرده
- سپر راننده:مواد محافظ نیمه رسانا (کمتر از 500mm2))نوار نیمه رسانا+مواد محافظ نیمه رسانا (500mm2و بالاتر)
- عایق بندی:پلی وینیل کلرید (PVC)
- سپر عایق:مواد محافظ نیمه هادی قابل پاک شدن
- لایه محافظ فلزی:نوار مسسیم مس ((35kV 500mm2بالا)
- پرکننده:پلی پروپیلن(PP) mايشfبيمارrاوپ
- نوار بسته بندی:بند های غیر هیگروسکوپی
- زره:نوار فولادی ((یک هسته)نوار گالوانیزه فولادی(3 هسته)
- پوشش بیرونی:90°C پلی وینیل کلرید (PVC)
"چارا"Cتروریستی
- درجه بندی ولتاژUo/U
- 3.6/6(7.2)kV,۶/۶(7.2)kV,6/10 ((12) kV,8.7/10(12kV)8.7/15 ((17.5) kV,12/20 ((24) کلوولت,18/30 ((36) کلوولت,۲۱/۳۵ ((۴۰.۵) کی ولتی,26/35 ((40.5) کیلوویت
- حداکثر دمای عملیاتی هادی:+90°C
- دمای محیط کار:-15°C~+55°C
- دمای قرار دادن کابل:حداقل 0°C ((وقتی دمای محیط زیر 0°C باشد، کابل باید از قبل گرم شود.)
- حداقل شعاع خم:واحد هسته ای 15Dسه هسته 12D
مشخصات
3.6/6kV CتواناSساختارPآرامترها
|
مشخصات |
قطر هادی |
ضخامت بیرونی عایق |
قطر بیرونی کابل |
وزن کابلی |
|
1×25 |
6.0±01 |
12.2 |
21.1 |
604 |
|
1×35 |
6.6±0.2 |
12.8 |
21.7 |
670 |
|
1×50 |
7.6±0.2 |
13.8 |
22.9 |
759 |
|
1×70 |
9.2±0.2 |
15.4 |
24.5 |
869 |
|
1×95 |
10.9±0.2 |
17.1 |
26.4 |
993 |
|
1×120 |
12.2±0.2 |
18.4 |
27.7 |
1110 |
|
1×150 |
13.6±0.2 |
19.8 |
29.2 |
1253 |
|
1×185 |
15.2±0.2 |
21.4 |
30.8 |
1412 |
|
1×240 |
17.4±0.2 |
23.8 |
33.4 |
1669 |
|
1×300 |
19.5±0.2 |
26.3 |
37.5 |
2306 |
|
1×400 |
22.0±02 |
29.2 |
40.6 |
2758 |
|
1×500 |
24.8±0.2 |
33.2 |
45.0 |
3296 |
|
1×630 |
28.2±0.2 |
366 |
48.7 |
3875 |
|
1×800 |
34.0±02 |
42.4 |
54.7 |
4663 |
6/6kV ((6/10kV)CتواناSساختارPآرامترها
|
مشخصات |
قطر هادی |
ضخامت بیرونی عایق |
قطر بیرونی کابل |
وزن کابلی |
|
1×25 |
6.0±01 |
15.6 |
23.1 |
687 |
|
1×35 |
6.6±0.2 |
16.2 |
23.7 |
756 |
|
1×50 |
7.6±0.2 |
17.2 |
24.9 |
849 |
|
1×70 |
9.2±0.2 |
18.8 |
26.5 |
963 |
|
1×95 |
10.9±0.2 |
20.5 |
28.3 |
1103 |
|
1×120 |
۱۲۲±۰2 |
21.8 |
29.6 |
1224 |
|
1×150 |
13.6±0.2 |
23.2 |
31.2 |
1371 |
|
1×185 |
152±0.2 |
24.8 |
328 |
1536 |
|
1×240 |
17.4±0.2 |
27.0 |
36.5 |
1788 |
|
1×300 |
19.5±0.2 |
29.1 |
38.7 |
2401 |
|
1×400 |
22.0±02 |
31.6 |
41.6 |
2845 |
|
1×500 |
24.8±0.2 |
35.2 |
45.4 |
3332 |
|
1×630 |
282±0.2 |
38.6 |
49.1 |
3913 |
|
1×800 |
34.0±02 |
44.4 |
55.1 |
4704 |
8.7/10kV ((8.7/15kV) CتواناSساختارPآرامترها
|
مشخصات |
قطر هادی |
ضخامت بیرونی عایق |
قطر بیرونی کابل |
وزن کابلی |
|
1×25 |
6.0±01 |
17.6 |
25.1 |
786 |
|
1×35 |
6.6±0.2 |
18.2 |
25.9 |
857 |
|
1×50 |
7.6±0.2 |
19.2 |
26.9 |
954 |
|
1×70 |
9.2±0.2 |
20.8 |
28.6 |
1085 |
|
1×95 |
10.9±0.2 |
22.5 |
30.3 |
1218 |
|
1×120 |
12.2±0.2 |
23.8 |
31.8 |
1356 |
|
1×150 |
13.6±0.2 |
25.2 |
332 |
1494 |
|
1×185 |
15.2±0.2 |
26.8 |
36.3 |
1679 |
|
1×240 |
17.4±0.2 |
29.0 |
38.6 |
2291 |
|
1×300 |
19.5±0.2 |
31.1 |
40.9 |
2581 |
|
1×400 |
22.0±02 |
33.6 |
43.8 |
3036 |
|
1×500 |
24.8±0.2 |
37.2 |
47.7 |
3558 |
|
1×630 |
28.2±0.2 |
40.6 |
51.3 |
4130 |
|
1×800 |
34.0±02 |
46.4 |
57.4 |
4968 |
با ما تماس بگیرید12/20kV 18/30kV21/ 35kV و26/35kV
گیاهان ما
درخواست
پروژه
بسته بندی
همکار
سوالات عمومی
سوال:درجه ولتاژ کابل های متوسط ولتاژ واحد هسته ای آلومینیوم چیست؟
A: معمولاً برای6kV 36kVمناسب برای شبکه های توزیع برق صنعتی و شهری
س: چرا هدایت کننده های آلیاژ آلومینیوم را به جای آلومینیوم خالص انتخاب می کنید؟
ج: آلیاژهای آلومینیومی (به عنوان مثال AAAC) ارائه می شودمقاومت کششی بالاترومقاومت بهتر در برابر خوردگی، کاهش خم شدن در خط هوا
کیوآیا می توان کابل های تک هسته ای را زیر زمین نصب کرد؟
بله، اما لازم استزره ی باند فولاد (STA)یاswa (دستکش سیم فولادی)برای حفاظت مکانیکی
سوال: چگونه می توان جریان های محرک را در کابل های MV تک هسته ای کاهش داد؟
استفادهارتباط متقابلیالوله های غیر مغناطیسیبرای جلوگیری از از دست دادن جریان گردشی
کیوآیا این کابل ها برای پروژه های انرژی تجدید پذیر مناسب هستند؟
ا. بله، به طور گسترده ای درمزارع بادی / خورشیدیبرای اتصال ژنراتورها به ایستگاه های فرعی
کیوچگونه اندازه هادی را مشخص کنیم (به عنوان مثال، 120mm2) ؟
ا. بر اساسجریان باروافت ولتاژمحاسبات: 120mm2 برای بارهای صنعتی معمول است
