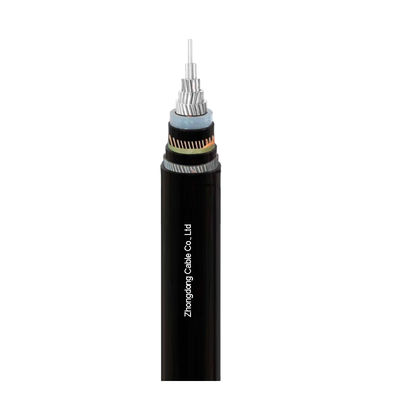

একক কোর অ্যালুমিনিয়াম কন্ডাক্টর পাওয়ার কেবল মাঝারি ভোল্টেজ আন্ডারগ্রাউন্ড কেবল বৈদ্যুতিক ব্যবহারের জন্য
| Conductor: | 8000 অ্যালুমিনিয়াম খাদ | Insulation: | পিভিসি |
| Voltage Rating: | 3.6 কেভি -35 কেভি | Outer Sheath Colour: | কালো |
| Temperature: | স্থির -40 ° C থেকে +80 ° C | No of Core: | 1,3 |
| High Light: | একক কোর অ্যালুমিনিয়াম পাওয়ার তারের,মধ্যম ভোল্টেজের ভূগর্ভস্থ তার,অ্যালুমিনিয়াম পরিবাহী বৈদ্যুতিক তার |
||
একক কোর অ্যালুমিনিয়াম কন্ডাক্টর পাওয়ার ক্যাবল মাঝারি ভোল্টেজ ভূগর্ভস্থ ক্যাবল বৈদ্যুতিক ব্যবহারের জন্য
প্রয়োগ
নিম্নলিখিত পরিস্থিতিতে মাঝারি ভোল্টেজ রেটিং (সাধারণত 6kV36kV) সহ একক কোর অ্যালুমিনিয়াম কন্ডাক্টর পাওয়ার ক্যাবলগুলি ব্যাপকভাবে ব্যবহৃত হয়
- বিদ্যুৎ বিতরণ নেটওয়ার্ক
- শিল্প স্থাপনা
- অবকাঠামো প্রকল্প
- পুনর্নবীকরণযোগ্য শক্তি
নির্মাণ
- কন্ডাক্টর:বৃত্তাকার কম্প্যাক্ট কন্ডাক্টর
- কন্ডাক্টর ঢালঃঅর্ধ-পরিবাহী সুরক্ষা উপাদান (৫০০ মিমি2 এর নিচে))অর্ধ-পরিবাহী টেপ+অর্ধ-পরিবাহী সুরক্ষা উপাদান (500মিমি2এবং উপরে)
- বিচ্ছিন্নতাঃপলিভিনাইল ক্লোরাইড (পিভিসি)
- আইসোলেশন শেল্ডঃপিলযোগ্য অর্ধপরিবাহী সুরক্ষা উপাদান
- ধাতব ঢাল স্তরঃতামার টেপকপার ওয়্যার ((৩৫ কেভি ৫০০ মিমি২)উপরে)
- ভরাটঃপলিপ্রোপিলিন(পিপি) mইশএফঅসুখrঅপ
- বাঁধন টেপ:নন-হাইগ্রোস্কোপিক স্ট্র্যাপ
- বর্মঃইস্পাত টেপ ((একক কোর)গ্যালভানাইজড স্টিলের টেপ(৩টি কোর)
- বাহ্যিক গহ্বর:90°C পলিভিনাইল ক্লোরাইড (পিভিসি)
চারাসিসন্ত্রাসবাদ
- ভোল্টেজ রেটিংইউ/ইউ
- 3.6/6(7.2)কেভি,৬/৬(7.2)কেভি,৬/১০ (১২) কেভি,8.7/10(12kV),8.7/15(17.5) কেভি,12/20 ((24) কেভি,১৮/৩০ ((৩৬) কেভি,২১/৩৫ ((৪০.৫) কেভি,২৬/৩৫ ((৪০.৫) কেভি
- কন্ডাক্টরের সর্বোচ্চ অপারেটিং তাপমাত্রা:+90°C
- অপারেটিং পরিবেষ্টিত তাপমাত্রা:-15°C~+55°C
- ক্যাবল স্থাপন তাপমাত্রা:ন্যূনতম ০°C ((যখন পরিবেষ্টিত তাপমাত্রা ০°C এর নিচে থাকে, তখন ক্যাবলটি প্রিহিট করা উচিত।)
- ন্যূনতম বাঁক ব্যাসার্ধঃএকক কোর 15Dথ্রি কোর ১২ডি
স্পেসিফিকেশন
3.6/6kV সিসক্ষমএসকাঠামোপিঅ্যারামেটার
|
স্পেসিফিকেশন |
কন্ডাক্টরের ব্যাসার্ধ |
আইসোলেশনের বাইরের বেধ |
ক্যাবলের বাইরের ব্যাসার্ধ |
ক্যাবলের আনুমানিক ওজন |
|
১x২৫ |
6.০±০1 |
12.2 |
21.1 |
604 |
|
১x৩৫ |
6.6±0.2 |
12.8 |
21.7 |
670 |
|
১x৫০ |
7.6±0.2 |
13.8 |
22.9 |
759 |
|
১x৭০ |
9.২±০।2 |
15.4 |
24.5 |
869 |
|
১x৯৫ |
10.9±0.2 |
17.1 |
26.4 |
993 |
|
১×১২০ |
12.২±০।2 |
18.4 |
27.7 |
1110 |
|
১×১৫০ |
13.6±0.2 |
19.8 |
29.2 |
1253 |
|
১×১৮৫ |
15.২±০।2 |
21.4 |
30.8 |
1412 |
|
১×২৪০ |
17.4±0.2 |
23.8 |
33.4 |
1669 |
|
১x৩00 |
19.5±0.2 |
26.3 |
37.5 |
2306 |
|
১×৪০০ |
22.০±০2 |
29.2 |
40.6 |
2758 |
|
১×৫০০ |
24.8±0.2 |
33.2 |
45.0 |
3296 |
|
১×৬৩০ |
28.২±০।2 |
366 |
48.7 |
3875 |
|
১x৮00 |
34.০±০2 |
42.4 |
54.7 |
4663 |
6/6kV ((6/10kV)সিসক্ষমএসকাঠামোপিঅ্যারামেটার
|
স্পেসিফিকেশন |
কন্ডাক্টরের ব্যাসার্ধ |
আইসোলেশনের বাইরের বেধ |
ক্যাবলের বাইরের ব্যাসার্ধ |
ক্যাবলের আনুমানিক ওজন |
|
১x২৫ |
6.০±০1 |
15.6 |
23.1 |
687 |
|
১x৩৫ |
6.6±0.2 |
16.2 |
23.7 |
756 |
|
১x৫০ |
7.6±0.2 |
17.2 |
24.9 |
849 |
|
১x৭০ |
9.২±০।2 |
18.8 |
26.5 |
963 |
|
১x৯৫ |
10.9±0.2 |
20.5 |
28.3 |
1103 |
|
১×১২০ |
১২২±০।2 |
21.8 |
29.6 |
1224 |
|
১×১৫০ |
13.6±0.2 |
23.2 |
31.2 |
1371 |
|
১×১৮৫ |
১৫২±০।2 |
24.8 |
328 |
1536 |
|
১×২৪০ |
17.4±0.2 |
27.0 |
36.5 |
1788 |
|
১×৩০০ |
19.5±0.2 |
29.1 |
38.7 |
2401 |
|
১×৪০০ |
22.০±০2 |
31.6 |
41.6 |
2845 |
|
১×৫০০ |
24.8±0.2 |
35.2 |
45.4 |
3332 |
|
১×৬৩০ |
২৮২±০।2 |
38.6 |
49.1 |
3913 |
|
১×৮০০ |
34.০±০2 |
44.4 |
55.1 |
4704 |
8.7/10kV ((8.7/15kV) সিসক্ষমএসকাঠামোপিঅ্যারামেটার
|
স্পেসিফিকেশন |
কন্ডাক্টরের ব্যাসার্ধ |
আইসোলেশনের বাইরের বেধ |
ক্যাবলের বাইরের ব্যাসার্ধ |
ক্যাবলের আনুমানিক ওজন |
|
১x২৫ |
6.০±০1 |
17.6 |
25.1 |
786 |
|
১x৩৫ |
6.6±0.2 |
18.2 |
25.9 |
857 |
|
১x৫০ |
7.6±0.2 |
19.2 |
26.9 |
954 |
|
১x৭০ |
9.২±০।2 |
20.8 |
28.6 |
1085 |
|
১x৯৫ |
10.9±0.2 |
22.5 |
30.3 |
1218 |
|
১×১২০ |
12.২±০।2 |
23.8 |
31.8 |
1356 |
|
১×১৫০ |
13.6±0.2 |
25.2 |
332 |
1494 |
|
১×১৮৫ |
15.২±০।2 |
26.8 |
36.3 |
1679 |
|
১×২৪০ |
17.4±0.2 |
29.0 |
38.6 |
2291 |
|
১×৩০০ |
19.5±0.2 |
31.1 |
40.9 |
2581 |
|
১×৪০০ |
22.০±০2 |
33.6 |
43.8 |
3036 |
|
১×৫০০ |
24.8±0.2 |
37.2 |
47.7 |
3558 |
|
১×৬৩০ |
28.২±০।2 |
40.6 |
51.3 |
4130 |
|
১×৮০০ |
34.০±০2 |
46.4 |
57.4 |
4968 |
যোগাযোগ করুন১২/২০ কেভি ১৮/৩০ কিলোভোল্ট21/ 35kV এবং২৬/৩৫ কিলোভোল্ট
আমাদের উদ্ভিদ
প্রয়োগ
প্রকল্প
প্যাকেজ
পার্টনার
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্নঃএকক কোর অ্যালুমিনিয়াম খাদ মাঝারি ভোল্টেজ তারের ভোল্টেজ নাম কি?
A: সাধারণত ৬ কিলোভোল্ট ৩৬ কিলোভোল্ট, শিল্প ও শহুরে বিদ্যুৎ বিতরণ নেটওয়ার্কের জন্য উপযুক্ত
প্রশ্ন: কেন খাঁটি অ্যালুমিনিয়ামের পরিবর্তে অ্যালুমিনিয়াম খাদের কন্ডাক্টর বেছে নেবেন?
উঃ অ্যালুমিনিয়াম খাদ (যেমন, এএএসি) উচ্চতর প্রসার্য শক্তিএবং ভাল জারা প্রতিরোধের, এয়ারহেড লাইনে স্ল্যাগিং কমাতে
কিউ ।একক কোর ক্যাবল ভূগর্ভস্থ ইনস্টল করা যেতে পারে?
উঃ হ্যাঁ, কিন্তু প্রয়োজন।ইস্পাত টেপ বর্মার (এসটিএ)অথবা SWA (স্টিলের তারের বর্ম)যান্ত্রিক সুরক্ষার জন্য
প্রশ্ন. একক কোর এমভি ক্যাবলে প্ররোচিত স্রোত কীভাবে প্রশমিত করা যায়?
A. ব্যবহার ক্রস-বন্ডিংঅথবা নন-ম্যাগনেটিক পাইপিংএড্ডি বর্তমানের ক্ষতি রোধ করতে
কিউ ।এই তারগুলি কি পুনর্নবীকরণযোগ্য শক্তির প্রকল্পের জন্য উপযুক্ত?
উঃ হ্যাঁ, এটি ব্যাপকভাবে ব্যবহৃত হয়।বায়ু/সৌরজল খামারজেনারেটর ও সাবস্টেশন সংযোগের জন্য
কিউ ।কন্ডাক্টরের আকার (যেমন, 120mm2) কিভাবে নির্দিষ্ট করা যায়?
এ. ভিত্তি করেলোড বর্তমানএবং ভোল্টেজ ড্রপহিসাব; শিল্প লোডের জন্য 120mm2 সাধারণ
