| دامنه کاربرد: | انتقال بالای سر ، زمین سربار | مواد: | آلومینیوم |
|---|---|---|---|
| بسته بندی درام: | درام چوبی فولادی | نام محصول: | AAC/AAAC/ACSR/ACSS/ACCC |
| در هر طبل: | طبق درخواست | ولتاژ: | حداکثر 110 کیلو ولت |
| برجسته کردن: | 100mm2 AAAC هادی برهنه,لوله های فلزی برهنه برای انتقال قدرت,Power Transmission Bare Overhead Conductors |
||

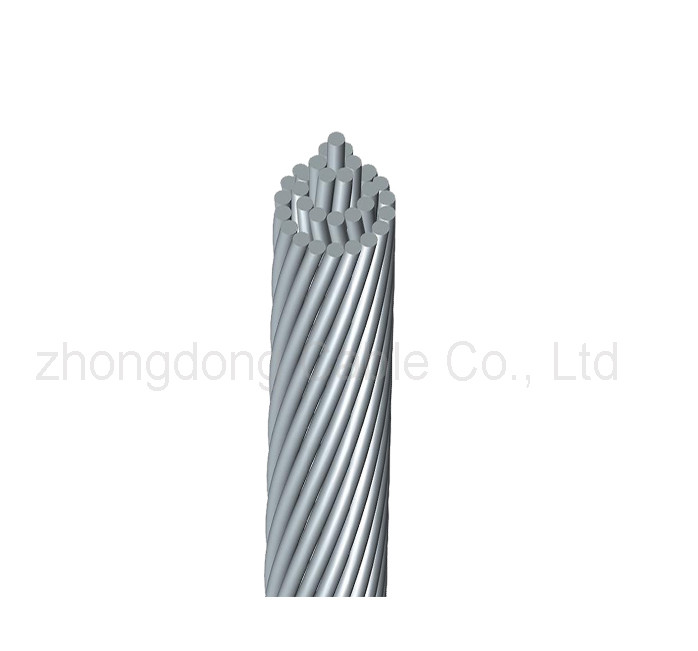

کابل هادی برهنه AAAC با سیم تابیده 100mm2 برای انتقال نیرو
کاربرد
سیم تابیده با چرخاندن سیم تک رشته به دور محور سیم تابیده با سرعت زاویه ای برابر و حرکت دادن سیم تابیده به جلو با سرعت یکنواخت محقق می شود. برای مواقعی که فرکانس کاری بالا است و تلفات اثر پوستی و اثر مجاورت سیم تک رشته ای بیش از حد زیاد است، مناسب است. استفاده از سیم رشته ای می تواند دمای کار را کاهش دهد، در مقایسه با سطح مقطع یکسان سیم تک رشته ای، سیم رشته ای دارای مکانیکی و انعطاف پذیری بالاتری است.
![]()
![]()
![]()
ساخت و ساز
| نام کد | مورد | کاربرد |
| AAC | هادی تمام آلومینیومی | عمدتاً برای انتقال نیروی هوایی و توزیع اولیه و ثانویه |
| AAAC | هادی آلیاژ آلومینیومی | |
| ACSR | هادی آلومینیومی تقویت شده با فولاد | به عنوان کابل انتقال هوایی برهنه و به عنوان کابل توزیع اولیه و ثانویه استفاده می شود. ACSR/AACSR/TACSR بهینه را ارائه می دهد |
توضیحات
|
مساحت اسمی
|
رشته/سیم
قطر. |
قطر کلی
|
وزن
|
بار شکست
|
مقاومت DC در 20 درجه سانتیگراد
|
رتبه جریان
|
|
|
آلومینیوم
|
فولاد
|
||||||
|
MM2
|
NO./MM
|
NO./MM
|
MM
|
KG/KM
|
kN
|
Ω/km
|
A
|
|
25
|
6/2.36
|
1/2.36
|
7.08
|
72.1
|
9.61
|
1.093
|
126
|
|
50
|
6/3.35
|
1/3.35
|
10.05
|
214.1
|
18.35
|
0.5426
|
185
|
|
100
|
6/4.72
|
1/4.72
|
14.15
|
394.7
|
32.70
|
0.2733
|
278
|
|
150
|
30/2.59
|
7/2.59
|
18.13
|
725.9
|
69.20
|
0.1828
|
355
|
|
150
|
18/3.35
|
1/3.35
|
16.75
|
507.4
|
35.70
|
0.1815
|
349
|
|
175
|
30/2.79
|
7/2.79
|
19.53
|
842.4
|
79.80
|
0.1576
|
386
|
