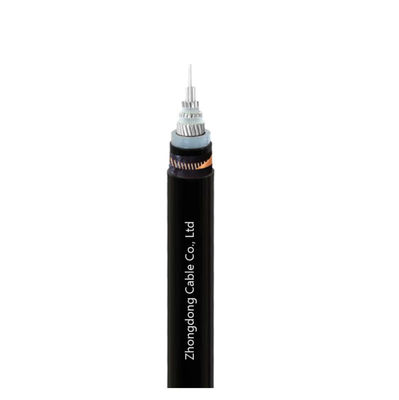

کابل ولتاژ پایین واحد هسته 0.6/1kV کابل عایق PVC
| Voltage: | 0.6/1kV | Insulation: | XLPE |
| Jacket: | پی وی سی | Feature: | LSZH |
| Screen: | سیم مسی | Application: | زیرزمینی ، سربار ، سرپوشیده ، معدن و توزیع برق و غیره |
| High Light: | کابل عایق کم ولتاژ PVC,کابل ولتاژ پایین از سیم مس,کابل ولتاژ پایین تک هسته |
||
کابل ولتاژ پایین واحد هسته 0.6/1kV کابل عایق PVC
درخواست
کابل های ولتاژ پایین محافظ مس به طور گسترده ای در محیط هایی که نیاز به انتقال قدرت قابل اعتماد با حفاظت از تداخل الکترومغناطیسی (EMI) دارند استفاده می شود
ساخت و ساز
- هادی: دایره ای، جامد، فشرده شده یا قطبی به شکل مس یا آلومینیوم
- عایق بندی:XLPE
- مواد پرکننده: مواد غیر هیگروسکوپی
- صفحه نمایش: سیم مس
- نوار باند:: مواد غیر هیگروسکوپی
- پوشش PVC
ویژگی ها
- ولتاژ آزمون: 3.5kV 5 دقیقه بدون شکستگی
- دمای محیط برای نصب: ≥0°C.
- حداکثر دمای هادی در حالت کار عادی:≤90°C.
- حداکثر دمای کار کنترلر در صورت کوتاه شدن کابل ((5s حداکثر مدت): 250°C.
- حداقل شعاع خم پذیری مجاز:
- کابل بدون زره: 20 x OD
- کابل بدون زره چند هسته ای: 15 x OD
- کابل تک زره ای: 5 x OD
- کابل زره ای چند هسته ای: 12 × OD
- توجه: OD=قطر کلی کابل
مشخصات
|
مساحت بخش اسمی |
قطر کل |
وزن کابلی |
حداکثر مقاومت DC هادی |
||
|
mm2 |
mm |
در کیلوگرم |
Ω/km |
||
|
|
|
ک |
ال |
20°C ک |
20°C ال |
|
1 × 1.5 RE |
5.8 |
49.3 |
️ |
12.1 |
️ |
|
1×2.5 RE |
6.2 |
62.2 |
46.6 |
7.41 |
12.1 |
|
1×4 RE |
7.1 |
86.4 |
61.6 |
4.61 |
7.41 |
|
1×6 RE |
7.6 |
109.8 |
72.6 |
3.08 |
4.61 |
|
1 × 10 CC |
8.6 |
156.7 |
94.8 |
1.83 |
3.08 |
|
1 × 16 CC |
9.6 |
221 |
122 |
1.15 |
1.91 |
|
1 × 25 CC |
11.2 |
324.1 |
169.4 |
0.727 |
1.2 |
|
1 × 35 CC |
12.2 |
426.8 |
210.2 |
0.524 |
0.868 |
|
1×50 CC |
14 |
586 |
276.6 |
0.387 |
0.641 |
|
1×70 CC |
15.7 |
787.5 |
354.4 |
0.268 |
0.443 |
|
1 × 95 CC |
17.7 |
1050.5 |
462.7 |
0.193 |
0.32 |
|
1×120 CC |
19.3 |
1298.2 |
555.7 |
0.153 |
0.253 |
|
1 × 150 CC |
21.3 |
1611.6 |
683.6 |
0.124 |
0.206 |
|
1×185 CC |
23.6 |
1977.4 |
832.8 |
0.0991 |
0.164 |
|
1×240 CC |
26.4 |
2537.7 |
1052.9 |
0.0754 |
0.125 |
|
1×300 CC |
29.1 |
3146.2 |
1290.1 |
0.0601 |
0.1 |
|
1 × 400 CC |
32.7 |
4140.8 |
1666 |
0.047 |
0.0778 |
|
1 × 500 CC |
36.3 |
5142.2 |
2048.7 |
0.0366 |
0.0605 |
|
1×630 CC |
40 |
6395.4 |
2497.6 |
0.0283 |
0.0469 |
