6.35/11kV & 12.7/22kV ABC Tanpa Pelindung - Kabel Terpilin Udara ke AS NZS 3599.1 AL/XLPE/HDPE

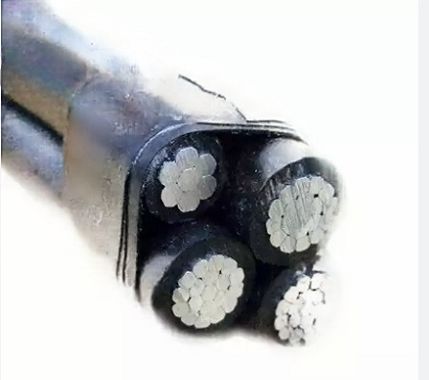

6.35/11kV & 12.7/22kV Non Screened ABC –Aerial Bundled Cables to AS NZS 3599.1 AL/XLPE/HDPE
6.35/11kV & 12.7/22kV Non Screened ABC –Aerial Bundled Cables to AS NZS 3599.1 AL/XLPE/HDPE

Gambar besar :  6.35/11kV & 12.7/22kV ABC Tanpa Pelindung - Kabel Terpilin Udara ke AS NZS 3599.1 AL/XLPE/HDPE

Detail produk:
Tempat asal: Hebei, Cina
Nama merek: Zhongdong
Sertifikasi: CCC,ISO,TUV,CE
Nomor model: ABC
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: Bisa dinegosiasikan
Harga: dapat dinegosiasikan
Kemasan rincian: Drum Kayu / Drum Baja
Waktu pengiriman: 7-30 hari berdasarkan qty yang berbeda
Syarat-syarat pembayaran: , L/c, t/t
Menyediakan kemampuan: 100 km/minggu
Kontak

6.35/11kV & 12.7/22kV ABC Tanpa Pelindung - Kabel Terpilin Udara ke AS NZS 3599.1 AL/XLPE/HDPE

Deskripsi
Aplikasi: Jalur distribusi overhead Core No.: 1,2,3,4 lebih multicore
Tegangan Dinilai: 0,6/1 kV Gelar Instalasi: -20 ℃ -90 ℃
Utusan netral: AAC atau ACSR Isolasi: XLPE/PE/PVC

6.35/11kV & 12.7/22kV ABC Non-Screened – Kabel Bundel Udara ke AS NZS 3599.1 AL/XLPE/HDPE



Aplikasi

  • Distribusi Primer/Sekunder: Ideal untuk elektrifikasi perkotaan/pedesaan dengan peningkatan keselamatan (mengurangi risiko pemadaman).
  • Transmisi Telanjang: Digunakan sebagai konduktor overhead dalam jaringan tegangan tinggi.
  • Sistem Hibrida: Kompatibel dengan ACSR (Konduktor Aluminium Baja Diperkuat) untuk desain yang dioptimalkan kekuatannya.

Karakteristik

  • Tegangan Terukur: 0.6/1 Kv,6.35/11kV,12.7/22kV Hingga 33KV
  • Jumlah Inti: 2-5 Inti

Keunggulan Teknis

  • Untaian Inti Baja Variabel: Menyeimbangkan kekuatan mekanik (misalnya, beban angin) dan ampacity (kapasitas hantar arus).
  • Jaring Kawat Berlistrik: Terintegrasi dengan infrastruktur jaringan pintar untuk meningkatkan keandalan dan deteksi kesalahan.
  • Kepatuhan: Memenuhi standar AS/NZS 3599.1 untuk daya tahan dan kinerja di lingkungan yang keras.

Spesifikasi

jumlah inti x penampang nominal Diameter konduktor nominal Ketebalan isolasi nominal Ketebalan layar isolasi nominal Ketebalan selubung nominal Ukuran konduktor pendukung AAAC/1120 Diameter keseluruhan nominal Berat Peringkat arus kontinu, A
Udara tenang Angin 1m/s Angin 2m/s
mm^2 mm mm mm mm No/mm mm kg/km A A A
Kabel Bundel Udara 6.35/11kV
3x35 6.9 3.4 0.8 1.2 7/4.75 52.4 1370 110 155 185
3x50 8.1 3.4 0.8 1.2 7/4.75 54.6 1530 130 185 225
3x70 9.7 3.4 0.8 1.2 7/4.75 57.8 1790 160 235 280
3x95 11.4 3.4 0.8 1.2 7/4.75 61.3 2100 195 285 345
3x120 12.8 3.4 0.8 1.2 19/3.50 67.3 2540 230 335 405
3x150 14.2 3.4 0.8 1.2 19/3.50 70.1 2840 255 380 460
3x185 15.7 3.4 0.8 1.2 19/3.50 73.1 3190 295 440 530
Kabel Bundel Udara 12.7/22kV
3x35 6.9 5.5 0.8 1.2 7/4.75 61 1780 110 155 180
3x50 8.1 5.5 0.8 1.2 7/4.75 63.3 1970 130 185 220
3x70 9.7 5.5 0.8 1.2 7/4.75 66.5 2260 160 230 275
3x95 11.4 5.5 0.8 1.2 7/4.75 69.9 2600 195 285 335
3x120 12.8 5.5 0.8 1.2 19/3.50 75.9 3070 225 330 395
3x150 14.2 5.5 0.8 1.2 19/3.50 78.7 3390 255 375 450
3x185 15.7 5.5 0.8 1.2 19/3.50 81.7 3760 290 435 520


Konstruksi


Konduktor Fasa Aluminium H68 beruntai padat melingkar ke BS2627.
Layar Konduktor Lapisan semi-konduktif yang diekstrusi.
Isolasi XLPE.
Layar Isolasi Lapisan semi-konduktif yang diekstrusi.
Selubung Luar HDPE.
Konduktor Pendukung Konduktor paduan aluminium (AAAC/1120).
Perakitan Tiga inti berisolasi XLPE dibundel di sekitar konduktor pendukung AAAC/1120 dalam susunan tangan kanan.



6.35/11kV & 12.7/22kV ABC Tanpa Pelindung - Kabel Terpilin Udara ke AS NZS 3599.1 AL/XLPE/HDPE 06.35/11kV & 12.7/22kV ABC Tanpa Pelindung - Kabel Terpilin Udara ke AS NZS 3599.1 AL/XLPE/HDPE 16.35/11kV & 12.7/22kV ABC Tanpa Pelindung - Kabel Terpilin Udara ke AS NZS 3599.1 AL/XLPE/HDPE 2


TENTANG KAMI


6.35/11kV & 12.7/22kV ABC Tanpa Pelindung - Kabel Terpilin Udara ke AS NZS 3599.1 AL/XLPE/HDPE 3


Proyek


6.35/11kV & 12.7/22kV ABC Tanpa Pelindung - Kabel Terpilin Udara ke AS NZS 3599.1 AL/XLPE/HDPE 4

Mitra

6.35/11kV & 12.7/22kV ABC Tanpa Pelindung - Kabel Terpilin Udara ke AS NZS 3599.1 AL/XLPE/HDPE 56.35/11kV & 12.7/22kV ABC Tanpa Pelindung - Kabel Terpilin Udara ke AS NZS 3599.1 AL/XLPE/HDPE 6



Mengapa KAMI?

6.35/11kV & 12.7/22kV ABC Tanpa Pelindung - Kabel Terpilin Udara ke AS NZS 3599.1 AL/XLPE/HDPE 7

FAQ

Q.Keunggulan utama dibandingkan kabel ABC standar?

A. Kapasitas rentang 60% lebih tinggi (hingga rentang 300m), 30% pengurangan kendur di bawah beban, Mempertahankan keselamatan ABC dengan isolasi penuh

Q.Aplikasi umum?

A. Penyeberangan sungai/lembah dalam elektrifikasi pedesaan, Daya sementara untuk lokasi konstruksi, area perkotaan yang membutuhkan tata letak saluran yang ringkas

Q. Peringkat suhu?
A. Beroperasi pada -40°C hingga 90°C (toleransi hubung singkat 95°C), cocok dengan sifat termal ACSR

Q.Persyaratan perawatan?
A. Pemeriksaan tahunan untuk: Korosi pada antarmuka baja-aluminium, Retakan isolasi (terutama pada titik suspensi), Integritas konduktor netral

Q.Perbandingan biaya vs opsi tradisional?

A. 20% lebih murah daripada sistem ACSR+ABC terpisah,40% biaya seumur hidup lebih rendah daripada ACSR telanjang (pengurangan perawatan)
