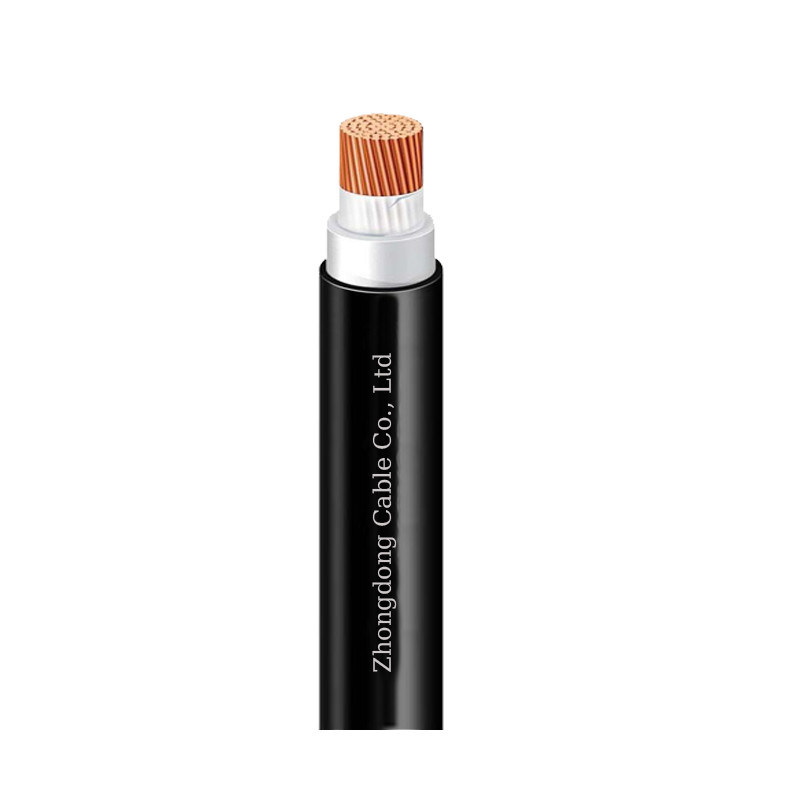

IEC-standaard Industrieel stroomkabel XLPE Geïsoleerde Cu-geleider PVC-omhulsel
| Model: | XLPE-geïsoleerd | Conductor Material: | koper of legering van Al |
| Insulation Material: | PVC/XLPE | Jacket Color: | Zoals vereist |
| Jacket: | PVC/LSZH/LSOH | Voltage: | 0.6/1kV |
| High Light: | Industriële stroomkabel XLPE geïsoleerd,IEC-standaardkabel XLPE geïsoleerd,Cu-geleider XLPE-geïsoleerde kabel |
||
IEC-standaard industriële stroomkabel XLPE geïsoleerde cu-geleider PVC-omhulsel
Toepassing
Geïsoleerde voedingskabels van XLPE (cross-linked polyethyleen) worden omwille van hun uitstekende prestatie-eigenschappen veel gebruikt in elektriciteitsdistributie- en transmissiesystemen.Dit is een overzicht van hun kenmerken, voordelen en toepassingen.
Bouw
- Conductor:Plain gegalvaniseerd koperen geleider of legering
- MIca band:Elke geleider is ingepakt. mica tape die bestand is tegen een vlamtemperatuur tot 1100 °C.
- Isolatie:met een breedte van niet meer dan 50 mm
- Verzorging: stalen band
- Schil:Vuurbestendige PVC-buitenmantel
Voordelen
- Hoge warmteweerstand
- Superieure elektrische eigenschappen
- Chemische weerstand
- Minder rook en minder giftigheid
- Lange levensduur:
Gebeurtenis:
- Nominale spanning:6/10kV ((6,35/11kV)
- Maximaal.Leidertemperatuur.: niet (90°C), kortsluiting van maximaal 5 s (160°Cwanneer de doorsnede kleiner is dan 300 mm2, 140°Cwanneer de doorsnede groter is dan 300 mm2)
- Min.. EenbijentTemp.:De kabel moet voorverwarmd worden als de omgevingstemperatuur lager is dan 0°C
- - Min.Buigradius:enkelkernkabel 20 ((d+D)±5%
- Multicore-kabel 15d+D)±5%
Specificatie
|
Specificatie |
Buitendeurs |
Approximatie van de buitendiameter van de kabel |
Ongeveer gewicht van de kabel |
Max. gelijkstroomweerstand van de geleider bij 20°C |
||
|
mm2 |
mm |
mm |
in kg/km |
Ω/km |
||
|
|
|
|
C. |
Al |
C. |
Al |
|
1 × 25 |
6 |
23.2 |
885.2 |
732.9 |
0.727 |
1.2 |
|
1 × 35 |
7 |
24.2 |
1012.5 |
800.2 |
0.524 |
0.868 |
|
1 × 50 |
8.4 |
25.6 |
1191.2 |
894.6 |
0.387 |
0.641 |
|
1 × 70 |
10 |
27.2 |
1449.8 |
1028.4 |
0.268 |
0.443 |
|
1 × 95 |
11.5 |
28.8 |
1736.4 |
1159 |
0.193 |
0.32 |
|
1 × 120 |
13 |
30.4 |
2033.4 |
1303 |
0.153 |
0.253 |
|
1 × 150 |
14.5 |
32 |
2365.6 |
1447.9 |
0.124 |
0.206 |
|
1 × 185 |
16.2 |
33.8 |
2767.5 |
1631.3 |
0.0991 |
0.164 |
|
1 × 240 |
18.4 |
37.4 |
3372 |
1892.4 |
0.0754 |
0.125 |
|
1 × 300 |
20.5 |
39.7 |
4004.9 |
2147.7 |
0.0601 |
0.1 |
|
1 × 400 |
23.5 |
43 |
4986.6 |
2564.4 |
0.047 |
0.0778 |
|
1 × 500 |
26.5 |
46.3 |
6103.5 |
3025.8 |
0.0366 |
0.0605 |
|
1 × 630 |
30 |
50.2 |
7424.3 |
3570 |
0.0283 |
0.0469 |
