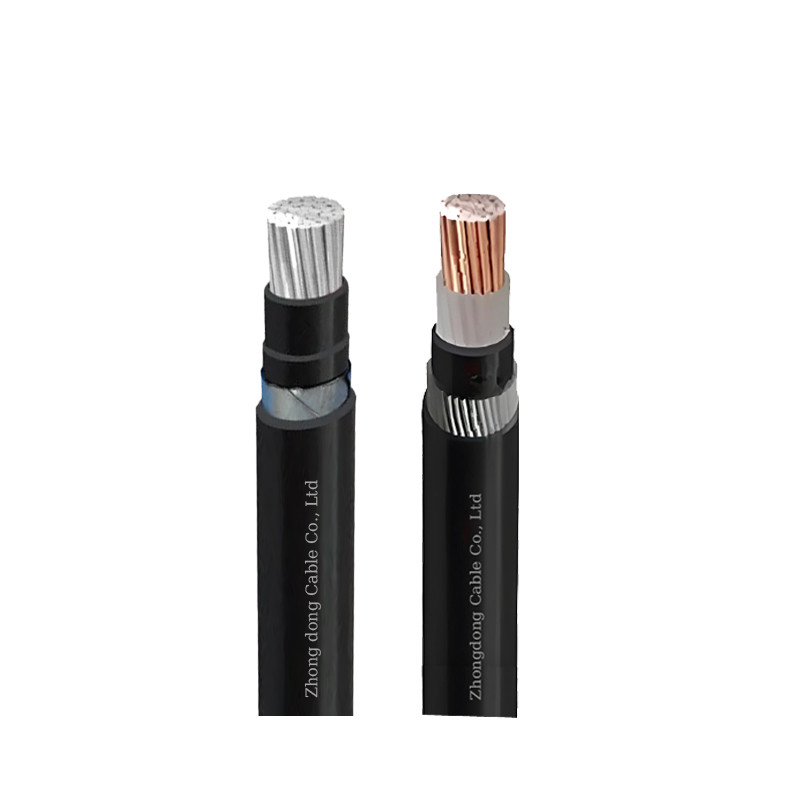

1 lõi 3 lõi dây thép cáp bọc thép 6-35kV MV Cáp điện áp áp trung bình
| Application: | Bí mật | Armour: | Dây thép |
| Insulation: | XLPE | Item No: | NYR2Y NAYR2Y |
| Sheath: | PVC | Conductor: | Đồng hoặc alumium |
| High Light: | Cáp điện áp áp suất trung bình bọc thép,MV dây thép cáp bọc thép,1 lõi thép dây cáp bọc thép |
||
Cáp điện bọc thép 6-35kV điện áp trung bình 1 lõi 3 lõi
Ứng dụng
Trung bìnhđiện áp Cáp điện bọc thép cho ứng dụng tĩnh trên mặt đất, bên trong và bên ngoài các cơ sở, ngoài trời, trong các kênh cáp, trong nước,trong điều kiện mà cáp không bị phơi nhiễm với căng thẳng cơ học và căng thẳng kéo nặng hơn..
Xây dựng
- Hướng dẫn:Vòng tròn, rắn, nén hoặc hình dạng phân đoạn đồng hoặc nhôm
- Độ cách nhiệt:XLPE PE hoặc PVC
- Chất lấp: Vật liệu không thủy văn
- Vỏ bên trong: PVC
- Thiết bị giáp: Thép băng giáp
- Vỏ bên ngoài PVC, XLPE, PVC
Dữ liệu kỹ thuật:
- Điện áp thử nghiệm: 3,5kV 5min Không bị hỏng
- Nhiệt độ xung quanh để lắp đặt:≥0°C.
- Nhiệt độ dẫn điện tối đa trong hoạt động bình thường:≤90°C.
- Nhiệt độ hoạt động tối đa của điều hòa.°C.
- Khoảng bán kính uốn cong tối thiểu được phép:
- Cáp không bọc thép đơn: 20 x OD
- Cáp không bọc nhiều lõi: 15 x OD
- Cáp giáp đơn: 5 x OD
- Cáp bọc thép đa lõi: 12 x OD
- Lưu ý: OD = Tổng đường kính của cáp
Loại sản phẩm
|
Loại chung |
VDE type |
Mô tả |
Ứng dụng |
|
CU/XLPE/PVC (AL/XLPE/PVC) |
N2XSY N2XSEY (NA2XSY NA2XSEY) |
Đường dẫn cu(Al dẫn)Cáp điện vỏ PVC cách nhiệt XLPE |
Đặt trong nhà, trong đường hầm, được cố định trên kệ, ống và chôn trong đất, dây cáp không thể chịu được lực cơ học bên ngoài. |
|
CU/XLPE/PE (AL/XLPE/PE) |
N2XS2Y N2XSE2Y |
Đường dẫn cu(Al dẫn)Cáp điện PE kín XLPE |
|
|
CU / XLPE / STA / PVC (AL / XLPE / STA / PVC) |
N2XSBY N2XSEBY (NA2XSBY NA2XSEBY) |
Đường dẫn cu(Al dẫn)XLPE cách điện gấp đôi bằng băng thép bọc thép cáp điện PVC |
Để đặt trong nhà, trong đường hầm, rãnh cáp hoặc trực tiếp trong đất, có thể chịu lực cơ học bên ngoài, nhưng không thể chịu lực kéo lớn. |
|
CU/XLPE/STA/PE (AL/XLPE/STA/PE) |
N2XSB2Y N2XSEB2Y |
Đường dẫn cu(Al dẫn)XLPE cách điện gấp đôi bằng băng thép PE bọc thép |
|
|
CU/XLPE/ATA/PVC (AL/XLPE/ATA/PVC) |
N2XSBY N2XSEBY (NA2XSBY NA2XSEBY) |
Đường dẫn cu(Al dẫn)XLPE cách điện đôi của băng nhôm bọc thép cáp điện PVC |
|
|
CU / XLPE / SWA / PVC (AL / XLPE / SWA / PVC) |
N2XSRY N2XSERY |
Đường dẫn cu(Al dẫn)XLPE cách nhiệt dây thép bọc thép cáp điện PVC |
Để đặt trong nhà, trong đường hầm, hầm cáp, giếng hoặc trực tiếp trong đất, có thể chịu lực cơ học bên ngoài và lực kéo nhất định |
|
CU/XLPE/SWA/PE (AL/XLPE/SWA/PE) |
N2XSR2Y N2XSER2Y |
Đường dẫn cu(Al dẫn)XLPE cách nhiệt dây thép giáp PE trùm cáp điện |
|
|
CU/XLPE/AWA/PVC (AL/XLPE/AWA/PVC) |
N2XSRY N2XSERY |
Đường dẫn cu(Al dẫn)XLPE cách nhiệt dây nhôm giáp PE trùm cáp điện |
Dòng sản phẩm
|
Số lượng lõi |
6/6(7.2) 6/10(12.0) |
8.7/10(12) 8.7/15(17.5) |
12/20 ((24.0) |
18/30 ((36.0) |
21/35 ((40.5) |
26/35 ((40.5) |
|
1 |
25-630 |
25-630 |
25-630 |
25-630 |
50-630 |
50-630 |
|
25-630 |
25-630 |
25-630 |
25-630 |
50-630 |
50-630 |
|
|
25-630 |
25-630 |
25-630 |
25-630 |
50-630 |
50-630 |
|
|
25-630 |
25-630 |
25-630 |
25-630 |
50-630 |
50-630 |
|
|
25-630 |
25-630 |
25-630 |
25-630 |
50-630 |
50-630 |
|
|
25-630 |
25-630 |
25-630 |
25-630 |
50-630 |
50-630 |
|
|
3 |
16-630 |
16-630 |
16-630 |
16-630 |
50-400 |
50-400 |
|
16-630 |
16-630 |
16-630 |
16-630 |
50-400 |
50-400 |
|
|
16-630 |
16-630 |
16-630 |
16-630 |
50-400 |
50-400 |
|
|
16-630 |
16-630 |
16-630 |
16-630 |
50-400 |
50-400 |
|
|
16-630 |
16-630 |
16-630 |
16-630 |
50-400 |
50-400 |
|
|
16-630 |
16-630 |
16-630 |
16-630 |
50-400 |
50-400 |
