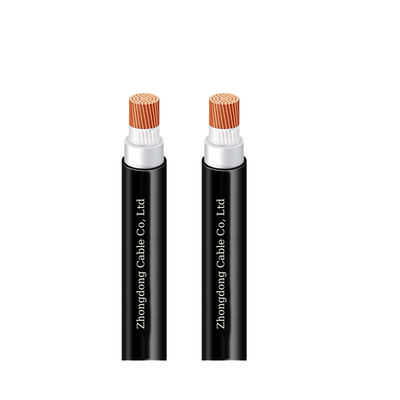

Đường dây cáp điện áp thấp lõi duy nhất 0.6KV 1kV PVC băng thép cách nhiệt STA bọc thép
| Voltage: | 600V, 1000V | Standard: | IEC60502-1 |
| Feature: | LSZH | conductor: | đồng hoặc nhôm |
| Type: | PVC cách điện, vỏ PVC, áo khoác PVC | Armour: | Băng thép |
| High Light: | Thép băng dây cáp điện áp thấp,Sợi cáp điện áp thấp 0.6KV,Stained STA Low Voltage Wire |
||
Cáp điện áp thấp lõi đơn 0.6 / 1kV PVC cách nhiệt băng thép STA bọc thép
Ứng dụng
Các dây cáp chủ yếu được sử dụng trong các mạng lưới năng lượng với thay đổi tải đột ngột khu dân cư hoặc công nghiệp.
Xây dựng
- Hướng dẫn:Vòng tròn, rắn, nén hoặc hình dạng phân đoạn đồng hoặc nhôm
- Độ cách nhiệt:PVC
- Chất lấp: Vật liệu không thủy văn
- Vỏ bên trong: PVC
- Vỏ bên ngoài PVC
Dữ liệu kỹ thuật
- Nhiệt độ xung quanh để lắp đặt:≥0°C.
- Nhiệt độ dẫn điện tối đa trong hoạt động bình thường:≤90°C.
- Nhiệt độ hoạt động tối đa của điều hòa.°C.
- Khoảng bán kính uốn cong tối thiểu được phép:
- Cáp không bọc thép đơn: 20 x OD
- Cáp không bọc nhiều lõi: 15 x OD
- Cáp giáp đơn: 5 x OD
- Cáp bọc thép đa lõi: 12 x OD
- Lưu ý: OD = Tổng đường kính của cáp
Thông số kỹ thuật
|
Khu vực cắt đứt danh nghĩa |
Chiều kính tổng thể |
Trọng lượng của cáp |
Chống DC tối đa của dây dẫn |
||
|
mm2 |
mm |
kg/km |
Ω/km |
||
|
|
|
Cu |
Al |
20°C Cu |
20°C Al |
|
1 × 1,5 RE |
9 |
160.2 |
️ |
12.1 |
️ |
|
1 × 2,5 RE |
9.4 |
178.5 |
135.7 |
7.41 |
12.1 |
|
1×4 RE |
10.3 |
202.6 |
178.4 |
4.61 |
7.41 |
|
1 × 6 RE |
10.8 |
232.4 |
196.2 |
3.08 |
4.61 |
|
1 × 10 CC |
11.8 |
292.1 |
231.7 |
1.83 |
3.08 |
|
1 × 16 CC |
12.8 |
368.1 |
271.5 |
1.15 |
1.91 |
|
1 × 25 CC |
14.4 |
481.1 |
326.4 |
0.727 |
1.2 |
|
1 × 35 CC |
15.4 |
595.4 |
378.8 |
0.524 |
0.868 |
|
1 × 50 CC |
17.2 |
782.2 |
472.9 |
0.387 |
0.641 |
|
1 × 70 CC |
18.8 |
1002.1 |
569 |
0.268 |
0.443 |
|
1 × 95 CC |
20.7 |
1285 |
697.2 |
0.193 |
0.32 |
|
1 × 120 CC |
22.2 |
1548 |
805.6 |
0.153 |
0.253 |
|
1 × 150 CC |
24.1 |
1879.8 |
951.7 |
0.124 |
0.206 |
|
1 × 185 CC |
26.2 |
2264.9 |
1120.3 |
0.0991 |
0.164 |
|
1 × 240 CC |
28.9 |
2853.8 |
1369 |
0.0754 |
0.125 |
|
1 × 300 CC |
31.6 |
3493.6 |
1637.5 |
0.0601 |
0.1 |
|
1 × 400 CC |
35.2 |
4530.9 |
2056.1 |
0.047 |
0.0778 |
|
1 × 500 CC |
40.2 |
5966.8 |
2873.3 |
0.0366 |
0.0605 |
|
1 × 630 CC |
43.9 |
7302.1 |
3404.3 |
0.0283 |
0.0469 |
Liên hệ với chúng tôi để biết thêm thông tin
Nhà máy của chúng tôi
Các dự án
Đối tác
Đưa và đóng gói
Câu hỏi thường gặp
Mục đích chính của cáp điện áp thấp một lõi với tấm băng thép (STA) là gì?
Được thiết kế cho các thiết bị cố định trong môi trường công nghiệp và thương mại, cáp STA cung cấp bảo vệ cơ học mạnh mẽ chống lại thiệt hại bên ngoài,đảm bảo phân phối năng lượng đáng tin cậy trong môi trường khắc nghiệt.
Đánh giá điện áp nào phù hợp với loại cáp này?
Các cáp này được đánh giá là 0,6/1kV (600/1000 volt), làm cho chúng lý tưởng cho các ứng dụng điện áp thấp như dây chuyền xây dựng và kết nối máy móc.
Tại sao cách nhiệt PVC được sử dụng trong các dây cáp này?
Bảo hiểm PVC cung cấp hiệu quả chi phí, linh hoạt và bền, làm cho nó hoàn hảo cho các thiết bị trong nhà hoặc ngoài trời được bảo vệ nơi căng thẳng môi trường là vừa phải.
Làm thế nào băng thép giáp tăng hiệu suất cáp?
Lớp băng thép cung cấp sức đề kháng vượt trội đối với tác động cơ học, nghiền nát và các cuộc tấn công của động vật gặm nhấm, kéo dài tuổi thọ của cáp ở các khu vực có nguy cơ cao như đường hầm dưới lòng đất hoặc lộ diện.
Khả năng mang điện của các dây cáp này là bao nhiêu?
Một cáp STA lõi đơn 10mm2 thường xử lý lên đến 60 ∼ 80 amps, tùy thuộc vào điều kiện lắp đặt, hỗ trợ các mạch công suất cao như các đơn vị điều hòa không khí.
Những dây cáp này thường được lắp đặt ở đâu?
Được sử dụng trong các nhà máy công nghiệp, mạng lưới điện đô thị và các tòa nhà thương mại, đặc biệt là nơi độ bền chống lại thiệt hại vật lý là rất quan trọng.
Các dây cáp này có phù hợp để sử dụng dưới lòng đất không?
Vâng, thiết kế STA với cách điện PVC và giáp thép làm cho chúng lý tưởng cho chôn trực tiếp hoặc ống dẫn dưới lòng đất, chống ẩm và áp lực đất.
