38KV 66kV PE PVC Kablo HV Yüksek Voltaj Kablosu Bakır Tel Ekranı AL Teyp Zırh
| Voltage: | 110kv | Armour: | çelik bant |
| Screen: | Bakır | Insulation: | XLPE |
| Sheath: | HDPE | Conductor: | bakır veya alüminyum |
| High Light: | PVC kablosu yüksek gerilimli kablo,AL bant zırh HV kablosu,38KV PVC kablosu |
||
38/66kV PE/PVC kablosu HV Kablosu Yüksek Voltaj Kablosu Bakır Tel Ekranı AL-Tape
Uygulama
- Elektrik istasyonu bağlantıları: Jeneratörlerden alt istasyonlara elektrik aktarımı veya doğrudan şebeke sistemlerine entegre edilme. Karmaşık arazilerde yeraltı tesisatları için uygundur (örneğin,Dağlık bölgelere) sabit enerji tedarikini sağlamak için
- Kentsel elektrik ağları: Hava hatlarının pratik olmayan yoğun nüfuslu bölgelerde kullanılır, mekansal işgalin en aza indirilmesi ve güvenliğin artırılması.
- Endüstriyel güç kaynağı: Istikrarlı ve yüksek akım aktarımı gerektiren büyük ölçekli endüstriyel tesislere (örneğin çelik fabrikaları, kimyasal fabrikalar) yüksek kapasiteli güç sağlamak
- Alt istasyonlar arasındaki bağlantılar: Alt istasyonları yük dağılımını dengelemek ve şebeke güvenilirliğini artırmak için bağlamak
- Özel ortamlar: Güçlü yalıtımından dolayı zor koşullarda (örneğin yüksek nem, sıcaklık dalgalanmaları) çalışır (örneğin çapraz bağlantılı polietilen veya yağla ıslatılmış kağıt)

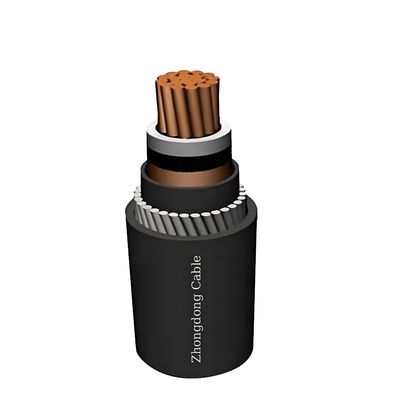

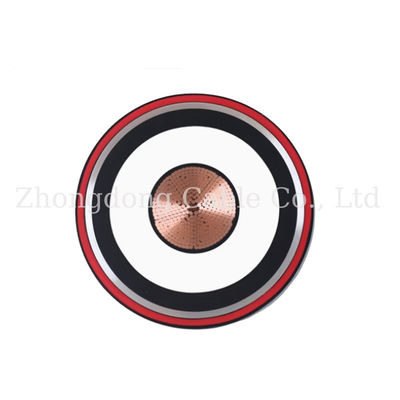

İnşaat
- İletken: Sınıf 2 bakır iletken sıkıştırılmış
- İletken ekran: Ekstrüde yarı iletken XLPE (Çapraz Bağlı Polietilen)
- İzolasyon:XLPE ((Çapraz Bağlı Polietilen)
- İzolasyon ekranı: Ekstrüzyonlu yarı iletken XLPE (Çapraz Bağlı Polietilen)
- Ayrıcı: Suyla şişilebilir yarı iletken musluk
- Ekrana: Bakır tel ekran, bakır bantla karşı spiral
- AMOUR:Alüminyum teller veya paslanmaz çelik teller veya polimerik
- Kabuk: PVC veya PE
Açıklama
- Sınırlandırılmış voltaj (Uo/U) ((Um)):38/66 kV
- Sıcaklık derecesi:Kısa devre sıcaklığı: +250°C
- Çalışma sıcaklığı: -30°C -90°C
- En az kurulum sıcaklığı: -20°C
Teknik veriler
|
İsimsel alan |
Dış kabuk kalınlığı (Nominel) |
Toplam çapı (yaklaşık) |
Ağırlık (Alüminyum) |
Ağırlık (Bakır) |
Yaklaşık kapasite |
|
mm2 |
mm |
mm |
kg/m |
kg/m |
μF/km |
|
95 |
2.3 |
48 |
2.2 |
3 |
0.15 |
|
120 |
2.4 |
50 |
2.5 |
3.5 |
0.16 |
|
150 |
2.4 |
51 |
2.8 |
4.1 |
0.16 |
|
185 |
2.5 |
53 |
3.1 |
4.8 |
0.18 |
|
240 |
2.6 |
56 |
3.7 |
5.7 |
0.19 |
|
300 |
2.7 |
59 |
4.3 |
6.3 |
0.2 |
|
400 |
2.8 |
62 |
4.9 |
7.1 |
0.22 |
|
500 |
2.9 |
65 |
5.3 |
8.2 |
0.24 |
|
630 |
3 |
69 |
5.9 |
9.6 |
0.26 |
|
800 |
3.2 |
73 |
6.6 |
11.3 |
0.29 |
|
1000 |
3.3 |
77 |
7.3 |
13.2 |
0.31 |
|
1200 |
3.4 |
84 |
8.4 |
15.6 |
0.36 |
