38KV 66kV PE PVC Sheath HV สายไฟฟ้าความดันสูง สกรีนสายทองแดง AL เทปอาร์ม
| Voltage: | 110kv | Armour: | เทปเหล็ก |
| Screen: | ทองแดง | Insulation: | เอ็กซ์แอลพีอี |
| Sheath: | เอชดีพีอี | Conductor: | ทองแดงหรืออลูมิเนียม |
| High Light: | สายไฟฟ้าความดันสูง PVC,AL เทปอาร์มอร์ HV คาเบล,สายไฟฟ้า HV ขอบ PVC 38KV |
||
38/66kV PE/PVC Sheath HV Cable โลเตชั่นสูง Cable ทองแดง สายจอ AL-เทป
การใช้งาน
- การเชื่อมต่อโรงไฟฟ้า: การส่งไฟฟ้าจากเครื่องกําเนิดไปยังโรงไฟฟ้าย่อย หรือการบูรณาการโดยตรงกับระบบเครือข่ายภูเขา) เพื่อให้การจัดส่งพลังงานมั่นคง
- เครือข่ายไฟฟ้าในเมือง: ใช้ในพื้นที่ที่มีประชากรหนาแน่นที่สายฟ้าไม่เป็นไปได้ ทําให้การใช้พื้นที่น้อยลงและเพิ่มความปลอดภัย
- การจําหน่ายพลังงานอุตสาหกรรม: การจําหน่ายพลังงานขนาดใหญ่ให้กับอุตสาหกรรมขนาดใหญ่ที่ต้องการการส่งไฟฟ้าที่มั่นคงและกระแสไฟฟ้าสูง (เช่น โรงงานเหล็ก โรงงานเคมี)
- การเชื่อมต่อระหว่างสับสเตชั่น: การเชื่อมต่อสับสเตชั่นเพื่อสมดุลการกระจายภาระและปรับปรุงความน่าเชื่อถือของเครือข่าย
- สภาพแวดล้อมพิเศษ: ใช้งานในสภาพที่ยากลําบาก (เช่น ความชื้นสูง, อุณหภูมิเปลี่ยนแปลง) เนื่องจากความแข็งแกร่งในการกันความร้อน (เช่น โพลีเอธีเลนที่เชื่อมต่อกันหรือกระดาษที่ท่วมน้ํามัน)

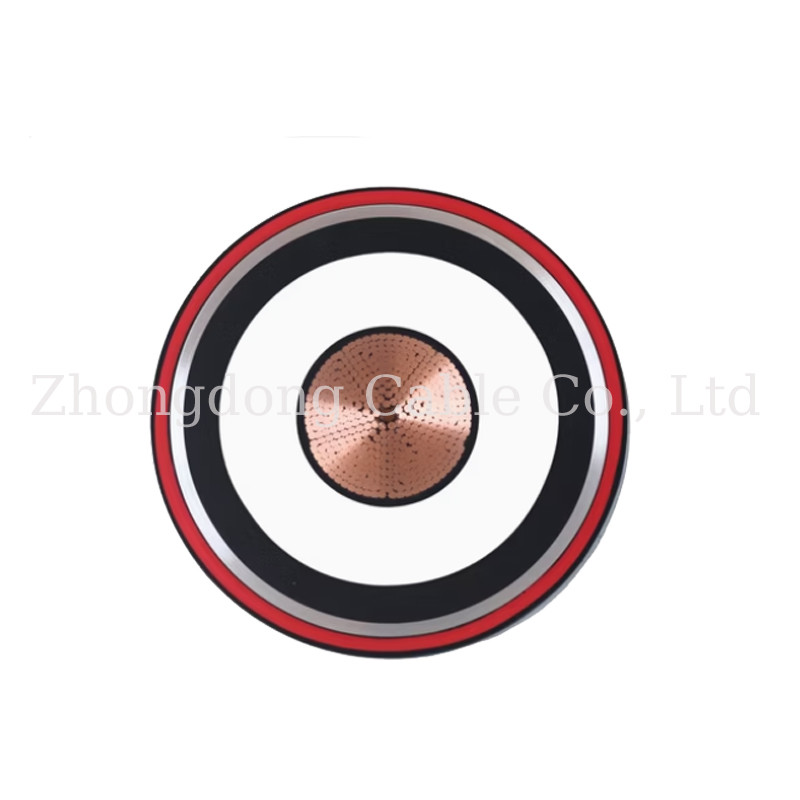

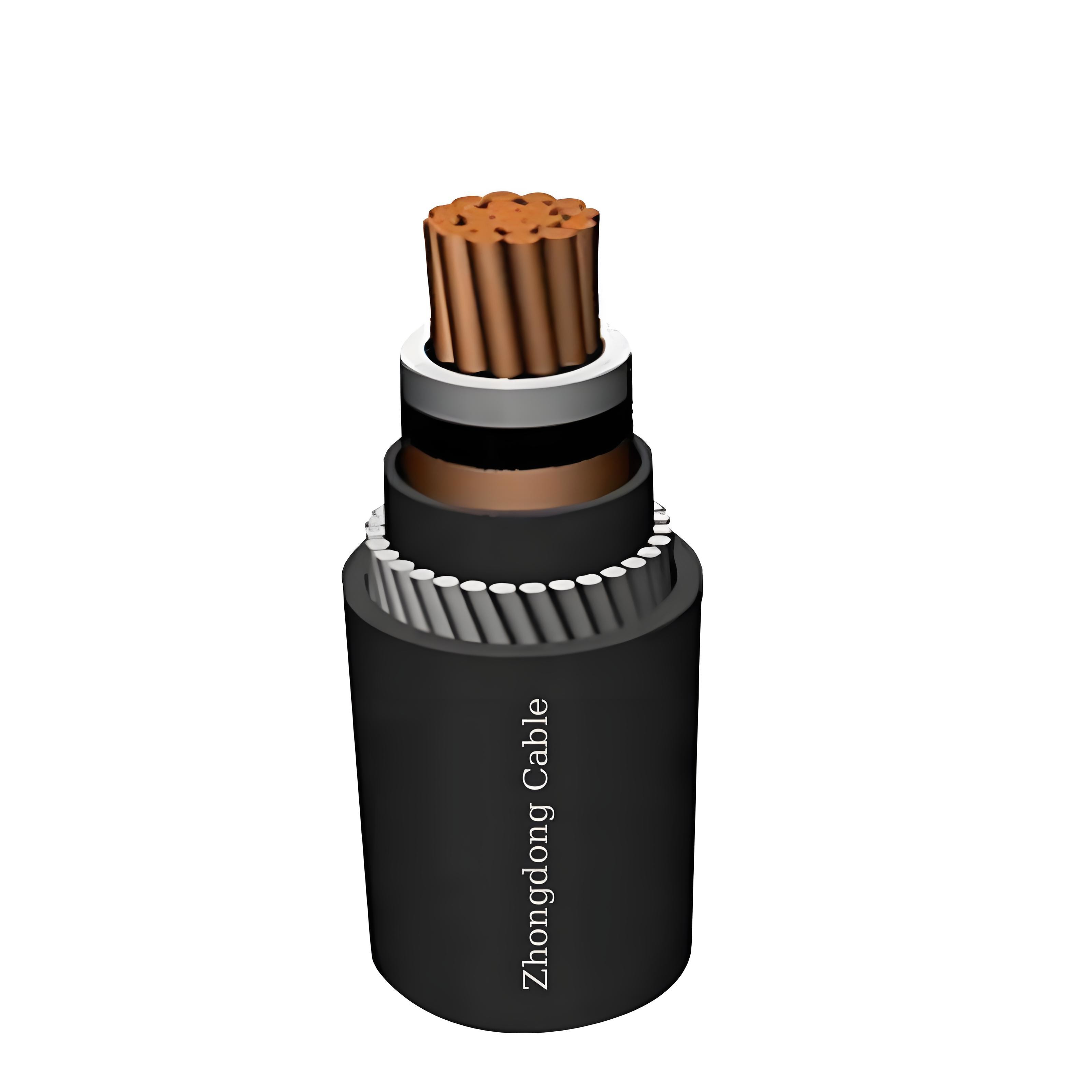

การก่อสร้าง
- คอนดิกเตอร์: คลาส 2 คอนดิกเตอร์ทองแดงผสมผสาน
- สกรีนการนํา: XLPE ครึ่งประสานที่ถูกผลักออก (โพลีเอเธลีนเชื่อมต่อ)
- การกันความร้อน:XLPE ((โพลีเอเธลีนเชื่อมต่อ)
- สกรีนกันไฟ: XLPE แบบครึ่งประสานแบบถูกดึงออก (โพลีเอเธลีนเชื่อมต่อ)
- เครื่องแยก: เครื่องระบายน้ําแบบลดน้ํา
- สกรีน: สกรีนสายทองแดง, ด้วยสกรีนต่อของเทปทองแดง
- AMOUR:สายอลูมิเนียมหรือสายสแตนเลส หรือพอลิมเลอร์
- หมวก: PVC หรือ PE
คําอธิบาย
- ความดันระดับ (Uo/U) ((Um)):38/66 kV
- ระดับอุณหภูมิ:อุณหภูมิวงจรสั้น: + 250 °C
- อุณหภูมิการทํางาน: -30 °C ถึง 90 °C
- อุณหภูมิการติดตั้งขั้นต่ํา: -20°C
ข้อมูลทางเทคนิค
|
พื้นที่ชื่อ |
ความหนาของเปลือกภายนอก (ชื่อ) |
กว้างรวม (ประมาณ) |
App. น้ําหนัก (อลูมิเนียม) |
App. น้ําหนัก (ทองแดง) |
ประมาณ ความจุ |
|
mm2 |
mm |
mm |
กิโลกรัม |
กิโลกรัม |
μF/km |
|
95 |
2.3 |
48 |
2.2 |
3 |
0.15 |
|
120 |
2.4 |
50 |
2.5 |
3.5 |
0.16 |
|
150 |
2.4 |
51 |
2.8 |
4.1 |
0.16 |
|
185 |
2.5 |
53 |
3.1 |
4.8 |
0.18 |
|
240 |
2.6 |
56 |
3.7 |
5.7 |
0.19 |
|
300 |
2.7 |
59 |
4.3 |
6.3 |
0.2 |
|
400 |
2.8 |
62 |
4.9 |
7.1 |
0.22 |
|
500 |
2.9 |
65 |
5.3 |
8.2 |
0.24 |
|
630 |
3 |
69 |
5.9 |
9.6 |
0.26 |
|
800 |
3.2 |
73 |
6.6 |
11.3 |
0.29 |
|
1000 |
3.3 |
77 |
7.3 |
13.2 |
0.31 |
|
1200 |
3.4 |
84 |
8.4 |
15.6 |
0.36 |
