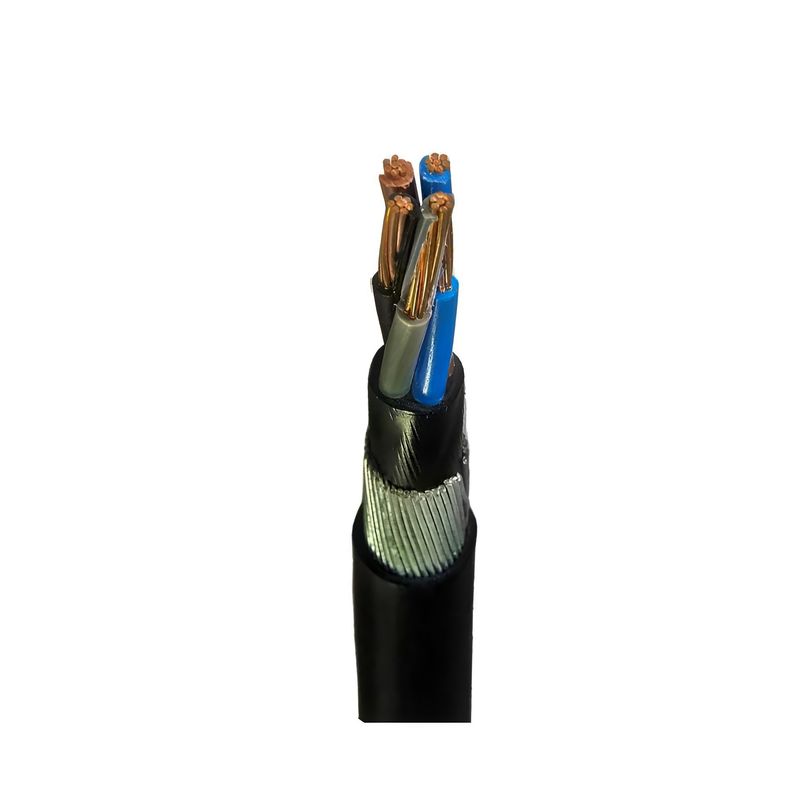

SWA ทองแดง Multi-Core แบรนเดอร์เคเบิล 600V 1000V 2 3 4 5 Core แบรนเดอร์เคเบิลพลังงาน
| Insulation Material: | เอ็กซ์แอลพีอี | Application: | ใต้ดิน |
| Conductor Material: | ทองแดง | Jacket: | พีวีซี |
| Rated voltage: | 0.6/1kV | Armoured: | สวา |
| High Light: | SWA ทองแดง 5 เอกเคเบิลกระบี่,สายเคเบิลป้อมหลายแกน 600V,SWA ทองแดง แบรนด์สายไฟฟ้า |
||
SWA ทองแดง แบรนเดอร์สายไฟฟ้า 600/1000V 2 3 4 5 หลัก
การใช้งาน
สายเคเบิ้ล Steel Wire Armored (SWA) มีโครงสร้างที่แข็งแกร่งด้วยผนัง PVC สีดํา, การกันหนาว XLPE, ผ่าตัดทองแดง, และการป้องกันสายเหล็กมันถูกใช้ในเครือข่ายไฟฟ้าอย่างแพร่หลาย, อุปกรณ์ใต้ดิน, และสายไฟภายนอกและภายใน, รวมถึงการเชื่อมต่อสายไฟฟ้าที่อยู่อาศัยทําให้มันเหมาะสําหรับการฝังโดยตรง โดยป้องกันจากความเสียหายทางกล. การกันความร้อน XLPE ให้ความทนทานที่ดีต่อความร้อน, สารเคมี, น้ํายา, และการเผชิญหน้ากับ UV, รับประกันผลงานที่น่าเชื่อถือในสภาพแวดล้อมที่รุนแรง
การก่อสร้าง
1ผู้นํา
- วัสดุ: วงกลมเรียบ ๆ, พับทึบ, หรือมีรูปร่างหลอดทองแดง / อลูมิเนียม
- ชนิด:
- RE = วงกลม
- CC = ผสมผสานวงกลม
- SM = ข้างในรูปภาค
2. การกันไฟ
- วัสดุ: XLPE (โพลีเอเธลีนเชื่อมต่อ)
- อุณหภูมิ: 90°C
- 3. การระบุสีพื้นฐาน
- 1 หลัก: สีแดงหรือสีดํา
- 2 หลัก: สีแดง สีดํา
- 3 คอร์: สีแดง, สีเหลือง, สีฟ้า
- 4 คอร์: สีแดง, เหลือง, น้ําเงิน, ดํา
- 5 คอร์: สีแดง, เหลือง, น้ําเงิน, ดํา, เขียว
- มากกว่า 5 เอก: สีดําที่มีตัวเลขสีขาว
- โค้ดสีตามต้องการ
4. การประกอบ / กล่องภายใน
- หน่วยกันหนาวที่วางด้วยสารเติมที่ไม่ใช้อุปกรณ์ระบายความร้อน
- ผืนนอน PVC ที่ถูกขีดออก (ถูกยกเว้นสําหรับสายไฟที่ไม่ได้เป็นโลหิต)
5. เสื้อเกราะ
- สายเคเบิลหลายแกน: สายเหล็กกระปุกหรือเทปอลูมิเนียม/เหล็ก (IEC 60502)
- สายเคเบิลที่มีแกนเดียว: โครงกันสายอัลลูมิเนียม (เพื่อป้องกันการสูญเสียแม่เหล็ก)
6กล่องภายนอก
- มาตรฐาน: PVC (ชนิด ST2 ตาม IEC 60502-1 หรือชนิด 9 ตาม BS 6346/5467)
- ตัวเลือกเฉพาะของหมวก (ตามคําขอ):
- พีวีซีที่ทนไฟ ป้องกันผีแคบ ป้องกันหนู ป้องกันยูวี / น้ํามัน
- วัสดุทางเลือก: LLDPE, MDPE, HDPE, LSZH (ลดควันไร้ฮาโลเจน) CPE
7. ผลงานการยิง
- ตัวเลือกการป้องกันไฟที่มี (สอดคล้องกับ IEC 60332-3-22/23/24)
- LSHF (Low Smoke Halogen Free) ผนังตาม IEC 60502-1, BS 7211, BS 6724
ปริมาตร
|
ประเภท |
รายละเอียด |
กว้างภายนอก |
นาม |
กว้างของ |
นาม |
ประมาณ |
ประมาณ น้ําหนัก |
อัมพาซิตี้ของสายเคเบิล |
||||
|
|
|
|
|
|
|
|
|
อากาศ |
ดิน |
|||
|
|
|
|
|
|
|
|
CU |
AL |
คู |
อัล |
คู |
อัล |
|
XLPE/SWA |
mm2 |
mm |
mm |
mm |
mm |
mm |
กิโลกรัม/กม |
กิโลกรัม/กม |
A |
A |
A |
A |
|
|
4×4 RE |
2.24 |
0.7 |
1.25 |
1.8 |
19.1 |
770 |
670 |
37 |
28 |
46 |
35 |
|
|
4×6 RE |
2.76 |
0.7 |
1.25 |
1.8 |
20.3 |
916 |
772 |
47 |
37 |
56 |
46 |
|
|
4 × 10 CC |
3.8 |
0.7 |
1.6 |
1.8 |
22.3 |
1148 |
895 |
64 |
47 |
76 |
56 |
|
|
4 × 16 CC |
4.8 |
0.7 |
1.6 |
1.8 |
24.5 |
1472 |
1070 |
84 |
64 |
98 |
76 |
|
|
4×25 CC |
6.0 |
0.9 |
1.6 |
1.8 |
27.5 |
1942 |
1317 |
115 |
84 |
126 |
98 |
|
|
4×35 CC |
7.0 |
0.9 |
1.6 |
1.8 |
29.5 |
2386 |
1521 |
141 |
115 |
152 |
126 |
|
|
4×50 SM |
8.0 |
1.0 |
2.0 |
1.9 |
32.9 |
3209 |
2036 |
172 |
141 |
181 |
152 |
|
|
4×70 SM |
9.5 |
1.1 |
2.0 |
2.1 |
36.7 |
4197 |
2502 |
218 |
172 |
222 |
181 |
|
|
4×95 SM |
11.0 |
1.1 |
2.0 |
2.3 |
40.5 |
5362 |
3016 |
269 |
218 |
267 |
222 |
|
|
4×120 SM |
12.4 |
1.2 |
2.5 |
2.4 |
45.3 |
6908 |
3940 |
313 |
269 |
305 |
267 |
|
|
4 × 150 SM |
13.8 |
1.4 |
2.5 |
2.6 |
50.0 |
8327 |
4683 |
359 |
313 |
344 |
305 |
|
|
4×185 SM |
15.4 |
1.6 |
2.5 |
2.7 |
54.2 |
10044 |
5466 |
405 |
359 |
383 |
344 |
|
|
4×240 SM |
17.5 |
1.7 |
2.5 |
2.9 |
60.4 |
12672 |
6666 |
451 |
405 |
442 |
383 |
|
|
4×300 SM |
19.6 |
1.8 |
2.5 |
3.1 |
65.7 |
15302 |
7795 |
497 |
451 |
461 |
422 |
