Equipamento de transmissão de energia elétrica
| Application: | linha de distribuição aérea | Cores Nos: | 1,2,3,4 Mais multicore |
| Rated Voltage: | 19/33 kV | Installation Degree: | -20 ℃ -90 ℃ |
| Neutral Messengers: | AAC ou ACSR | Insulation: | XLPE/PE/PVC |
| High Light: | Ecrã de fio de cobre Cabo ABC,MV Aerial Bundled Cable ABC,33 kV Cable ABC Aerial Bundled |
||

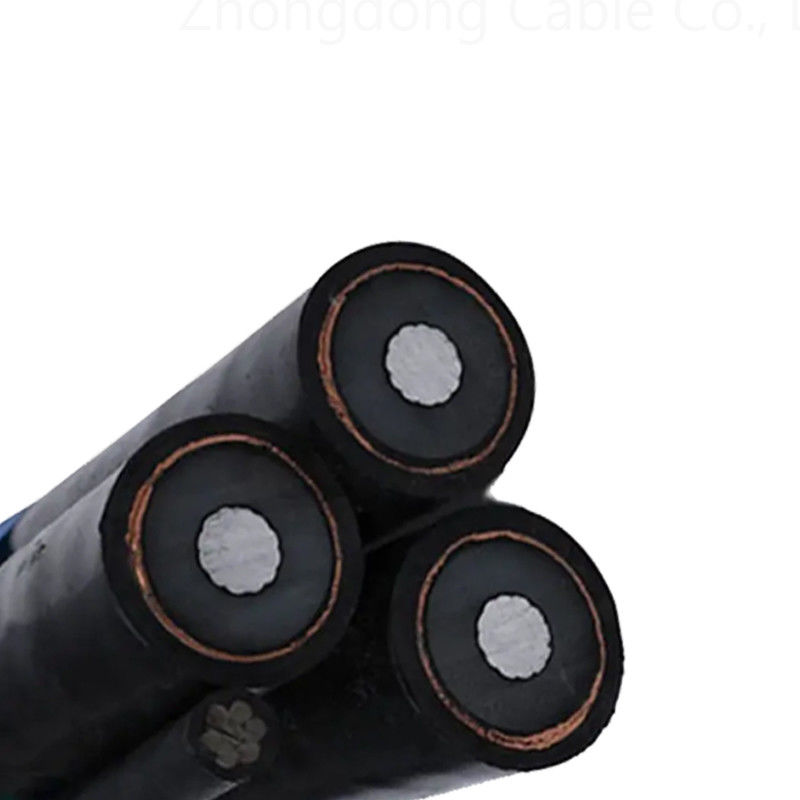

Cabo multiplexado aéreo ABC com tela de fio de cobre 3 núcleos AL/XLPE/HPDE MV 19/33kV
Aplicação
ABC com blindagem de cobre (Cabos Multiplexados Aéreos) são usados principalmente em sistemas de distribuição de energia aérea onde confiabilidade, resistência à interferência eletromagnética (EMI) e durabilidade são críticos.
Construção
- Condutor de fase: Alumínio multifilar circular compactado Classe 2
- Tela do condutor: Camada semicondutora extrudada
- Isolamento: XLPE (Polietileno reticulado)
- Tela de isolamento: Camada semicondutora extrudada
- Tela metálica: Tela de fio de cobre ou tela de fita de cobre
- Separador: Fita expansível semicondutora
- Cobertura externa: HDPE (Polietileno de alta densidade)
Características
- 6.35/11kV
- Temperatura de operação: 90°C XLPE
- Faixa de temperatura: -20°C bainha de PE
- Temperatura de curto-circuito (duração máxima de 5 segundos): 250°C XLPE
- Raio de curvatura: 15 x diâmetro total
Especificação
|
Número de núcleos x Seção transversal nominal |
Condutor de fase |
Unidade de suspensão mensageira |
Classificação de corrente contínua a 300°C de temperatura ambiente |
||||
|
Encordoamento |
Área da seção nominal |
Resistência máxima do condutor |
Encordoamento |
Área da seção nominal |
Carga de ruptura |
||
|
Nº.×mm² |
Nº.×mm |
mm² |
Ω/Km |
Nº.×mm |
mm² |
kN |
A |
|
3X50 + 1X50 |
19/1.78 |
50 |
0.641 |
7/3.0 |
50 |
60 |
165 |
|
3X150+ 1X50 |
37/2.25 |
150 |
0.206 |
7/3.0 |
50 |
60 |
315 |
|
3X185+1X70 |
37/2.52 |
185 |
0.164 |
7/3.57 |
70 |
91 |
355 |
|
3X70 +1X50 |
19/2.14 |
7 |
0.443 |
7/3.15 |
50 |
62 |
250 |
|
3X150 +1X50 |
37/2.25 |
150 |
0.206 |
7/3.15 |
50 |
62 |
370 |
-
