Cabo de energia blindado SWA com isolamento de cobre XLPE Cabo LSZH exterior MV
| Armour: | Fio de aço | Insulation: | XLPE |
| Voltage: | 18/30 36kV 19/33 36 KV | Sheath: | LSZH |
| Conductor: | De cobre ou de alumínio | Application: | Ar livre |
| High Light: | Cabo de alimentação blindado de cobre SWA,Cable LSZH para exterior blindado MV |
||
Cabo Elétrico blindado SWA Isulado de cobre XLPE Cabo LSZH exterior MV
Aplicação
Cabo de média tensão LSZH com condutores de alumínio, que oferece uma alternativa leve às alternativas de condutores de cobre, adequado para utilização em condutores e para instalação fixa e protegida.Para instalações em que o fogo, as emissões de fumo e as fumas tóxicas criam um risco potencial para a vida e o equipamento.
Características
- Voltagem de potência-frecuência nominal U0/U: 3,6/6kv~26/35kv.
- Temperatura de funcionamento máxima admissível do condutor: 90oC
- A temperatura máxima de curto-circuito do condutor não deve exceder 250oC (5s de duração máxima).
- A temperatura ambiente em instalação não deve ser inferior a 0oC
- O raio de flexão de um cabo de núcleo único não deve ser inferior a 20 vezes o diâmetro do cabo.
- O raio de flexão de um cabo multi-núcleo não deve ser inferior a 15 vezes o diâmetro do cabo.

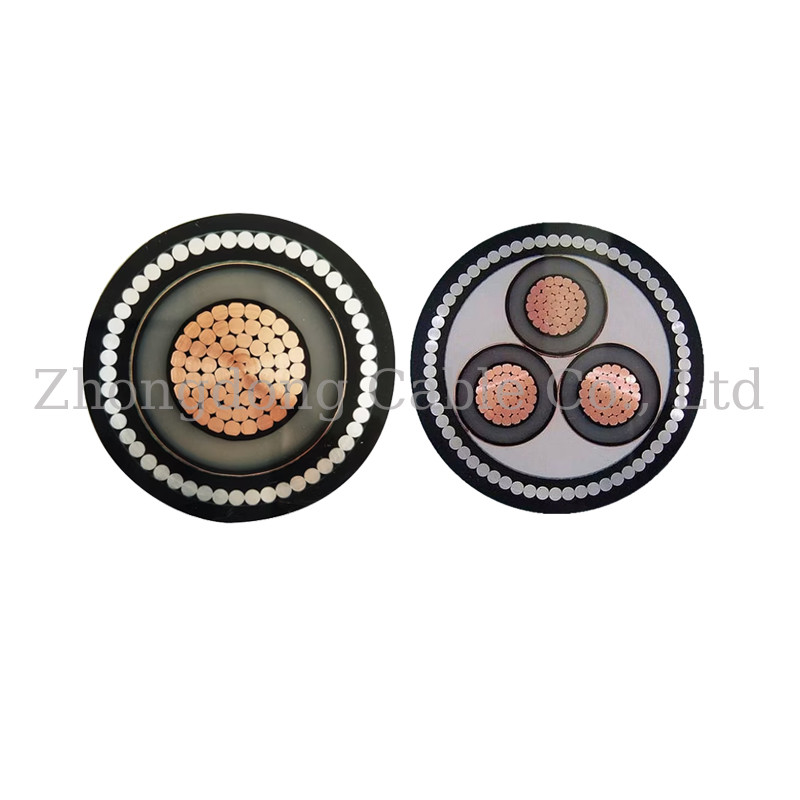

Construção
- Condutor:Classe 2 condutor de cobre com filamentos
- Isolamento: XLPE (polietileno cruzado)
- Cama de cama: LSZH (Low Smoke Zero Halogen)
- Armadura: SWA (armadura de arame de aço)
- Capa: LSZH (Halógeno Zero de Fumaça Baixa)
Especificações
|
Condutor |
Espessura do isolamento (mm) |
Ecrã de fita de cobre (aproximadamente) (mm) |
PVC |
Diâmetro do arame blindado (mm) |
Espessura da bainha (mm) |
Diâmetro externo (aproximadamenteoQuímato) (mm) |
Peso do cabo de núcleo de cobre (kg/km) |
Peso do cabo de núcleo de alumínio (kg/km) |
||
|
Área da secção transversal (mm2) |
Estrutura |
Diâmetro exterior (mm) |
|
|
espessura da cama (mm) |
|
|
|
|
|
|
50 |
Compacto redondo |
8.4 |
8 |
0.1 |
1.8 |
3.15 |
3.5 |
77.3 |
9333 |
8390 |
|
70 |
Compacto redondo |
10 |
8 |
0.1 |
1.8 |
3.15 |
3.6 |
80.9 |
10396 |
9075 |
|
95 |
Compacto redondo |
11.7 |
8 |
0.1 |
1.9 |
3.15 |
3.7 |
85 |
11723 |
9930 |
|
120 |
Compacto redondo |
13.1 |
8 |
0.1 |
2 |
3.15 |
3.8 |
88.4 |
12986 |
10720 |
|
150 |
Compacto redondo |
14.6 |
8 |
0.1 |
2 |
3.15 |
3.9 |
91.8 |
14220 |
11388 |
|
185 |
Compacto redondo |
16.3 |
8 |
0.1 |
2.1 |
3.15 |
4 |
95.9 |
15887 |
12395 |
|
240 |
Compacto redondo |
18.5 |
8 |
0.1 |
2.2 |
3.15 |
4.2 |
101.2 |
18144 |
13613 |
|
300 |
Compacto redondo |
20.7 |
8 |
0.1 |
2.3 |
3.15 |
4.4 |
107 |
20761 |
15097 |
|
400 |
Compacto redondo |
23.8 |
8 |
0.1 |
2.4 |
3.15 |
4.6 |
114.3 |
24824 |
17273 |
|
500 |
Compacto redondo |
26.6 |
8 |
0.1 |
2.5 |
3.15 |
4.8 |
122.2 |
29019 |
19580 |
