Informação detalhada

Aplicação:	condutor aéreo	Nome do modelo:	Condutor ACSR
Seção nominal:	16-1000 mm2	Material de isolamento:	Não isolamento
Capa:	Nenhuma bainha	material do condutor:	Maestro de alumínio Steel Reinforced
Destacar:	150 mm de aço reforçado de alumínio , BS215 Condutor de alumínio nu padrão

Descrição de produto

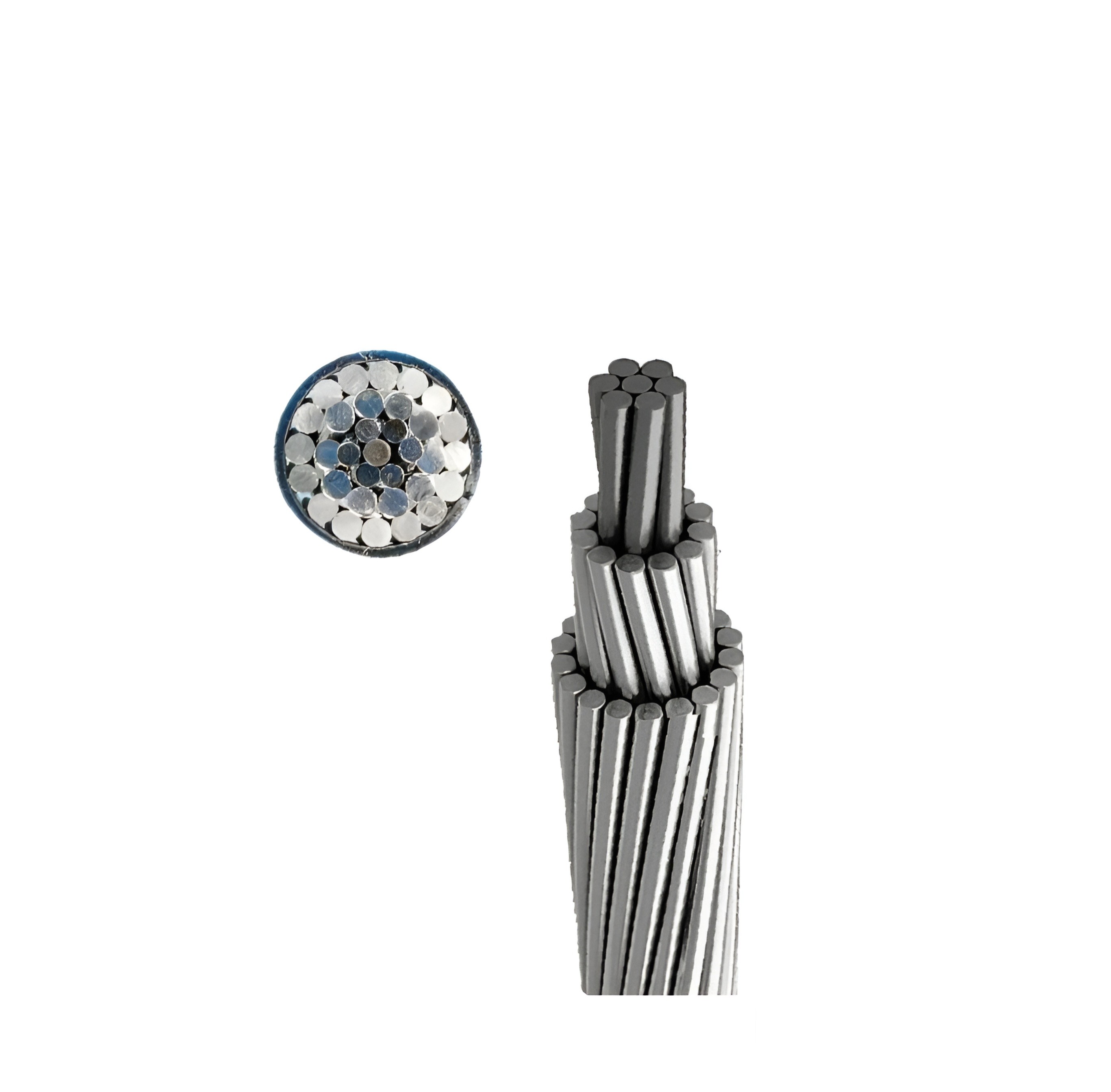

ACSR aço com condutor nu reforçado com 150 mm de sobrecarga BS215

Name: ACSR Acero de condução de alumínio nu reforçado com 150 mm de carga aérea BS215
Brand: Zhongdong Cable Co., Ltd.
SKU: ACSR
Availability: InStock

Aplicação

A ACSR (Aluminum Conductor Steel Reinforced) é um cabo aéreo composto que combina fios de alumínio para condutividade e um núcleo de aço para resistência.

Transmissão e distribuição de energia aérea

Linhas de alta tensão: Ideal para torres de transmissão (33 kV a 500 kV) devido à sua elevada resistência à tração.
Long Spans: Usado em travessia de rios, áreas montanhosas e regiões ventosas (resiste à flacidez).
Redes rurais: Rentabilidade para a distribuição de média tensão (11kV-33kV).

Vantagem

Alta relação força/peso: O núcleo de aço suporta cargas pesadas sem uma inclinação excessiva.

Eficiente em termos de custosO alumínio fornece condutividade a um custo menor do que o cobre puro.
Durabilidade: Resiste à corrosão (núcleo de aço galvanizado) e a condições climáticas extremas.

Normas

ASTM B231 (EUA), IEC 61089 (internacional)

Tipos essenciais

Núcleo de aço único: para diâmetros normais.

Núcleo de aço multi-filamentoso: resistência extra (por exemplo, ACSR "Drake" para cargas pesadas).

Parâmetro

BS215 Parâmetro do condutor nu ACSR
Nome de código	Área nominal de alumínio mm2	Área seccional de alumínio	Área total da secção	Diâmetro global	Peso total
		Área seccional de alumínio	Área total da secção	Diâmetro global	Peso total
		mm2	mm2	mm	kg/km
Molha	10	10.62	12.39	4.50	43
Esquilo	20	20.94	24.43	6.33	85
Gopher	25	26.24	30.62	7.08	106
Alegria	30	31.61	36.88	7.77	128
Raposa	35	36.66	42.77	8.37	149
Frete	40	42.41	49.48	9.00	172
Coelho	50	52.88	61.70	10.05	214
Minco	60	63.18	73.71	10.98	255
Escorpião	60	63.27	100.30	12.95	465
Castor	70	74.82	87.29	11.97	302
Cavalo	70	73.37	116.20	13.95	538
Racoão	75	79.20	92.40	12.30	320
Lontra	80	83.88	97.86	13.98	339
Gato	90	95.40	111.30	15.90	386
Coelhos	100	105.00	122.50	17.50	425
Cão	100	105.00	118.50	14.15	394
A hiena	100	105.80	126.20	14.57	450
Leopardo	125	131.30	148.10	15.81	492
Coiote	125	132.10	152.20	15.89	522
Congar	125	130.30	137.50	15.25	419
Tigre	125	131.10	161.70	16.52	602
Dingo	150	158.70	167.50	16.75	506
Lobo	150	158.10	194.90	18.13	726
Caracal	175	184.30	194.50	18.05	587
Lince	175	183.40	326.20	19.53	842
Jaguar	200	210.60	222.30	19.30	671
Pantera	200	212.10	261.50	21.00	974
Leão	225	238.50	294.20	22.26	1095
Urso	250	264.00	325.60	23.45	1213
Cabra	300	324.30	400.00	25.97	1489
Ovelhas	350	374.10	461.40	27.93	1718
Antilope	350	373.10	421.50	26.73	1411
Bisonte	350	381.80	431.30	27.00	1444
Cervos	400	429.30	529.50	28.89	1971
Cebras	400	428.90	484.50	28.62	1621
ELK	450	477.00	588.30	31.50	2190
Camelo	450	475.20	536.80	30.15	1777
Alces	500	528.70	597.20	31.77	1999
- Finch.	500	564.70	642.90	33.35	2243

etiqueta:

Lugar de origem:	Hebei, China.
Marca:	Zhongdong
Certificação:	CCC,IEC,VDE,TUV,ISO
Número do modelo:	ACSR

Quantidade de ordem mínima:	Negociável
Preço:	Negociável
Detalhes da embalagem:	Bateria de madeira
Tempo de entrega:	7-30 dias com base em diferentes quantidades
Termos de pagamento:	L/C,T/T
Habilidade da fonte:	500KM/week
