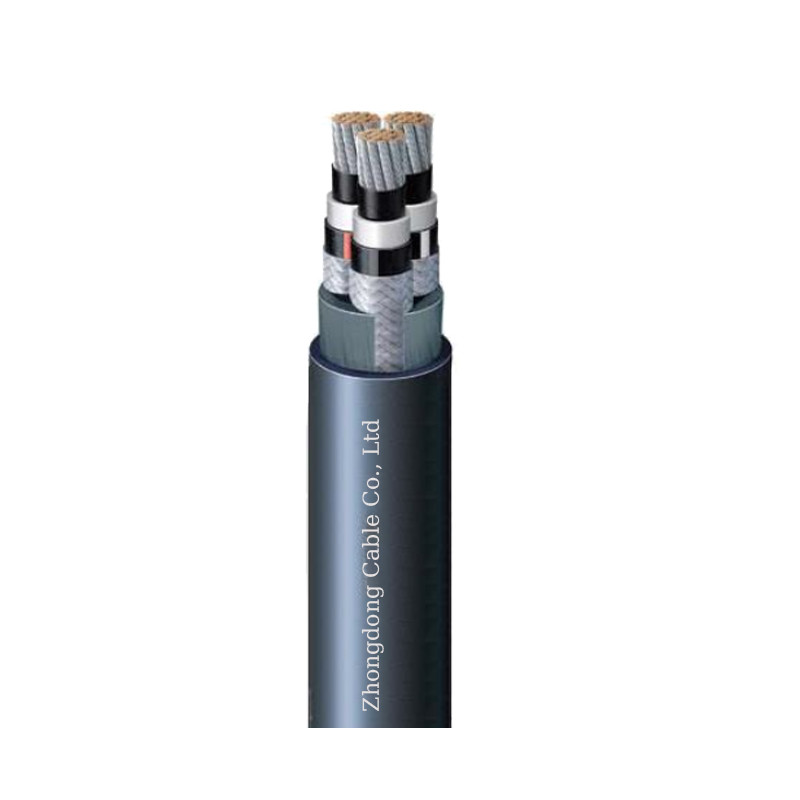

2XS(FL) 2Y A2XS(FL) 2Y Cabos de alta tensão de 110 kV Isolamento XLPE subterrâneo
| Voltage: | 110kv | Armour: | Fita de aço |
| Screen: | Cobre | Insulation: | XLPE |
| Sheath: | PEAD | Conductor: | Cobre ou Alumínio |
| High Light: | Cabos de alta tensão de 110 kV subterrâneos,Cabos de isolamento de alta tensão XLPE,Cabos de alta tensão 2XS(FL) 2Y |
||
Cabos de alta tensão de núcleo único de 110 kV 1000 mm2 600 mm2 3130 mm Cabos de transmissão subterrâneos
Aplicação
O cabo de 110 kV é amplamente utilizado em sistemas de transmissão e distribuição de energia de alta tensão, servindo principalmente as seguintes aplicações:
- Conexões de centrais elétricas: Transmissão de eletricidade de geradores para subestações ou integração direta em redes.As regiões montanhosas) para assegurar uma energia estável
- Redes eléctricas urbanas: implantadas em zonas densamente povoadas onde as linhas aéreas são impraticáveis, minimizando a ocupação espacial e aumentando a segurança.
- Fornecimento de energia industrial: Fornecimento de energia de alta capacidade para instalações industriais de grande escala que necessitam de transmissão estável e de alta corrente (por exemplo, siderúrgicas, fábricas químicas)
- Interconexões de subestações: ligação de subestações para equilibrar a distribuição de carga e melhorar a fiabilidade da rede
- Ambientes especiais: Funciona em condições adversas (por exemplo, alta umidade, flutuações de temperatura) devido ao seu isolamento robusto (por exemplo, polietileno cruzado ou papel impregnado de óleo)
Construção
- Condutor: condutor de cobre de classe 2 compactado ou segmento de filamentos Milliken
- Ecrã de condutor: XLPE semicondutor extrudido (polietileno cruzado)
- Isolamento:XLPE ((polietileno cruzado)
- Ecrã de isolamento: XLPE semicondutor extrudido (polietileno cruzado)
- Separador: torneira semicondutora inflável com água
- Ecrã: Ecrã de fio de cobre, com uma contra-hélice de fita de cobre
- AMOUR:Fio de alumínio ou fio de aço inoxidável ou poliéster
- Envoltura: HDPE (polietileno de alta densidade)
Descrição
- Voltagem nominal (Uo/U)
- 64/110 kV (123 kV)
- Tensão de rede máxima: 123 kV
- Classificação de temperatura
- Temperatura de curto-circuito: + 250°C
- Temperatura de funcionamento: -30°C a 90°C
- Temperatura mínima de instalação: -20°C
Dimensão
|
NOMINALCROSS |
Número mínimo de fios no condutor |
Resistência máxima do condutor a 20 Cohms/km |
||||
|
Circular |
Compactação circular |
Condutor de cobre aquecido |
De alumínio ou alumínio |
|||
|
Cu |
A.I. |
Cu |
A.I. |
Cabos simples |
||
|
150 |
37 |
37 |
18 |
15 |
0.124 |
0.206 |
|
185 |
37 |
37 |
30 |
30 |
0.0991 |
0.164 |
|
240 |
37 |
37 |
34 |
30 |
0.0754 |
0.125 |
|
300 |
61 |
61 |
34 |
30 |
0.0601 |
0.1 |
|
400 |
61 |
61 |
53 |
53 |
0.047 |
0.0778 |
|
500 |
61 |
61 |
53 |
53 |
0.0366 |
0.0605 |
|
630 |
91 |
91 |
53 |
53 |
0.0283 |
0.0469 |
|
800 |
91 |
91 |
53 |
53 |
0.0221 |
0.0367 |
|
1000 |
91 |
91 |
53 |
53 |
0.0176 |
0.0291 |
|
1200* |
|
|
|
|
|
0.0247 |
