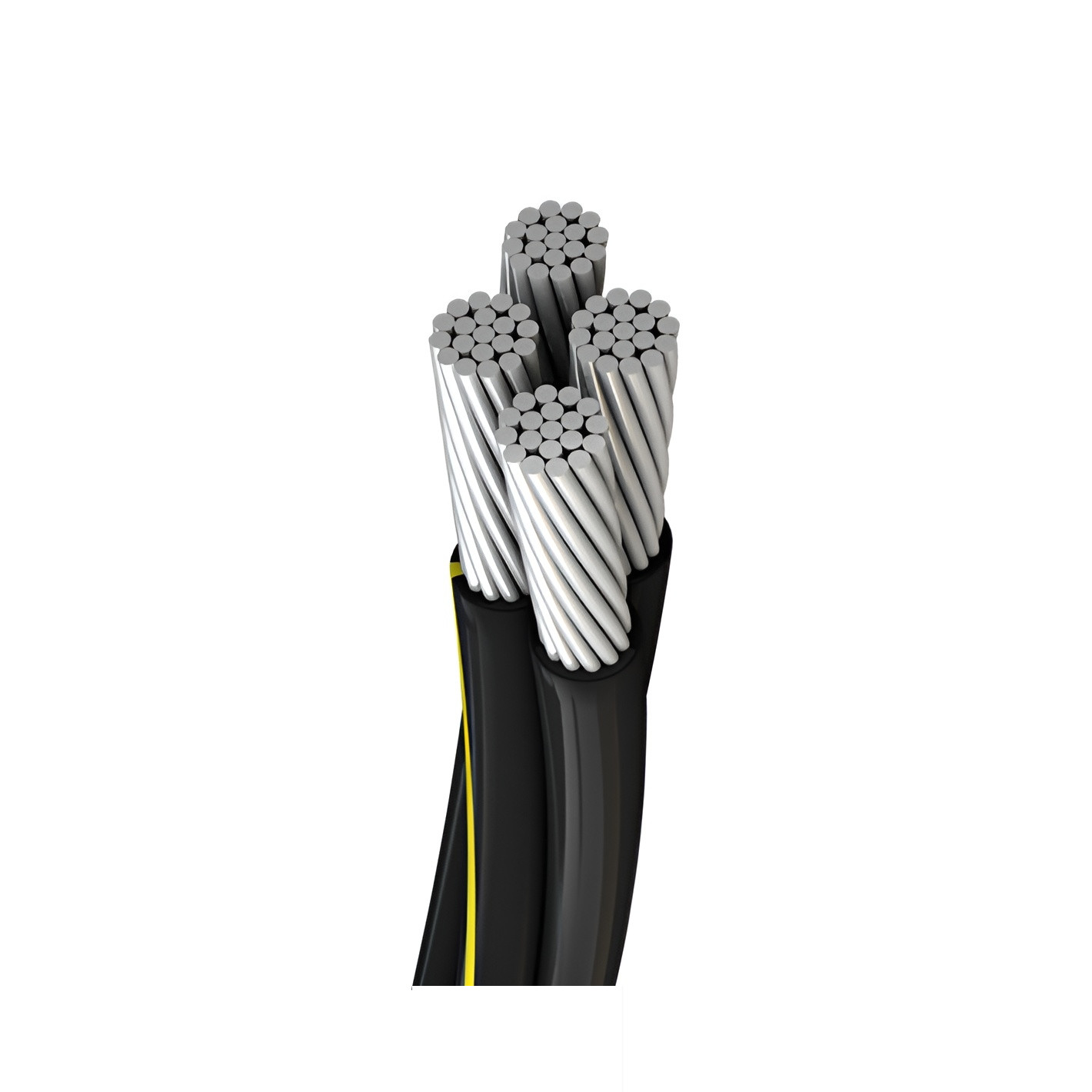

Cabos aéreos de alumínio ABC 4 núcleos de baixa tensão
| Conductor Material: | Alumínio | Insulation Material: | XLPE |
| Product name: | 4x16 4x25 4x35 4x50 4x70 4x95 | Rated Voltage: | 0,6/1KV |
| Working Temperature: | 90°C, 70°C | Application: | Antenas aéreas |
| High Light: | Fios elétricos a baixa tensão,Cable ABC 4 núcleos,Cabo ABC de alumínio 4 núcleos |
||
ABC Alumínio Aerial Bundled Cable 4 núcleos de baixa tensão Overhead
Aplicações
Eletrificação rural (substituição de condutores nus por motivos de segurança)
Linhas eléctricas urbanas (reduzindo o espaço de instalação e melhorando a fiabilidade)
Áreas propensas a tempestades (melhor resistência ao vento e às condições climáticas do que a fiação aberta tradicional)
Vantagens
Os condutores isolados evitam curto-circuitos e melhoram a segurança
Os núcleos de alumínio leves reduzem a flacidez e suportam comprimentos mais longos
Envoltura resistente aos raios UV para durabilidade em ambientes exteriores
Design em conjunto sem emaranhadas para uma instalação mais fácil
Construção
Condutor (para iluminação de fase, neutra ou de rua):Os condutores devem ser de fios de alumínio 1350 e compactados.
Isolamento:XLPE
Montura:2 a 4 núcleos de igual secção transversal são enrolados juntos na camada esquerda, além disso 1 ou 2 núcleos de secção transversal reduzida podem ser co-enrolados.
Estandarte
Parâmetro
|
Número de núcleos x |
Max, o condutor... |
Min. Quebra de carga |
Classificação atual |
Exterior |
Total |
|
mm^2 |
Ω/km |
kN |
A |
mm |
kg/km |
|
1 x 16 RM |
1910 |
2,5 |
72 |
80 |
74 |
|
1 x 25 RM |
1200 |
4,0 |
107 |
90 |
106 |
|
1 x 35 RM |
0,868 |
5,5 |
132 |
105 |
138 |
|
1 x 50 RM |
0,641 |
8,0 |
165 |
118 |
182 |
|
1 x 70 RM |
0,443 |
10,7 |
205 |
130 |
252 |
|
1 x 95 RM |
0,320 |
13,7 |
240 |
154 |
333 |
|
1 x 120 RM |
0,253 |
18,6 |
290 |
170 |
408 |
|
1 x 150 RM |
0,206 |
23,2 |
334 |
190 |
502 |
|
1 x 185 RM |
0,164 |
28,7 |
389 |
210 |
611 |
|
1 x 240 RM |
0,125 |
37,2 |
467 |
240 |
801 |
|
2 x 16 RM |
1910 |
2,5 |
72 |
156 |
147 |
|
2 x 25 RM |
1200 |
4,0 |
107 |
180 |
208 |
|
2x 35 RM |
0,868 |
5,5 |
132 |
200 |
277 |
|
2 x 50 RM |
0,641 |
8,0 |
165 |
235 |
361 |
|
2 x 70 RM |
0,443 |
10,7 |
205 |
254 |
505 |
|
2x 95 RM |
0,320 |
13,7 |
240 |
303 |
666 |
|
2x 150 RM |
0,206 |
23,2 |
334 |
380 |
1004 |
|
4 x 16 RM |
1910 |
2,5 |
72 |
188 |
286 |
|
4 x 25 RM |
1200 |
4,0 |
107 |
212 |
430 |
|
4 x 35 RM |
0,868 |
5,5 |
132 |
241 |
553 |
|
4x 50 RM |
0,641 |
8,0 |
165 |
278 |
746 |
|
4x 70 RM |
0,443 |
10,7 |
205 |
318 |
1009 |
|
4x 95 RM |
0,320 |
13,7 |
240 |
378 |
1332 |
|
4x 120 RM |
0,253 |
18,6 |
290 |
544 |
1632 |
-
