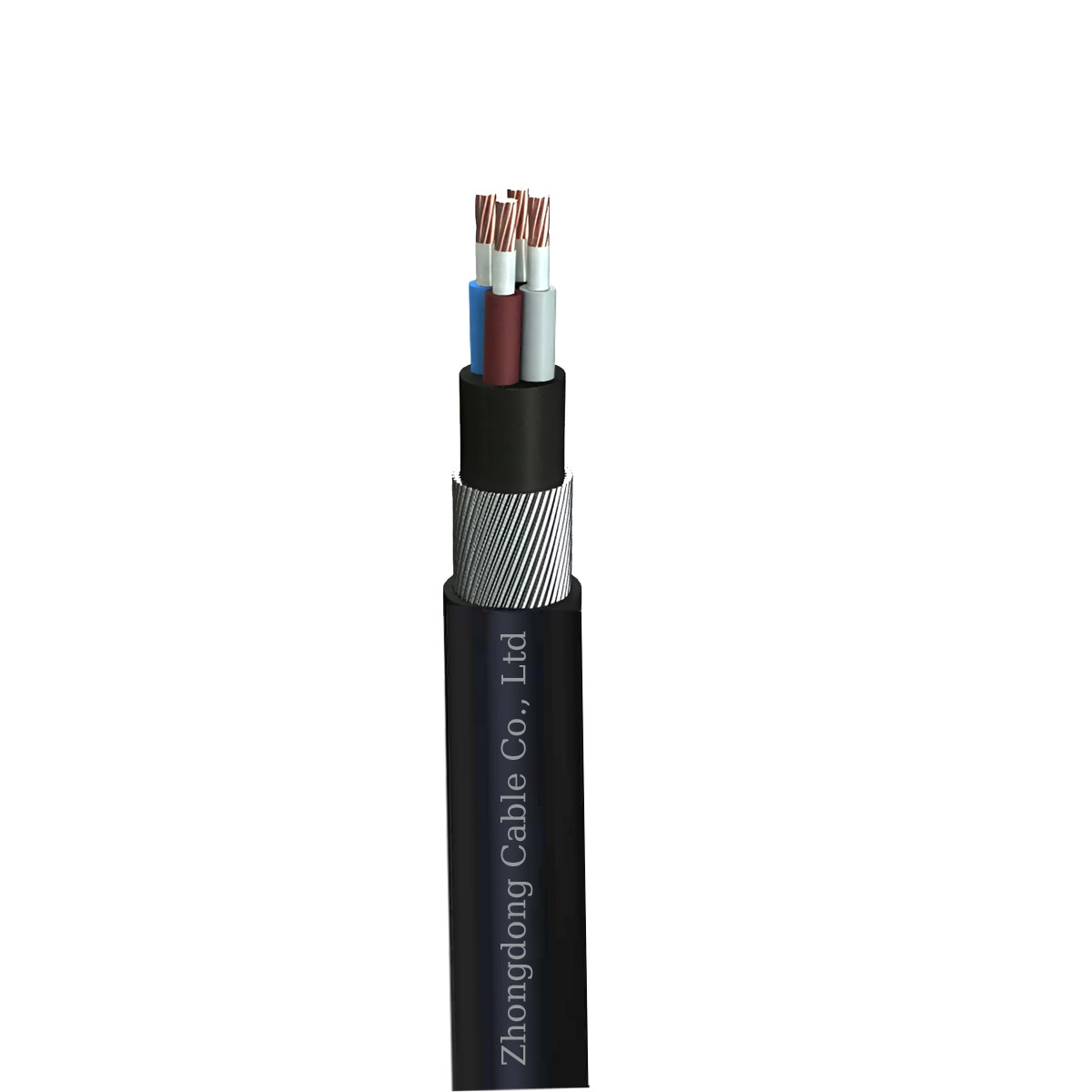

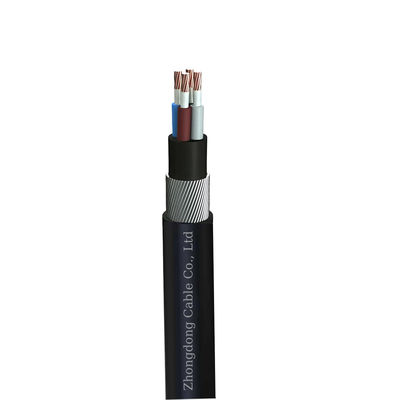

SWA Conductor de cobre Cabos elétricos blindados 0,6kv 1kV XLPE 4 núcleos isolados
| Insulation: | XLPE/PVC | Out Sheath Color: | Preto ou personalizado |
| Core: | 4 | Armoured: | SWA/STA |
| Conductor material: | Cobre | Sizes: | 1- 630 mm2 |
| High Light: | SWA Cable elétrico blindado 0,6kv |
||
SWA Conductor de cobre Cabos elétricos blindados 0,6/1kV XLPE 4 núcleos isolados
Aplicação
Cabos blindados concebidos para instalações permanentes, adequados tanto para utilização interior como exterior, sejam eles instalados no ar ou no subsolo. Podem ser montados em paredes, colocados em canais de cabo,ou colocados em bandejas de cabosEstes cabos não se destinam a ser instalados em condições úmidas ou submersas.
Construção
Condutor:Classe 2 condutor de cobre com filamentos
Isolamento: XLPE (polietileno cruzado)
Cama de cama: PVC (cloreto de polivinil)
Armadura: SWA (armadura de arame de aço)
Capa: PVC (cloreto de polivinil)
Normas
A partir de 1 de dezembro de 2008, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma proposta de decisão relativa à aplicação do presente regulamento.
Características
Voltagem nominal Uo/U:0.6/1kV
Temperatura nominal: fixa: -25°C a +90°C
Especificações
| Seção transversal do condutor |
Filamentos Não, o Dia do Diretor. |
Espessura do isolamento | Espessura do revestimento interno | Dia. de Armadura de fio | Espessura da bainha | Aproximadamente. |
Aproximadamente. Peso |
Max. DC Resistência do condutor (20 °C) | Teste de tensão AC | Classificação atual | |
| mm2 | pc/mm | mm | mm | (mm) | kg/km | Ω /km | kV/5min | No ar (A) | No solo ((A) | ||
| 4 × 4 | 7/0.85 | 0.7 | 1.0 | 0.9 | 1.8 | 18.0 | 699 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 7/1.04 | 0.7 | 1.0 | 1.25 | 1.8 | 19.0 | 820 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 7/1.38 | 0.7 | 1.0 | 1.25 | 1.8 | 22.0 | 1233 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 | 7/1.78 | 0.7 | 1.0 | 1.6 | 1.8 | 24.5 | 1550 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 7/2.14 | 0.9 | 1.0 | 1.6 | 1.8 | 29.2 | 2036 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35 | 7/2.52 | 0.9 | 1.0 | 2.0 | 1.9 | 32.5 | 2501 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50 | 10/2.52 | 1.0 | 1.0 | 2.0 | 2.0 | 33.0 | 3064 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70 | 14/2.52 | 1.1 | 1.0 | 2.0 | 2.1 | 37.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95 | 19/2.52 | 1.1 | 1.2 | 2.0 | 2.3 | 43.0 | 5032 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120 | 24 horas por dia.52 | 1.2 | 1.2 | 2.5 | 2.5 | 45.0 | 6327 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150 | Trinta e dois.52 | 1.4 | 1.4 | 2.5 | 2.7 | 51.0 | 7765 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185 | 37/2.52 | 1.6 | 1.4 | 2.5 | 2.8 | 56.0 | 9205 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240 | 48/2.52 | 1.7 | 1.4 | 2.5 | 3.0 | 62.0 | 11444 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300 | 61/2.52 | 1.8 | 1.6 | 2.5 | 3.2 | 67.0 | 13830 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 400 | 61/2.97 | 2.0 | 1.6 | 3.15 | 3.5 | 74.0 | 19673 | 0.0470 | 3.5 | 570 | 575 |
