CU XLPE PVC niskonapięciowy kabel zasilający
| Voltage: | 3.6/6KV | Insulation: | XLPE |
| Jacket: | PCV | Feature: | LSZH |
| Amour: | Taśma stalowa | Application: | podziemne, ogólne, wewnętrzne, wydobycie i rozkład mocy itp. |
| High Light: | Kabel zasilania niskiego napięcia 1 kW,Włókna miedziane o niskim napięciu |
||

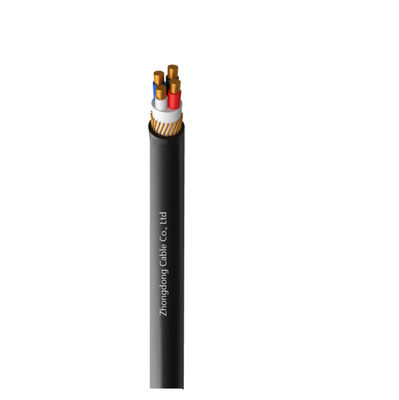

CU/XLPE/PVC kable niskiego napięcia Drut miedzianyKabel osłonięty00,6/1kV
Zastosowanie
Kabel może być umieszczony w pomieszczeniach, w tunelach, rowach kablowych lub bezpośrednio w ziemi, mogą one wytrzymać zewnętrzne siły mechaniczne, ale nie są w stanie wytrzymać dużej siły ciągnącej.
Budowa
- Przewodnik:Kręgowe, stałe, skompresowane lub w kształcie sektora struny miedziane lub aluminium
- Izolacja:XLPE
- Wypełniacz: materiał niehigroskopiczny
- Ekran: Drut miedziany
- Taśma wiążąca:: Materiał niehigroskopiczny
- Włócznia PVC
Charakterystyka
- Napięcie badawcze: 3,5 kV 5 min Bez awarii
- Temperatura otoczenia do instalacji: ≥0°C.
- Maksymalna temperatura przewodnika w normalnej pracy: ≤ 90°C.
- Maksymalna temperatura pracy kondensatora w przypadku zwarcia kabla (maksymalny czas trwania): 250°C.
- Minimalny dopuszczalny promień gięcia:
- Jednorazowy kabel niepancerny: 20 x OD
- Wielojadrowy kabel nieopancerzony: 15 x OD
- Jednorazowy kabel opancerzony: 5 x OD
- Wielojadrowy kabel opancerzony: 12 x OD
- Uwaga: OD=Całkowita średnica kabla
Specyfikacja
|
Nazwa powierzchni sekcji |
Przybliżona średnica całkowita |
Przybliżona masa kabla |
Maksymalny opór prądu stałego przewodnika |
||
|
mm2 |
mm |
kg/km |
Ω/km |
||
|
|
|
Cu |
Al. |
20°C Cu |
20°C Al |
|
4 × 1,5 RE |
11.4 |
177 |
/ |
12.1 |
/ |
|
4 × 2,5 RE |
12.4 |
226.9 |
164.7 |
7.41 |
12.1 |
|
4 × 4 RE |
14.5 |
320.2 |
220.7 |
4.61 |
7.41 |
|
4 × 6 RE |
15.7 |
424.1 |
274.9 |
3.08 |
4.61 |
|
4 × 10 CC |
18.2 |
607.6 |
358.9 |
1.83 |
3.08 |
|
4 × 16 CC |
20.6 |
861 |
463.1 |
1.15 |
1.91 |
|
4 × 25 CC |
24.5 |
1287.4 |
665.6 |
0.727 |
1.2 |
|
4×35 CC |
26.9 |
1687.4 |
816.9 |
0.524 |
0.868 |
|
4 × 50 SM |
28 |
2295.4 |
1051.8 |
0.387 |
0.641 |
|
4 × 70 SM |
31.6 |
3095.1 |
1354.1 |
0.268 |
0.443 |
|
4 × 95 SM |
35.9 |
4146 |
1783.2 |
0.193 |
0.32 |
|
4×120 SM |
38.5 |
5125.7 |
2141.1 |
0.153 |
0.253 |
|
4 × 150 SM |
42.8 |
6379.9 |
2649.2 |
0.124 |
0.206 |
|
4×185 SM |
48.4 |
7849.2 |
3248 |
0.0991 |
0.164 |
|
4×240 SM |
53.5 |
10084 |
4114.8 |
0.0754 |
0.125 |
|
4 × 300 SM |
59.2 |
12526.3 |
5064.8 |
0.0601 |
0.1 |
