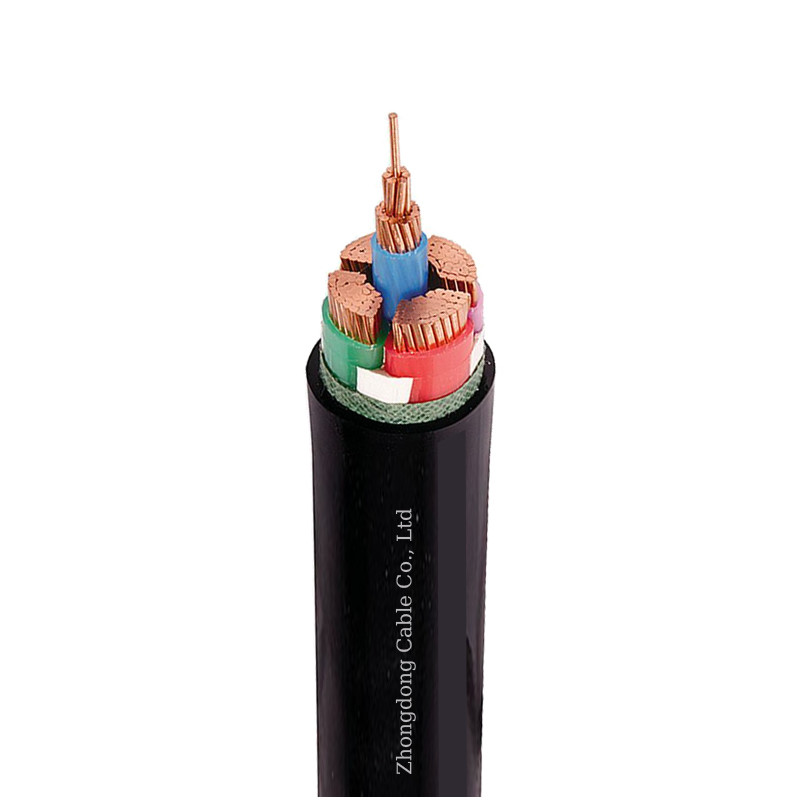

کابل برق عایق شده چند هسته ای 4 + 1 XLPE 0.6kv 1kV کابل زره دار یا بدون زره
| Model: | XLPE عایق بندی شده | Conductor Material: | مس |
| Insulation Material: | PVC/XLPE | Jacket: | PVC/LSZH/LSOH |
| Voltage: | 6.35/11 کیلو ولت | Armouring: | SWA |
| High Light: | کابل برق عایق شده چند هسته ای XLPE,کابل برق عایق شده XLPE 0.6kv,کابل برق XLPE بدون زره 1kV |
||
کابل برق عایق شده چند هسته ای 4+1 XLPE 0.6/1kV کابل زره دار یا غیر زره دار
درخواست
مناسب برای نصب در محیط های داخلی: بیشتر در ایستگاه های برق و در فضای باز: در کانال های کابل، زیرزمینی و روی سینی های کابل برای صنایع، دیالوگ ها و نیروگاه ها.به دلیل قرار دادن خوب و ویژگی های مکانیکی، این کابل مناسب است زمانی که حفاظت مکانیکی مورد نیاز است یا در برنامه هایی که انتظار می رود آسیب مکانیکی رخ دهد
ویژگی ها
- ولتاژ: Uo/U 600V/1000V
- درجه حرارت نامی:تعویض ثابت: -20°C تا +90°C
- حداقل شعاع خم: 1.5mm2 تا 16mm2 - ثابت: 6x قطر کلی25mm2 و بالاتر - ثابت: 8x قطر کلی
ساخت و ساز
- راننده:هادی مس سرکوب شده دایره ای با رشته های صاف (طبقه 2)
- صفحه نمایش راننده:لایه ی اکسترود شده از یک ترکیب نیمه رسانا قابل پیوند به عنوان یک لایه ی کنترل استرس
- ·عایق بندی:لایه ای از پلی اتیلن متقاطع (XLPE)
- · پرده عایق بندی:لایه ای از یک ترکیب نیمه رسانا که می تواند به طور متقابل متصل شود و به طور محکم به عایق متصل شود.
- پرده فلزی:نوار مس صاف و صاف که به صورت هلیکلی روی پرده عایق با همپوشانی مناسب اعمال می شود.
- · پرکننده:پرکننده پلی پروپیلن غیر هیگروسکوپی مناسب برای دمای کار کابل
- ·پوشش:لایه ای از پلی وینیل کلرید (PVC)
- · زره:يه لايه از سيم هاي فولادي گرد گالوانيزه شده
- ·پوش بیرونی:لایه ای از پلی وینیل کلرید (PVC)
مشخصات
کابل های توزیع PVC عایق بندی، PVC 0.6/1kV 4+1core (Unarmed)
|
No.cores x cross-sec |
ضخامت عایق |
ضخامت اسمی پوشش |
Ø بیرونی حدود |
وزن تقریبا |
رتبه بندی فعلی در هوا 30°C |
درجه فعلی 20 درجه سانتیگراد |
|
|
فاز |
خنثی |
||||||
|
mm2 |
mm |
mm |
mm |
mm |
در کیلوگرم |
A |
A |
|
4×4+1×25 |
0.7 |
0.7 |
1.8 |
15.7 |
375 |
31 |
39 |
|
4×6+1×40 |
0.7 |
0.7 |
1.8 |
17.3 |
494 |
39 |
49 |
|
4×10+1×60 |
0.7 |
0.7 |
1.8 |
20.4 |
749 |
53 |
67 |
|
4×16+1×10 |
0.7 |
0.7 |
1.8 |
23.3 |
1080 |
71 |
87 |
|
4×25+1×16 |
0.9 |
0.7 |
1.8 |
27.7 |
1651 |
95 |
111 |
|
4×35+1×16 |
0.9 |
0.7 |
1.8 |
30.6 |
2100 |
116 |
133 |
|
4×50+1×25 |
1.0 |
0.9 |
2.0 |
35.7 |
2843 |
142 |
158 |
|
4×70+1×35 |
1.1 |
0.9 |
2.1 |
40.3 |
3892 |
183 |
198 |
|
4×95+1×50 |
1.1 |
1.0 |
2.3 |
47.2 |
5372 |
224 |
233 |
|
4×120+1×70 |
1.2 |
1.1 |
2.5 |
51.7 |
6676 |
262 |
268 |
|
4×150+1×70 |
1.4 |
1.1 |
2.6 |
56.5 |
7975 |
297 |
300 |
|
4×185+1×95 |
1.6 |
1.1 |
2.8 |
63.0 |
10053 |
346 |
341 |
|
4×240+1×120 |
1.7 |
1.2 |
3.0 |
70.9 |
12924 |
414 |
398 |
|
4×300+1×150 |
1.8 |
1.4 |
3.2 |
78.6 |
16016 |
481 |
452 |
کابل های توزیع PVC عایق بندی، PVC 0.6/1kV 4+1 هسته (زره دار)
|
تعداد هسته ها در ثانیه |
ضخامت عایق |
ضخامت اسمی پوشش |
Ø بیرونی حدود |
وزن تقریبا |
رتبه بندی فعلی در هوا 30°C |
درجه فعلی 20 درجه سانتیگراد |
|
|
فاز |
خنثی |
||||||
|
mm2 |
mm |
mm |
mm |
mm |
در کیلوگرم |
A |
A |
|
4×4+1×25 |
1.0 |
0.8 |
1.8 |
10.9 |
572 |
31 |
39 |
|
4×6+1×40 |
1.0 |
1.0 |
1.8 |
20.5 |
710 |
39 |
49 |
|
4×10+1×60 |
1.0 |
1.0 |
1.8 |
23.6 |
1003 |
54 |
67 |
|
4×16+1×10 |
1.0 |
1.0 |
1.8 |
26.5 |
1369 |
72 |
87 |
|
4×25+1×16 |
1.2 |
1.0 |
1.8 |
31.1 |
2006 |
95 |
111 |
|
4×35+1×16 |
1.2 |
1.0 |
1.9 |
35.2 |
2820 |
117 |
133 |
|
4×50+1×25 |
1.4 |
1.2 |
2.1 |
40.3 |
3678 |
143 |
158 |
|
4×70+1×35 |
1.4 |
1.2 |
2.2 |
45.1 |
4850 |
184 |
198 |
|
4×95+1×50 |
1.6 |
1.4 |
2.4 |
52.2 |
6511 |
224 |
233 |
|
4×120+1×70 |
1.6 |
1.4 |
2.6 |
56.9 |
7948 |
260 |
268 |
|
4×150+1×70 |
1.8 |
1.4 |
2.7 |
61.9 |
9387 |
294 |
300 |
|
4×185+1×95 |
2.0 |
1.6 |
2.9 |
68.6 |
11652 |
329 |
341 |
|
4×240+1×120 |
2.2 |
1.6 |
3.1 |
77.1 |
14821 |
388 |
398 |
|
4×300+1×150 |
2.4 |
1.8 |
3.3 |
85.0 |
18148 |
442 |
452 |
