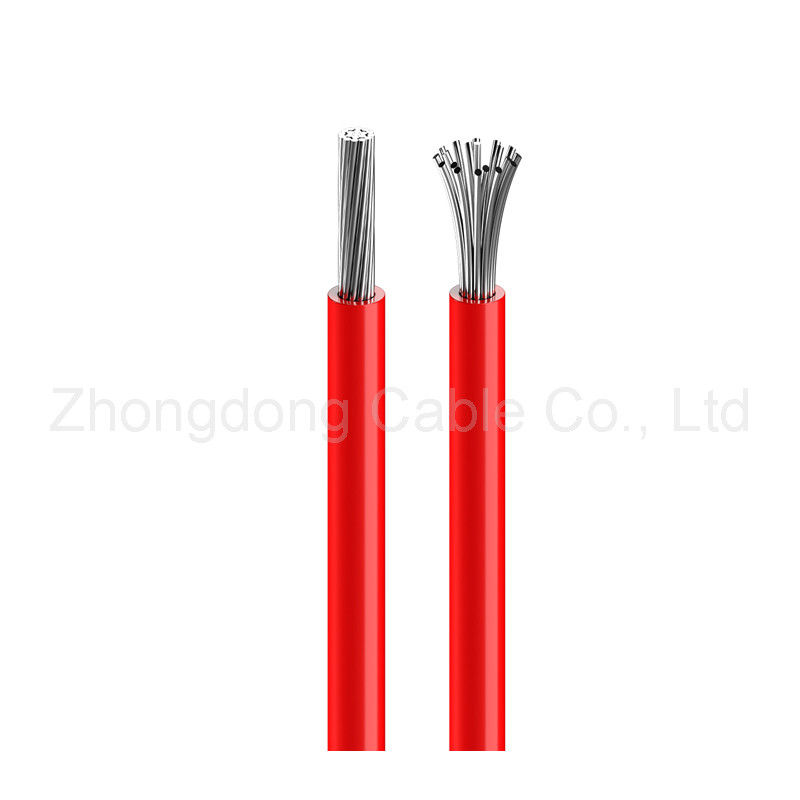

PV1-F ソーラーパネルケーブル 電気 PVワイヤ 50mm 70mm 銅導体
| Uv Resistance: | はい | Insulation Material: | 架橋ポリエチレン (XLPE) |
| Certifications: | テュフ、UL、CE | Conductor Material: | 錫メッキ銅 |
| Halogen Free: | はい | Application: | 太陽光発電システム |
| High Light: | PV1-F ソーラーパネルケーブル,銅導電電光電線 |
||
PV1-F 太陽光ケーブル 電動 PVワイヤ 50MM 70MM 銅導体
適用する
V1-Fケーブルは,太陽光発電装置の重要な部品として,太陽光発電 (PV) システムのために特別に設計されています.その主な用途には,以下が含まれます.
- わかった相互接続する太陽光パネル: 配列に光電モジュールを接続するために使用されます.
- わかったDC側配線: ソーラーパネルをインバーター,充電制御器,または接続箱に接続します.
- わかった屋外・室内設備: 屋根の太陽光発電システムと大規模太陽光発電所の両方に適しています.
- わかった露出または固定装置: 紫外線や気象に耐えるため,ケーブル・トレイや電線管に 直接表面に 設置できます.
ケーブル性能
耐湿性,耐熱性,高低温性,酸性,アルカリ性などオゾン耐性,紫外線耐性,炎阻害性など
記述
- AC 定位電圧 ((U0/U):0.6/1.0kV
- DC 定数波動 (U0):1.8kV
- 最小の曲線半径: Φ 12mm:3XD Φ > 12mm:4XD
- 最大電圧:環境温度: -40°C~+90°C
- 短回路温度: 200°C/5秒
熱特性:
- 最大電圧:環境温度: -40°C ~ +90°C
- IEC/EN 60216-1 による電導体の最大温度:120°C (20000h)
- 短回路温度: 200°C/5秒
- 熱耐久性試験: EN 60216-2 (温度指数+120°C) による
- 高温圧力試験: EN 60811-3-1 による
- 耐湿性: 85% の湿度で EN 60068-2-78 に準拠する
仕様
|
横断面 (mm2) |
導管 建設 (mm) |
導体 ストランディング OD.max ((mm) |
キャベルのOD. ((mm) |
ケーブルの約重量 |
最大条件抵抗 ((Ω/km,20°C) |
|
1 × 15 |
48/0 だった20 |
1.58 |
4.8 |
35 |
13.7 |
|
1 × 2 について5 |
77/0だった20 |
2.02 |
5.2 |
47 |
8.21 |
|
1×4 |
56/0 だった285 |
2.46 |
5.7 |
64 |
5.09 |
|
1×6 |
84/0 だった285 |
3.01 |
6.3 |
86 |
3.39 |
|
1×10 |
77/0だった40 |
4.1 |
7.2 |
128 |
1.95 |
|
1×16 |
7×17/0 について40 |
5.5 |
8.9 |
196 |
1.24 |
|
1×25 |
7×27/0 について40 |
6.7 |
10.7 |
299 |
0.795 |
|
1×35 |
7 × 38 / 040 |
8.2 |
12.4 |
407 |
0.565 |
|
1×50 |
19×20/0. これは40 |
10.0 |
14.6 |
571 |
0.393 |
|
1×70 |
19×28/0. これは40 |
11.6 |
16.4 |
773 |
0.277 |
|
1×95 |
19 × 38 / 040 |
13.5 |
18.5 |
1024 |
0.210 |
|
1×120 |
24 × 38 / 0 は40 |
14.4 |
19.8 |
1266 |
0.164 |
|
1×150 |
30 × 38 / 0 について40 |
16.2 |
22.2 |
1584 |
0.132 |
|
1×185 |
37 × 38 / 040 |
18.2 |
25.0 |
1967 |
0.108 |
|
1×240 |
48 × 38 / 040 |
20.6 |
27.8 |
2518 |
0.0817 |
-
