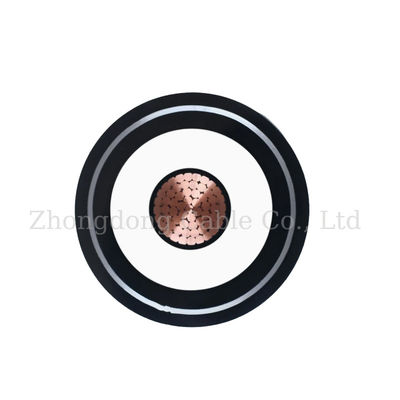

XLPE Kabel Tegangan Tinggi Terisolasi Single Core Three Core PVC Shield 110kV OEM

Parameter kategori

Item parameter

nilai parameter

parameter konfigurasi

konduktor listrik

Bahan: inti tembaga (rentang pemotongan silang: 630~1600mm2)

Diameter eksternal konduktor

30.0 ~ 56.5mm (Semakin besar bagian, semakin besar diameter luar)

jalur isolasi

Bahan: Polyethylene terikat silang (XLPE), ketebalan 16,5±0,5mm

Lapisan pelindung konduktor

Ketebalan 1,2 mm (bahan semikonduktif)

layar isolasi

Ketebalan 1,0 mm (bahan semikonduktif)

lapisan logam

Kerutan aluminium selimut (2.0 ± 0.2mm) (gambar baja galvanis ganda, 0.5 ~ 0.8mm)

oversheat

Bahan: tahan api polivinil klorida (PVC) atau polietilen (PE), ketebalan 4,5 ± 0,2 mm

Parameter listrik

20°C resistensi DC konduktor

0.0754~0.009 Ω / km (semakin besar bagian, semakin rendah resistensi)

90°C resistensi AC konduktor

0.097 ~ 0.0142Ω/km

nilai kapasitas

134-282 p F/m (meningkat dengan peningkatan pemotongan silang)

Uji tekanan frekuensi daya

64 / 110kV (pengujian pabrik)

Kinerja pelepasan lokal

Pada 5pC ((1.5U₀ di bawah tegangan)

Parameter mekanik dan penempatan

Radius lentur minimum

12 x diameter luar kabel (persyaratan lapisan armor)

Mengizinkan suhu kerja

jangka panjang: 90°C, sirkuit pendek (dalam waktu 5 detik): 250°C

Mengatur suhu lingkungan

≥0°C

Referensi aliran kendaraan

Tingkat aliran di udara satu kali kembali

Bagian 630mm2: 1010A; bagian 1600mm2: 1690A (suhu sekitar 40°C, ketahanan termal tanah 1,0m ·°C / W)

Tingkat aliran beban dari pembungkus langsung

Bagian 630mm2: sekitar 800A; bagian 1600mm2: sekitar 1300A (dalam 1m, suhu tanah 35°C)
