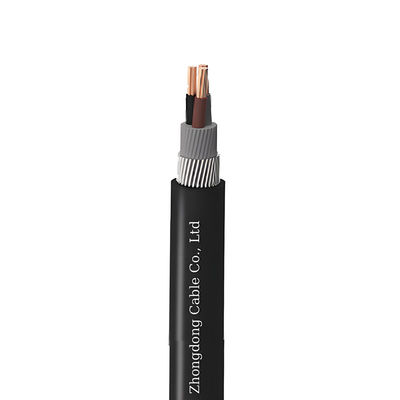

IEC 60502 STA Kabel Listrik Lapisan Tiga Inti Untuk Penggunaan Di Bawah Tanah
| Voltage: | 600V, 1000V | Standard: | IEC60502 |
| Armour: | Pita baja | No of core: | 3 |
| Application: | Bawah tanah | Insulation: | XLPE |
| High Light: | Menggunakan Kabel Listrik Lapis Baju di Bawah Tanah,IEC 60502 3 Kabel bawah tanah inti,IEC 60502 STA Kabel listrik lapis baja |
||
IEC 60502 STA Kabel Listrik Lapisan Tiga Inti untuk penggunaan bawah tanah
Aplikasi
Kabel listrik PVCuntuk aplikasi statis di luar ruangan (dengan perlindungan terhadap radiasi UV langsung), di tanah, di air, di dalam fasilitas, di saluran kabel, di beton,dalam kondisi dimana beban mekanik yang lebih berat dan ketegangan khususdigunakan di pembangkit listrik, stasiun trafo, pabrik industri, jaringan metropolitan dan di pembangkit listrik lainnya,sama seperti untuk koneksi perangkat sinyal di industri, lalu lintas dan sejenisnya.
Konstruksi
- Konduktor:Bentuk lingkaran, padat, kompak atau berbentuk sektor bercabang Tembaga atau aluminium
- Isolasi:PVC
- Pengisi: Bahan non-higroskopik
- Lapisan dalam: PVC
- Perisai: Pita Baja Perisai
- Lembar luar PVC
Data teknis:
- Tegangan uji: 3,5 kV 5 menit Tidak ada kerusakan
- Suhu lingkungan untuk instalasi:≥0°C.
- Suhu konduktor maksimum dalam operasi normal:≤90°C.
- Suhu operasi maksimum kondisioner. Ketika kabel tersambung pendek (maximum durasi 5 s): 250°C.
- Radius lentur minimum yang diizinkan:
- Kabel tunggal tanpa armor: 20 x OD
- Kabel multi-inti tanpa armor: 15 x OD
- Kabel lapis baja tunggal: 5 x OD
- Kabel lapis baja multi-inti: 12 x OD
- Catatan: OD=Seluruh Diameter Kabel
Spesifikasi
|
Luas bagian nominal |
Sekitar diameter keseluruhan |
Sekitar berat kabel |
Resistensi DC maksimum konduktor |
||
|
mm2 |
mm |
kg/km |
Ω/km |
||
|
|
|
Cu |
Al |
20°C Cu |
20°C Al |
|
3 × 1,5 RE |
12.4 |
252.3 |
️ |
12.1 |
️ |
|
3 × 2,5 RE |
13.3 |
300.7 |
254 |
7.41 |
12.1 |
|
3×4 RE |
15.2 |
394.5 |
319.9 |
4.61 |
7.41 |
|
3×6 RE |
16.3 |
487 |
375.1 |
3.08 |
4.61 |
|
3 × 10 CC |
18.5 |
663.2 |
476.7 |
1.83 |
3.08 |
|
3×16 CC |
20.7 |
901.8 |
603.3 |
1.15 |
1.91 |
|
3×25 CC |
24.1 |
1250.7 |
784.3 |
0.727 |
1.2 |
|
3×35 CC |
26.3 |
1578.1 |
925.2 |
0.524 |
0.868 |
|
3×50 SM |
25.8 |
1997.4 |
1064.7 |
0.387 |
0.641 |
|
3×70 SM |
29 |
2635.8 |
1330 |
0.268 |
0.443 |
|
3×95 SM |
34.2 |
3799.8 |
2027.6 |
0.193 |
0.32 |
|
3×120 SM |
37.6 |
4620.3 |
2381.9 |
0.153 |
0.253 |
|
3×150 SM |
41.9 |
5661.4 |
2863.4 |
0.124 |
0.206 |
|
3×185 SM |
46.8 |
6965.8 |
3514.9 |
0.0991 |
0.164 |
|
3×240 SM |
52 |
8782.1 |
4305.2 |
0.0754 |
0.125 |
|
3×300 SM |
57.3 |
10747.9 |
5151.8 |
0.0601 |
0.1 |
