तांबे या एल्यूमीनियम कंडक्टर के साथ एकल कोर भूमिगत उच्च वोल्टेज विद्युत केबल
| No of core: | 1 | Application: | भूमिगत |
| Conductor: | तांबा/एल्यूमीनियम | Voltage: | 64/100kv |
| Insulation: | एक्स एल पी ई | Sheath: | पीवीसी |
| High Light: | एल्यूमीनियम कंडक्टर उच्च वोल्टेज विद्युत केबल,एकल कोर उच्च वोल्टेज विद्युत केबल,तांबा कंडक्टर उच्च वोल्टेज विद्युत केबल |
||

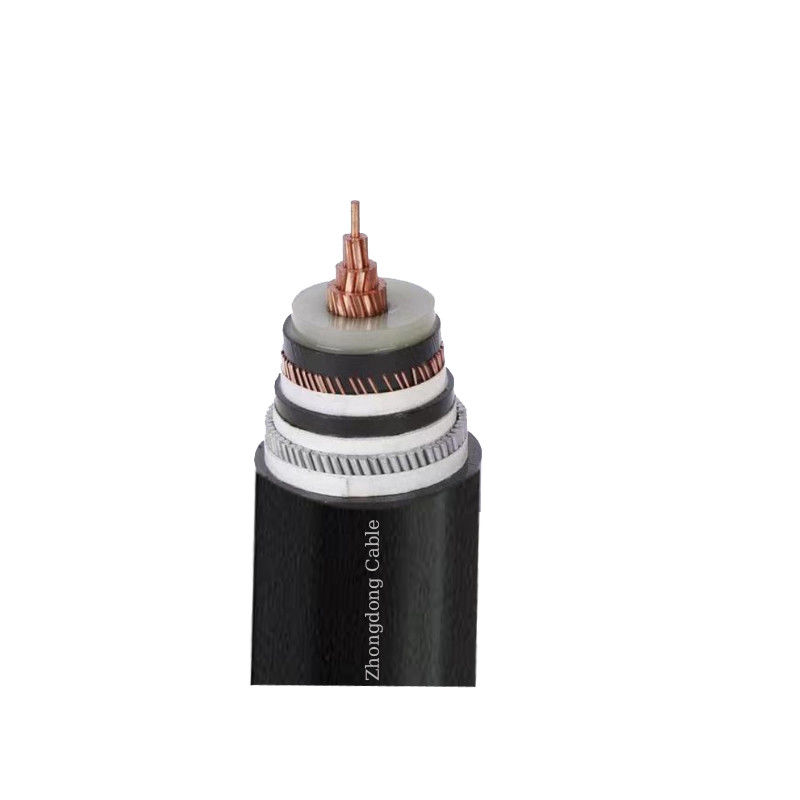

सिंगल कोर अंडरग्राउंड हाई वोल्टेज केबल कॉपर/एल्युमिनियम कंडक्टर XLPE इंसुलेटेड
अनुप्रयोग
उच्च-वोल्टेज केबल बिजली संचरण और वितरण प्रणालियों में आवश्यक घटक हैं, जिन्हें लंबी दूरी या मांग वाले वातावरण में बड़ी मात्रा में विद्युत ऊर्जा को कुशलतापूर्वक ले जाने के लिए डिज़ाइन किया गया है। मुख्य अनुप्रयोगों में शामिल हैं:
- लंबी दूरी की बिजली संचरण
- ग्रिड इंटरकनेक्शन
- नवीकरणीय ऊर्जा एकीकरण
- औद्योगिक बिजली आपूर्ति
- शहरी भूमिगत नेटवर्क
- पनडुब्बी अनुप्रयोग
- रेलवे विद्युतीकरण
निर्माण
- कंडक्टर: क्लास 2 कॉपर कंडक्टर संकुचित या सेगमेंट स्ट्रैंड मिलिकन
- कंडक्टर स्क्रीन: एक्सट्रूडेड सेमी-कंडक्टिव XLPE (क्रॉस-लिंक्ड पॉलीइथिलीन)
- इंसुलेशन: XLPE (क्रॉस-लिंक्ड पॉलीइथिलीन)
- इंसुलेशन स्क्रीन: एक्सट्रूडेड सेमी-कंडक्टिव XLPE (क्रॉस-लिंक्ड पॉलीइथिलीन)
- सेपरेटर: वाटर स्वेलबल सेमी-कंडक्टिव टेप
- स्क्रीन: कॉपर वायर स्क्रीन, कॉपर टेप के काउंटर हेलिक्स के साथ
- आर्मर: एल्यूमीनियम तार या स्टेनलेस स्टील के तार या पॉलिमर
- शीथ: एचडीपीई (उच्च घनत्व पॉलीइथिलीन)
विवरण
- वोल्टेज रेटिंग (Uo/U)(Um): 64/110kV (123kV)
- उच्चतम नेटवर्क वोल्टेज: 123kV
- ऑपरेटिंग तापमान: -30°C से +90°C
- शॉर्ट सर्किट तापमान: +250°C
- ओवरलोड तापमान: +130°C
विशिष्टता
|
पैरामीटर श्रेणी |
पैरामीटर आइटम |
पैरामीटर मान |
|
कॉन्फ़िगरेशन पैरामीटर |
विद्युत कंडक्टर |
सामग्री: कॉपर कोर (क्रॉस-सेक्शन रेंज: 630~1600mm²) |
|
कंडक्टर का बाहरी व्यास |
30.0~56.5mm (जितना बड़ा सेक्शन, उतना ही बाहरी व्यास बढ़ता है) |
|
|
इंसुलेटिंग कोर्स |
सामग्री: क्रॉस-लिंक्ड पॉलीइथिलीन (XLPE), 16.5±0.5mm की मोटाई |
|
|
कंडक्टर शील्डिंग लेयर |
1.2mm की मोटाई (अर्ध-संवाहक सामग्री) |
|
|
इंसुलेशन स्क्रीन |
1.0mm की मोटाई (अर्ध-संवाहक सामग्री) |
|
|
धातु की म्यान |
झुर्रीदार एल्यूमीनियम म्यान (2.0±0.2mm) (डबल गैल्वेनाइज्ड स्टील स्ट्रिप, 0.5~0.8mm) |
|
|
ओवरशीथ |
सामग्री: लौ retardant पॉलीविनाइल क्लोराइड (PVC) या पॉलीइथिलीन (PE), 4.5±0.2mm की मोटाई |
|
|
विद्युत पैरामीटर |
20℃ कंडक्टर डीसी प्रतिरोध |
0.0754~0.009 Ω / km (जितना बड़ा सेक्शन, उतना ही कम प्रतिरोध) |
|
90℃ कंडक्टर एसी प्रतिरोध |
0.097~0.0142Ω/km |
|
|
क्षमता मान |
134-282 p F/m (क्रॉस-सेक्शन बढ़ने के साथ बढ़ता है) |
|
|
पावर फ्रीक्वेंसी प्रेशर टेस्ट |
64 / 110kV (फैक्टरी टेस्ट) |
|
|
स्थानीय निर्वहन प्रदर्शन |
5pC(1.5U₀ अंडर-वोल्टेज) पर |
|
|
यांत्रिक और बिछाने के पैरामीटर |
न्यूनतम झुकने का त्रिज्या |
12 x केबल बाहरी व्यास (आर्मर लेयर आवश्यकता) |
|
अनुमति योग्य कार्य तापमान |
दीर्घकालिक: 90℃, शॉर्ट सर्किट (5 सेकंड के भीतर): 250℃ |
|
|
बिछाने का परिवेश तापमान |
≥0℃ |
|
|
वाहन प्रवाह संदर्भ |
सिंगल रिटर्न एयर में प्रवाह दर |
सेक्शन 630mm²: 1010A; सेक्शन 1600mm²: 1690A (परिवेश तापमान 40℃, मिट्टी का थर्मल प्रतिरोध 1.0m · ℃ / W) |
|
सीधे दफन बिछाने का भार प्रवाह दर |
सेक्शन 630mm²: लगभग 800A; सेक्शन 1600mm²: लगभग 1300A (दफन गहराई 1m, जमीन का तापमान 35℃) |
110kV XLPE वेल्डेड नालीदार एल्यूमीनियम शीट के साथ अछूता 630mm2 कॉपर केबल
110kV भूमिगत ट्रांसमिशन के लिए डिज़ाइन किया गया, यह XLPE इंसुलेटेड 630mm² कॉपर केबल 100% जलरोधक प्रत्यक्ष दफन के लिए एक वेल्डेड नालीदार एल्यूमीनियम शीथ की सुविधा देता है। आईईसी 60840 अनुपालक, सबस्टेशनों, सिटी ग्रिड अंडरग्राउंडिंग और भारी उद्योग के लिए आदर्श। तृतीय-पक्ष FAT समर्थित.
110kV हाई वोल्टेज पावर केबल - कॉपर कंडक्टर, XLPE इंसुलेटेड, SWA आर्मर्ड, IEC 60840
110kV हाई वोल्टेज पावर केबल ∙ कॉपर कंडक्टर, XLPE अछूता, SWA बख्तरबंद, IEC 60840 भूमिगत ट्रांसमिशन और सबस्टेशन फीडर समाधान के लिए डिज़ाइन किया गयामहत्वपूर्ण 110kV ट्रांसमिशन नेटवर्क, यह एकल-कोर या तीन-कोर तांबा कंडक्टर पावर केबल प्राथमिक सबस्टेशन से भारी लोड केंद्रों तक उच्च क्षमता की बिजली प्रवाह प्...
64/110kV पावर केबल – 1×800mm² कॉपर कोर XLPE इंसुलेटेड कोरूगेटेड वेल्डेड एल्यूमीनियम शीथेड हाई वोल्टेज अंडरग्राउंड केबल
64/110kV पावर केबल ️ 1×800mm2 कॉपर कोर XLPE अछूता घुमावदार वेल्डेड एल्यूमीनियम शीटउच्च वोल्टेज भूमिगत केबल उत्पाद का अवलोकन 64/110kV पावर केबल 1×800mm2 तांबे के कंडक्टर के साथ, XLPE इन्सुलेशन,और घुमावदार वेल्डेड एल्यूमीनियम शीट एक प्रीमियम उच्च वोल्टेज भूमिगत ट्रांसमिशन केबल है जिसे महत्वपूर्ण बिजली ...
110kV उच्च वोल्टेज पावर केबल | XLPE इंसुलेटेड अंडरग्राउंड ट्रांसमिशन केबल IEC 60840
110kV उच्च वोल्टेज पावर केबल | XLPE इंसुलेटेड अंडरग्राउंड ट्रांसमिशन केबल IEC 60840 1. उत्पाद अवलोकन 110kV उच्च वोल्टेज पावर केबल को भूमिगत और उपयोगिता नेटवर्क में विद्युत ऊर्जा के कुशल संचरण के लिए डिज़ाइन किया गया है। उन्नत XLPE इन्सुलेशन तकनीक के साथ, यह उत्कृष्ट विद्युत प्रदर्शन, थर्मल स्थिरता औ...
